Обзор и методы установки преобразователя температуры NCS-TT106H
1. Обзор:
Температурный модуль серии NCS-TT106H использует технологию шины HART, включая накладной NCS-TT106H и рельсовый NCS-TT106H-R1, который представляет собой новое поколение интеллектуального температурного модуля и является незаменимым полевым устройством в управлении технологическими процессами. Устройство объединяет в себе богатый набор функциональных модулей как для общих функций обнаружения, так и для сложных стратегий управления.
NCS-TT106H использует цифровую технологию и может применяться с широким диапазоном датчиков RTD и термопар с широким диапазоном, простым интерфейсом между полем и диспетчерской, и может значительно снизить затраты на установку, эксплуатацию и обслуживание.
Температурные модули серии NCS-TT106H поддерживают протокол HART, могут широко использоваться в нефтяной, химической, электроэнергетической, металлургической и других отраслях промышленности.
2.Установка температурного модуля

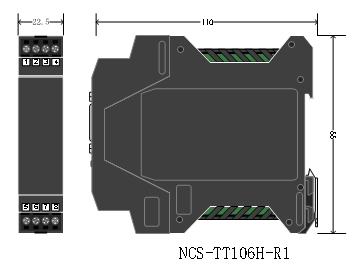

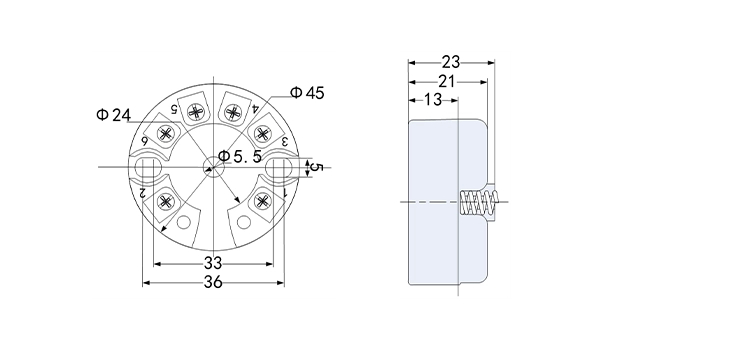

2.1 Размеры

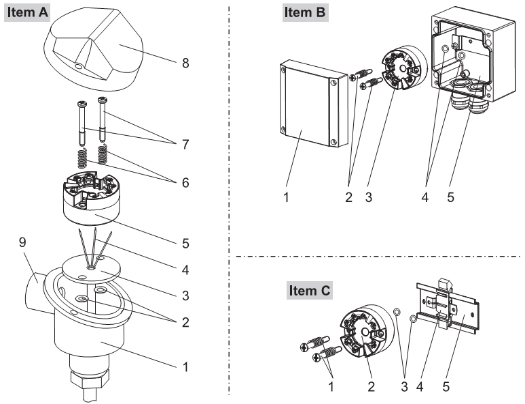

2.2 Монтаж
Достаточно закрепить температурный модуль в корпусе или на рейке с помощью двух винтов через отверстия.

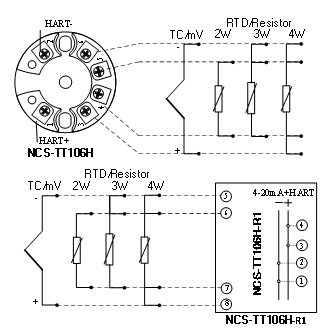

2.3 Проводка
Примечание: При двухпроводном подключении необходимо закоротить контакты 5 и 6 (головное крепление) и контакты 7 и 8 (крепление на рейку) перед выполнением двухпроводного подключения.
Источник питания температурного модуля полевой шины имеет общую пару кабелей с сигналами шины, называемую шинным кабелем. Рекомендуется использовать специальные кабели для полевой шины, рекомендованные стандартом IEC 61158-2.
Сигнальный кабель и шинный кабель не должны находиться в одном канале или открытом желобе с силовыми кабелями других устройств и должны располагаться вдали от мощных устройств.
Экранированные провода на обоих концах шины должны быть заземлены.
