Какие бывают типы преобразователей температуры и где их применяют?

Выбор правильного типы преобразователей температуры — это не просто техническая формальность, а основа надежности и точности любой системы контроля. В этой статье мы разберем основные виды этих устройств, их принципиальные отличия и, что важнее всего, типичные и сложные сферы их применения, исходя из многолетней практики в промышленной автоматизации.

От датчика к сигналу: что такое преобразователь и зачем он нужен

Часто в разговорах даже между специалистами возникает путаница: датчик температуры (термопара, термометр сопротивления) и преобразователь — это одно и то же? На мой взгляд, нет, и это ключевой момент. Сам по себе датчик генерирует первичный сигнал — слабую термо-ЭДС или изменение сопротивления. Этот сигнал крайне чувствителен к помехам, особенно при передаче на десятки или сотни метров до щита управления.

Преобразователь температуры, если говорить просто, выступает «буфером» и переводчиком. Его задача — принять этот нежный аналоговый сигнал, усилить его, линеаризовать (сделать зависимость от температуры прямой линией, что не всегда свойственно датчику), защитить от помех и преобразовать в удобный для дальнейшей передачи формат. Раньше это был, в основном, стандартный токовый сигнал 4-20 мА. Сейчас все чаще — цифровой пакет данных по шине HART, Foundation Fieldbus или в беспроводном формате.

Практический смысл этого разделения в надежности. Установка преобразователя непосредственно на клеммную колодку датчика или в непосредственной близости от него резко повышает помехоустойчивость всей измерительной цепи. Это одна из тех вещей, на которых не экономят в ответственных проектах, чтобы потом не искать причину «скачущих» показаний.

Основные типы преобразователей: взгляд изнутри процесса

Классифицировать преобразователи можно по разным признакам, но для инженера, выбирающего устройство под конкретную задачу, наиболее практична классификация по способу монтажа и выходному интерфейсу. Это определяет и логику установки, и стоимость проекта.

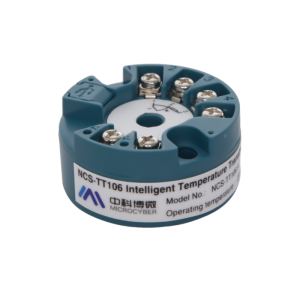

Первый и самый традиционный тип — это преобразователи для установки в головку датчика (head-mounted). Они представляют собой компактный модуль, который помещается непосредственно в соединительную головку термопары или термометра сопротивления. Их главное преимущество — максимальная близость к точке измерения, что сводит на нет влияние длинных соединительных проводов. Недостаток — работа в условиях, зачастую, высоких температур и вибраций непосредственно на процессе.

Второй тип — панельные (рейковые) преобразователи. Они монтируются на DIN-рейку в шкафу управления. Сюда подводятся провода от удаленных датчиков. Такое решение централизует обслуживание, часто позволяет иметь универсальный модуль, перестраиваемый под тип датчика, и обеспечивает более комфортные условия для электроники. Однако требует прокладки более длинных проводов от датчика, которые нужно защищать от помех.

Третий, набирающий все большую популярность тип — интеллектуальные и беспроводные преобразователи. Это устройства, которые не только преобразуют сигнал, но и выполняют первичную диагностику датчика (обрыв, замыкание), хранят калибровочные данные и передают информацию по цифровым протоколам. Например, стандарт WirelessHART позволяет создавать измерительные сети без прокладки кабелей, что критически важно для ретрофита старых производств или для измерения на вращающемся/движущемся оборудовании.

Где и какой тип применяется: от котельной до нефтяной платформы

Область применения диктуется не только желанием заказчика, но и суровыми условиями реального производства. Для систем отопления, вентиляции и кондиционирования (ОВиК) часто достаточно недорогих панельных преобразователей, установленных в щитах. Требования к точности здесь умеренные, а условия — щадящие.

Совершенно иная ситуация в химической или нефтеперерабатывающей промышленности. Здесь на первый план выходит взрывозащита (исполнение Ex), коррозионная стойкость корпуса и, очень часто, необходимость размещения преобразователя прямо на датчике. Причина — огромное количество электромагнитных помех от мощного силового оборудования и приводов. Использование головных преобразователей с выходом 4-20 мА в металлическом герметичном корпусе — стандарт де-факто для таких объектов.

Отдельно стоит выделить задачи мониторинга удаленного или труднодоступного оборудования: например, температур трубопроводов, проложенных на большой территории, или силовых трансформаторов на распределительных подстанциях. Здесь прокладка кабельных трасс может быть экономически нецелесообразна или вовсе невозможна. Идеальное решение — беспроводные преобразователи с автономным питанием. Они устанавливаются раз и навсегда, а данные собираются по радиоканалу на шлюз, что в разы сокращает затраты на монтаж и обслуживание. Такие решения, к слову, активно продвигаются компаниями-разработчиками комплексных систем, например, Корпорацией Микрокибер, которая предлагает готовые решения на базе WirelessHART, включая шлюзы, адаптеры и сами преобразователи.

Частые ошибки при выборе и монтаже

Опираясь на личный опыт, могу выделить несколько типичных просчетов. Первый — игнорирование необходимости линеаризации для термопар. Если преобразователь не имеет вшитой характеристики для конкретного типа термопары (например, К или J), показания будут нелинейными, особенно на краях диапазона. Второй — недооценка важности правильного выбора типа входного сигнала. Подключение термометра сопротивления (RTD) на вход, рассчитанный для термопары, гарантированно даст неверные данные.

Еще одна практическая проблема — электромагнитная совместимость. Нередко преобразователи, даже хорошие, устанавливают в непосредственной близости от частотных приводов или силовых шин без должного экранирования. Результат — постоянные наводки в сигнальной цепи. И здесь снова выигрывают головные преобразователи, минимизирующие длину неэкранированного участка.

Наконец, ошибка «на будущее» — отказ от цифровых интерфейсов. Сегодня может быть достаточно аналогового сигнала 4-20 мА, но завтра потребуется удаленная диагностика датчика или интеграция в систему цифровых двойников. Преобразователи с поддержкой HART или Fieldbus, хотя и стоят дороже, дают эту гибкость. Их можно рассматривать как инвестицию в модернизацию.

Будущее отрасли: цифровизация и беспроводные технологии

Тренд очевиден: простые преобразователи сигнала становятся интеллектуальными сенсорными узлами. Они уже сейчас умеют диагностировать свое состояние, передавать данные о времени наработки, предупреждать о дрейфе характеристик. Это меняет подход к техническому обслуживанию — с планово-предупредительного на фактическое, по состоянию.

Беспроводные технологии, такие как WirelessHART, перестают быть экзотикой. Их надежность, подтвержденная годами работы на ответственных объектах, и безопасность (использование защищенных mesh-сетей) открывают двери для массового применения. Особенно это актуально для стран с развитой промышленной базой, где стоит задача цифровизации существующих активов без остановки производства для масштабной прокладки новых кабельных трасс.

В этом контексте интересен подход производителей, которые предлагают не просто устройства, а целостные экосистемы. Например, наличие в портфеле компании, помимо типы преобразователей температуры, еще и беспроводных шлюзов, адаптеров, средств разработки — как у упомянутой Корпорации Микрокибер — говорит о глубокой проработке темы. Это позволяет заказчику получать не набор разрозненного оборудования, а совместимое решение, что в конечном итоге снижает риски и сроки внедрения.

Заключение

Таким образом, выбор типа преобразователя температуры — это всегда поиск баланса между точностью, надежностью, стоимостью монтажа и будущими потребностями. От простейших головных модулей до сложных беспроводных сетевых устройств — каждый тип нашел свою нишу в современной промышленности. Ключ к успеху — четкое понимание условий эксплуатации и тех задач, которые должно решать измерение, будь то простой контроль или стратегический сбор данных для анализа эффективности.

Если у вас есть нестандартная задача по измерению температуры или опыт применения различных типов преобразователей в сложных условиях — поделитесь им в комментариях. Обмен практическим опытом всегда ценнее сухой теории. Более подробные технические характеристики и примеры реализованных проектов с использованием современных преобразователей можно посмотреть на сайтах производителей, таких как Корпорация Микрокибер.
