ТС/ТП (RTD-зонд) vs температурный передатчик (HART/PA/FF): как не купить “не то”

1) Почему “датчик температуры” означает разное
В технических заданиях и переписке часто пишут “датчик температуры”, но под этим могут иметь в виду либо первичный зонд (ТС/ТП), либо температурный передатчик (электроника, протокол, 4–20 мА и т.д.). Итог — неверные КП и лишние уточнения.

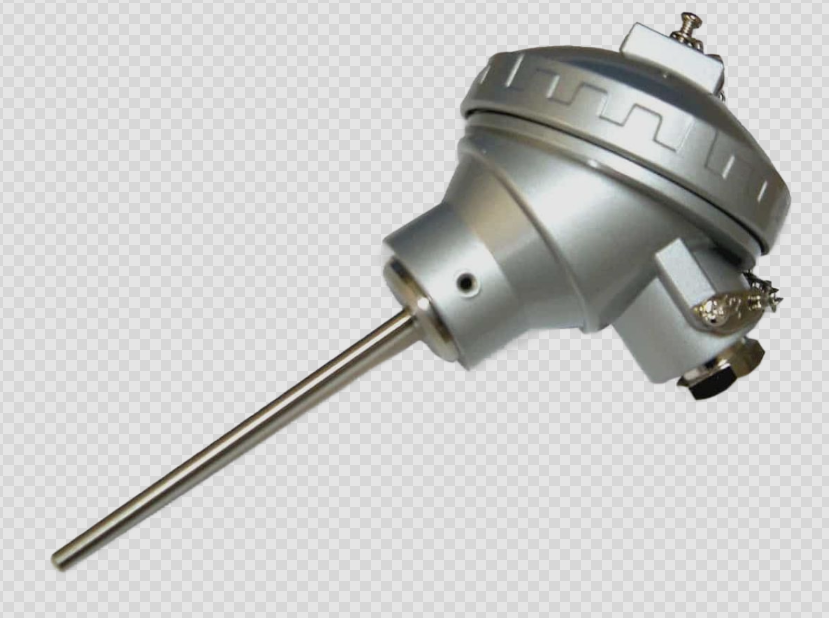

2) ТС/ТП (RTD-зонд): что это
ТС/ТП — это первичный датчик: зонд/чувствительный элемент. В запросах на ТС/ТП почти всегда встречаются механические параметры: длина ЧЭ, диаметр, гильза, резьба/штуцер, материал, ГОСТ. Главный признак: обсуждают конструкцию зонда, а не протокол связи.

3) Температурный передатчик: что это (пример NCS-TT105)
Температурный передатчик — это прибор, который подключается к первичному датчику (RTD/термопара) и передает измерение дальше в систему:

• по 4–20 мА + HART, либо по шине PROFIBUS PA / FF H1 (в зависимости от исполнения).

• Например, NCS-TT105 — головной температурный передатчик.

• поддерживает термопары B/E/J/K/N/R/S/T, вход (−100…+100) mV, а также измерение сопротивления 0–500 Ω / 0–4000 Ω и разные схемы подключения RTD.

4) Чек-лист: зонд или передатчик?
Откройте ваш ТЗ и отметьте:

• Есть 4–20 мА / HART / PA / FF / адрес / параметризация → это передатчик.

• Есть гильза/штуцер/резьба/длина/диаметр/материал → это ТС/ТП-зонд.

• Есть и то и другое → скорее всего нужна связка: зонд + передатчик.

5) Типовые сценарии

• Нужен только зонд (ТС/ТП): вход RTD уже есть в ПЛК/приборе, подбираете механику и тип RTD.

• Нужен только передатчик: зонд уже стоит, но в систему нужен HART/PA/FF или 4–20 мА.

• Нужна связка: новая точка измерения, нужно сразу “в поле” и “в систему”.

6) Что написать в RFQ, чтобы не было уточнений
Для передатчика достаточно 6 пунктов:

1. протокол (HART/PA/FF),

2. тип первичного датчика (RTD/термопара/mV/Ω),

3. схема RTD (2/3/4 провода),

4. диапазон температур,

5. монтаж (головной/др.),

6. если HART — учесть согласующий резистор 230…550 Ω.

7) Частые ошибки

• Пишут “преобразователь температуры”, но не указывают протокол (HART/PA/FF).

• Присылают только механику зонда и ждут 4–20 мА/HART.

• Используют “датчик” как общее слово — и поставщик не понимает, что именно нужно.
