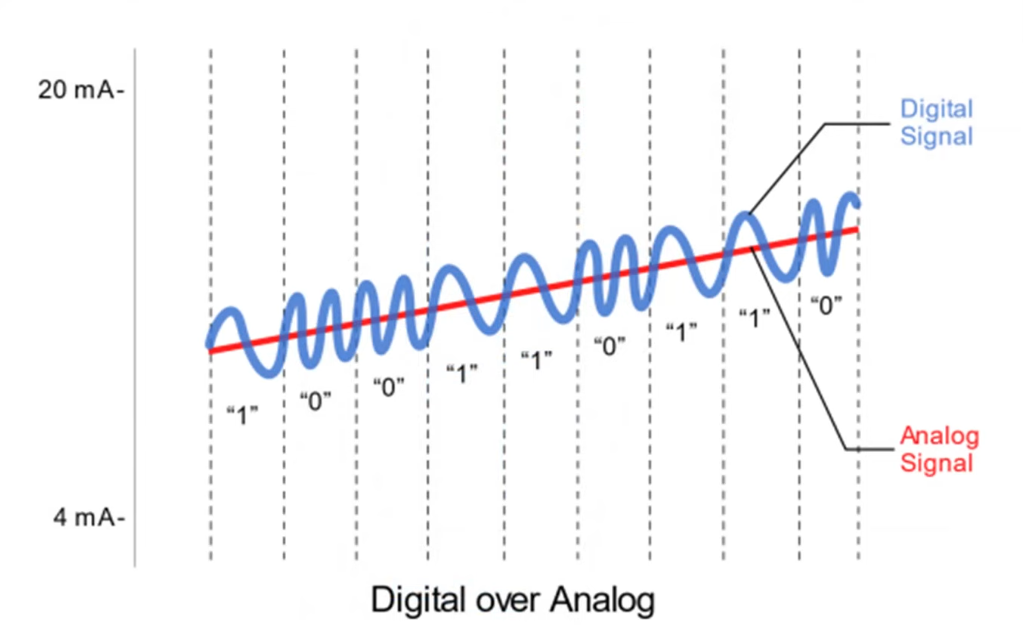

HART-коммуникатор — это портативное устройство или программный инструмент, используемый для двусторонней цифровой связи с интеллектуальными полевыми приборами. Накладывая высокочастотные цифровые сигналы на традиционную аналоговую петлю 4–20 мА, он позволяет выполнять настройку параметров, мониторинг и диагностику оборудования.
I. Что такое HART-коммуникатор?
HART-коммуникатор выступает в роли «переводчика» между полевыми приборами и инженерами.
На одном нефтехимическом предприятии уровнемер на колонне высотой 15 метров начал показывать смещение нуля. Вместо остановки технологического контура инженер подключил HART-коммуникатор к клеммной коробке и выполнил корректировку нуля всего за 20 минут — без остановки процесса.
Это наглядно демонстрирует главное преимущество HART: аналоговый сигнал сам по себе не предоставляет информации о внутреннем состоянии устройства, тогда как HART обеспечивает доступ к диагностике, состоянию токовой петли и данным о работоспособности прибора.
II. Как работает HART-коммуникатор?

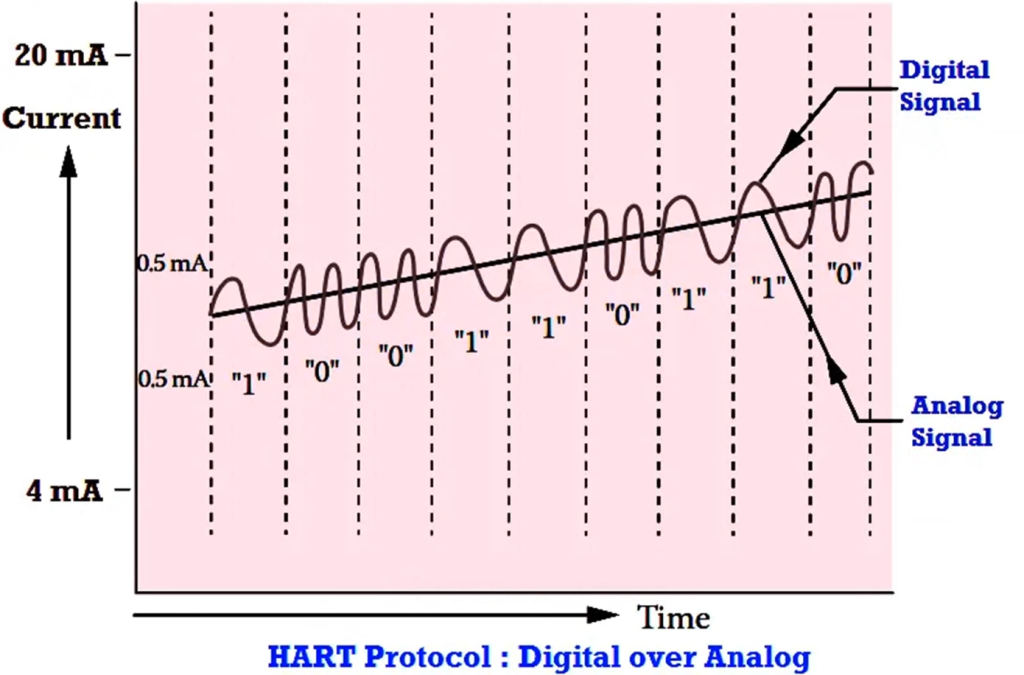

FSK-модуляция
HART использует метод Frequency Shift Keying (FSK):
Логическая «1» = 1200 Гц
Логический «0» = 2200 Гц
Эти сигналы имеют нулевое среднее значение по постоянному току, что позволяет накладывать их на петлю 4–20 мА без влияния на аналоговые измерения.
Механизм Master-Slave
Коммуникатор работает как вторичный master, отправляя команды передатчику (slave). Архитектура с двумя master-устройствами позволяет выполнять диагностику без прерывания работы DCS.
Резистор 250Ω
Если сопротивление токовой петли ниже 230Ω, HART-связь работать не будет. Перед поиском неисправностей всегда проверяйте сопротивление цепи.

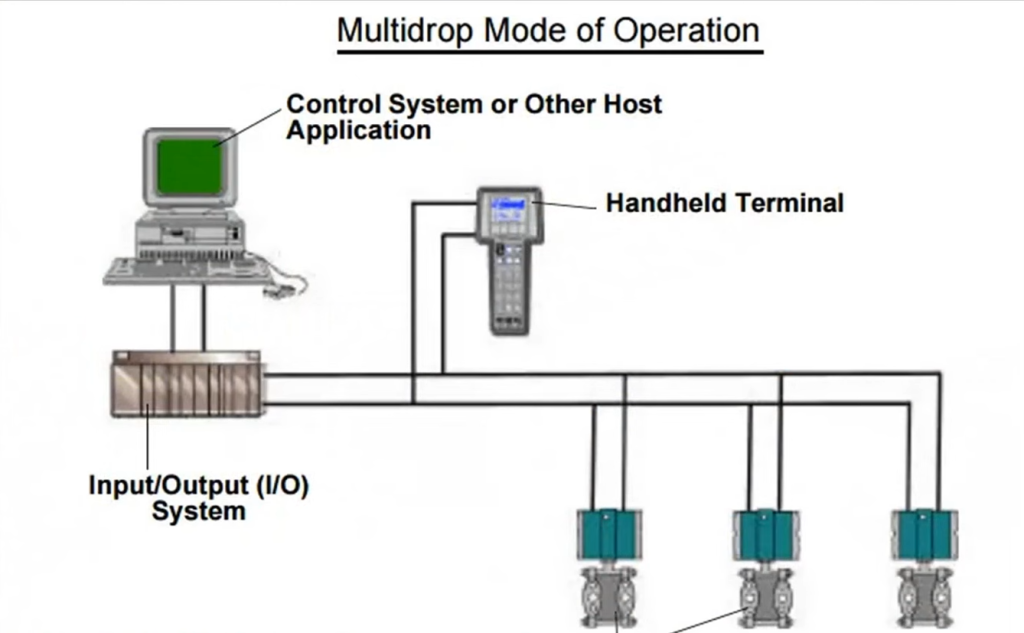

III. Типы HART-коммуникаторов
Портативные устройства
- Emerson TREX — отраслевой стандарт с питанием токовой петли
- Emerson 475 — устаревшая, но всё ещё широко используемая модель
- Yokogawa YHC5150 — быстрый отклик
ПК / мобильные устройства + модем
- HART-модем Microcyber (USB/Bluetooth)
- ProComSol DevCom2000
- PACTware (платформа FDT/DTM)
Интеграция с DCS / PLC
- Honeywell Experion PKS
- ABB 800xA
- Siemens SIMATIC PDM
IV. Пошаговое руководство по подключению
- Измерьте сопротивление петли: должно быть ≥230Ω
- Проверьте питание: обычно 12–42V DC
- Подключите провода: к клеммам или резистору
- Последовательность включения: сначала передатчик, затем коммуникатор
- Опрос устройства: проверьте адрес и наличие связи
V. Распространённые проблемы и решения
Устройство не найдено
Причина: низкое сопротивление цепи или недостаточное напряжение.
Нестабильная связь
Причина: электромагнитные помехи от двигателей или VFD-преобразователей.
Защита от записи
Причина: аппаратная перемычка или программная блокировка.
Замороженное цифровое значение
Причина: режим multi-drop (адреса 1–63).
Устройство не распознаётся
Причина: устаревшие DD-файлы.
VI. HART и другие методы настройки
- Портативный коммуникатор: мобильность и быстрая диагностика
- ПК + модем: расширенная настройка и журналирование
- DCS: централизованный мониторинг всего предприятия
VII. Когда использовать HART, а когда переходить на другие технологии
HART идеально подходит для диагностики и настройки параметров. Однако для высокоскоростной передачи данных или интеграции Ethernet более подходящими являются решения на основе Modbus-шлюзов или Ethernet-APL.
FAQ
Q1: Где следует подключать коммуникатор?
В любой точке токовой петли, включая клеммы передатчика и резистора.
Q2: Почему коммуникатор не подключается?
Наиболее вероятные причины — устаревшие DD-файлы или недостаточное сопротивление токовой петли.
Q3: Влияет ли HART на сигналы DCS?
Нет. Частоты HART-фильтруются системой управления.
Q4: Можно ли использовать HART во взрывоопасных зонах?
Только с искробезопасными (IS) сертифицированными устройствами.
Q5: Можно ли использовать резисторы, отличные от 250Ω?
Да, допустимый диапазон составляет 230Ω–1100Ω, но необходимо учитывать падение напряжения.
Заключение
HART-коммуникатор — это незаменимый инструмент для полевых инженеров, позволяющий получать информацию о состоянии устройства, недоступную через стандартный аналоговый сигнал. Владение этим инструментом значительно повышает эффективность диагностики и надёжность системы.
