В сфере промышленной автоматизации протокол HART (Highway Addressable Remote Transducer) является широко распространенным стандартом связи. Он ловко накладывает цифровые сигналы на традиционную аналоговую токовую петлю 4-20 мА, обеспечивая совместимую передачу как аналоговых, так и цифровых данных.
Инженеры часто задают распространенный вопрос при создании петель связи HART: Почему резистор 250 Ом должен быть подключен последовательно? В этой статье подробно объясняется основной принцип и иллюстрируется примерами из реальной практики.
Основные принципы протокола HART

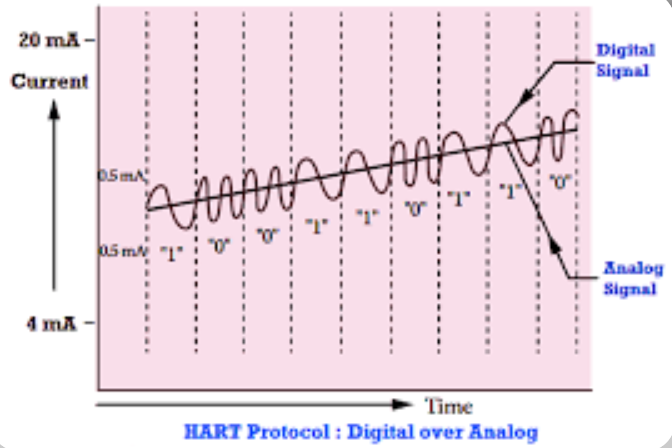

HART использует технологию FSK (Frequency Shift Keying) для наложения низкоуровневого сигнала переменного тока на постоянный ток 4-20 мА:
- Логическая “1” представлена синусоидой 1200 Гц
- Логический “0” представлен синусоидой с частотой 2200 Гц
Цифровой сигнал обычно имеет амплитуду тока 1 мА пик-пик (p-p), что означает ±0,5 мА.

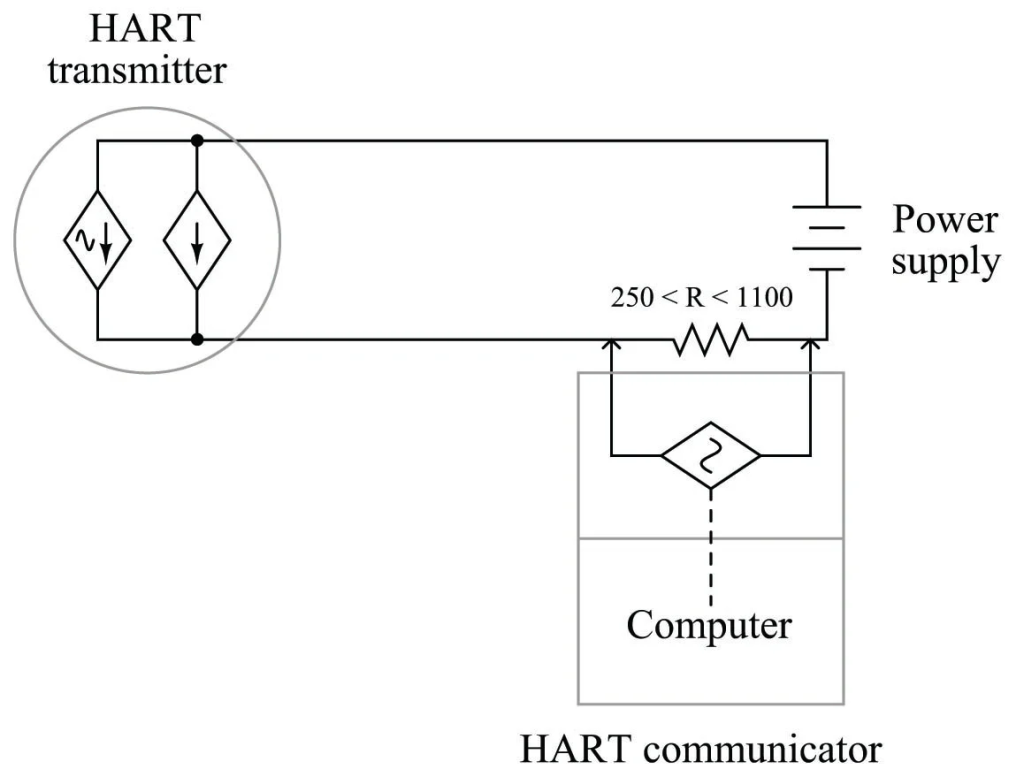

Основная функция резистора 250 Ом
Приемники HART (например, портативные коммуникаторы или хост-системы) демодулируют цифровую информацию путем обнаружения сигналы напряжения, но не ток напрямую. Поэтому для преобразования наложенного переменного тока в обнаруживаемое напряжение требуется нагрузочный резистор.
- Формула: Напряжение = Ток × Сопротивление
- Ток 1 мА р-п × 250 Ω = 250 мВ р-п напряжение
Это напряжение 250 мВ p-p достаточно для надежного обнаружения модемом HART. Согласно спецификациям протокола HART, сопротивление шлейфа обычно должно быть меньше между 230-1100 Ω. Значение 250 Ω является наиболее распространенным и рекомендуемым промышленным стандартом – оно обеспечивает стабильную связь без чрезмерного потребления напряжения в шлейфе.
Дополнительное преимущество: простое преобразование аналогового сигнала

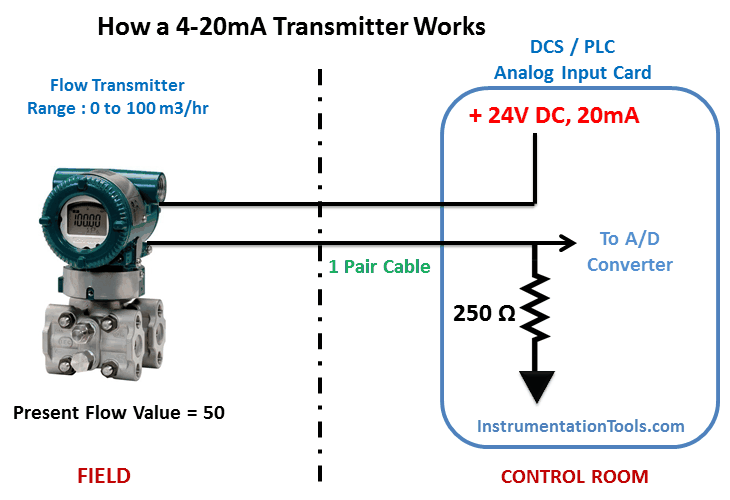

Помимо цифровой связи, резистор 250 Ω обеспечивает практическое преимущество для аналогового сигнала:
- 4 мА × 250 Ω = 1 В
- 20 мА × 250 Ω = 5 В
Это позволяет преобразовать ток 4-20 мА в сигнал напряжения 1-5 В, что соответствует стандарту входного сигнала, используемого во многих устаревших системах управления.
Типичные места установки резистора
В реальных установках резистор 250 Ом обычно размещается в одной из этих точек:
- Внутри помещения управления источник питания или плата ввода/вывода
- В полевых распределительных коробках или барьерах искробезопасности
- Через тестовые клеммы для временного подключения портативного коммуникатора
Если общее сопротивление контура падает ниже 230 Ω, напряжение цифрового сигнала HART становится слишком низким, что приводит к ненадежной связи или отказу.
Резюме

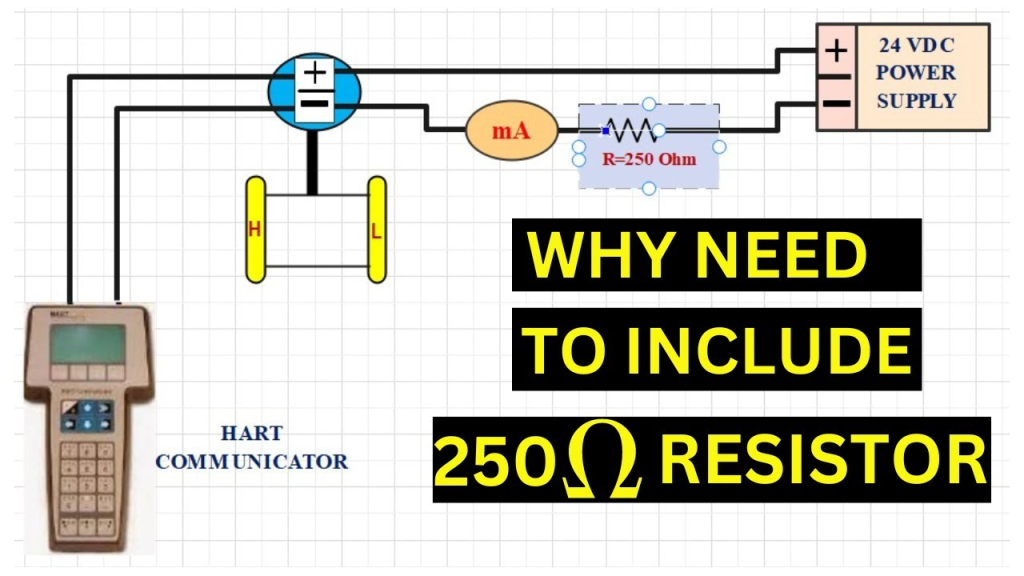

Несмотря на простоту внешнего вида, резистор 250 Ом необходим для надежной связи HART. Он обеспечивает достаточную амплитуду напряжения для цифрового наложения, сохраняя при этом полную совместимость с аналоговым сигналом 4-20 мА.
При разработке шлейфов HART всегда обеспечивайте достаточное сопротивление нагрузки (не менее 250 Ом) для предотвращения проблем со связью.
