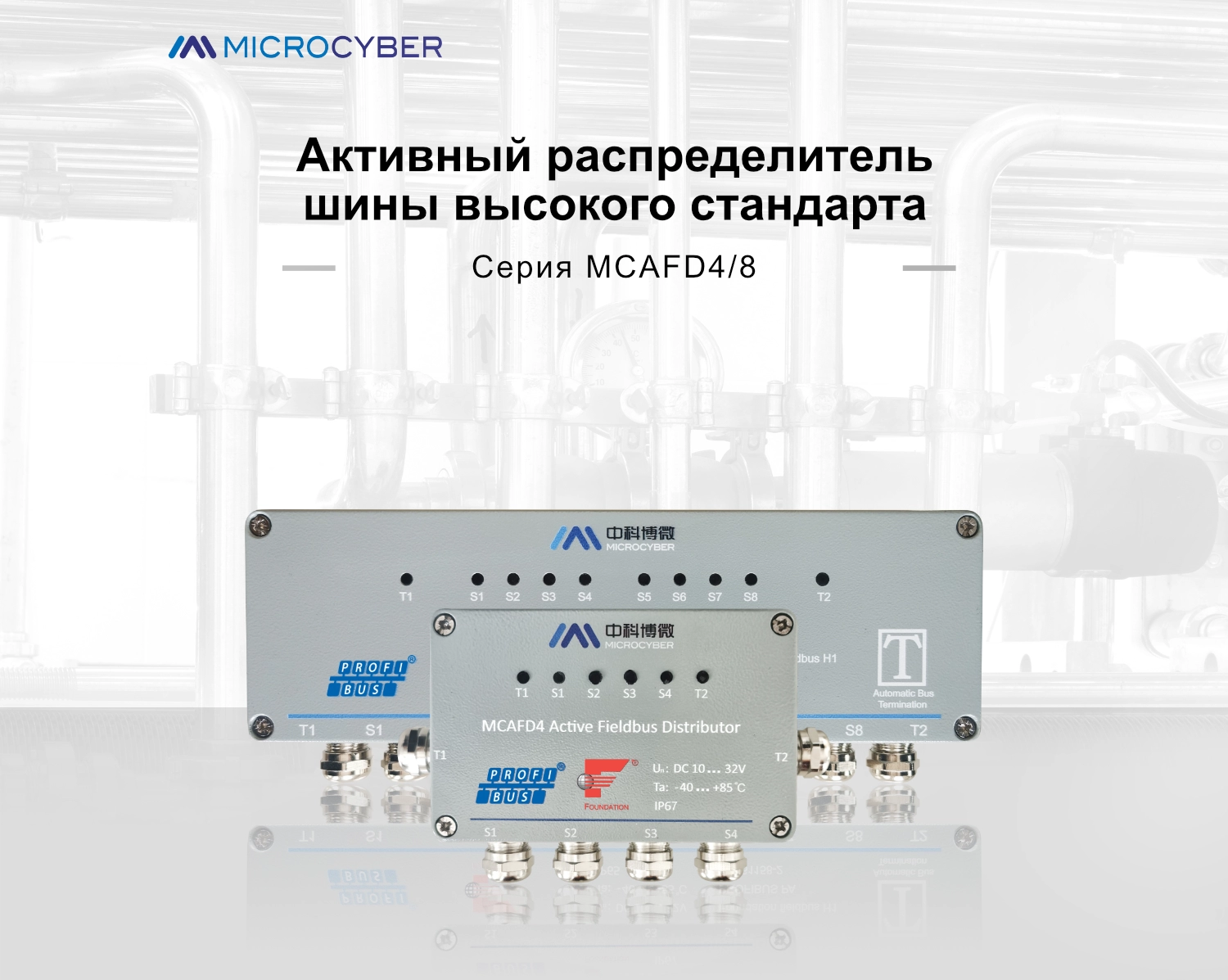

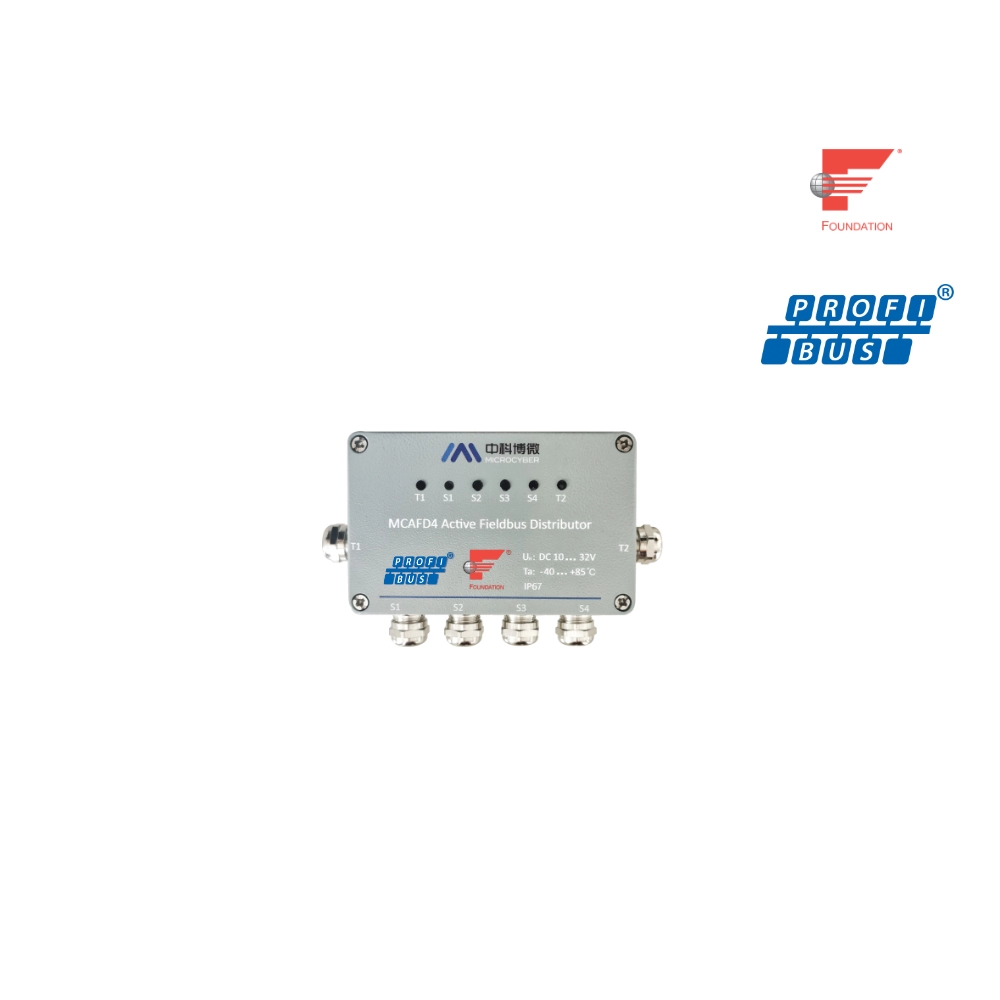

MCAFD4/8 активный распределитель полевой шины (распределительная коробка)
1. питание от шины для полевой шины в соответствии с IEC 61158-2
2. светодиодные индикаторы для диагностики неисправностей
3. защита от короткого замыкания для изоляции неисправных устройств
4. монтаж и демонтаж устройств полевой шины без вмешательства в нормальную работу других устройств на шине
5. снижение затрат на монтаж, упрощенное электрическое обслуживание, водо- и пыленепроницаемые соединения корпуса
6. вход полевой шины не поляризован, пользователям не нужно учитывать положительные и отрицательные стороны полевых устройств
7. к каждой распределительной коробке может быть подключено не более 4/8 устройств полевой шины

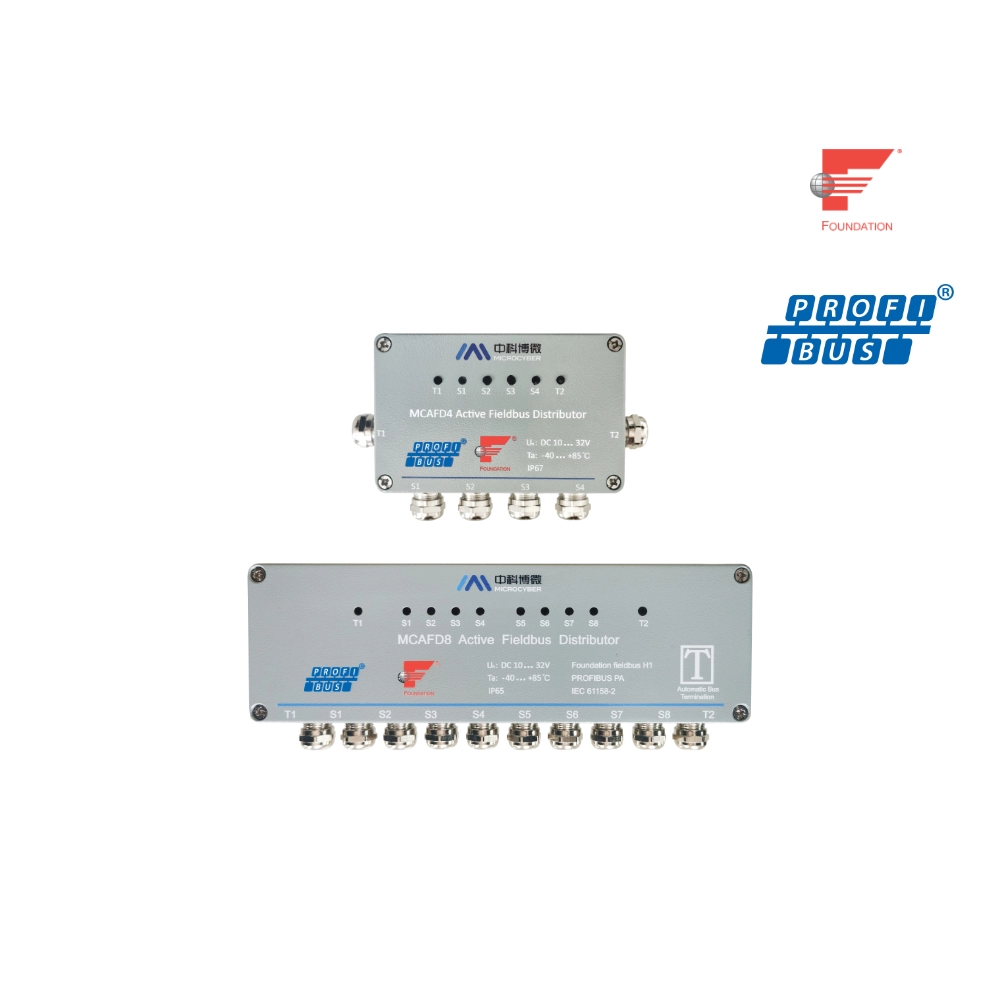

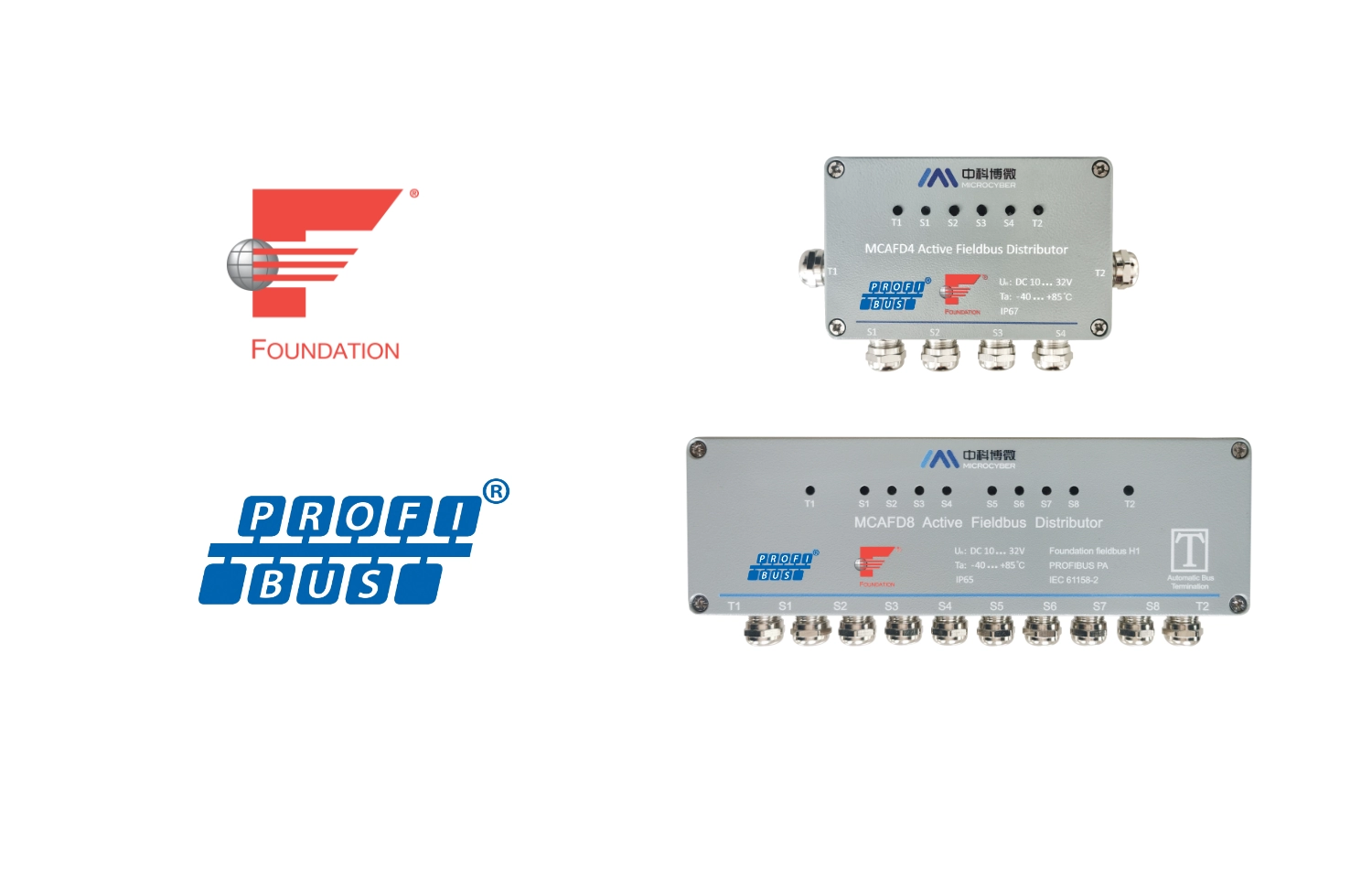

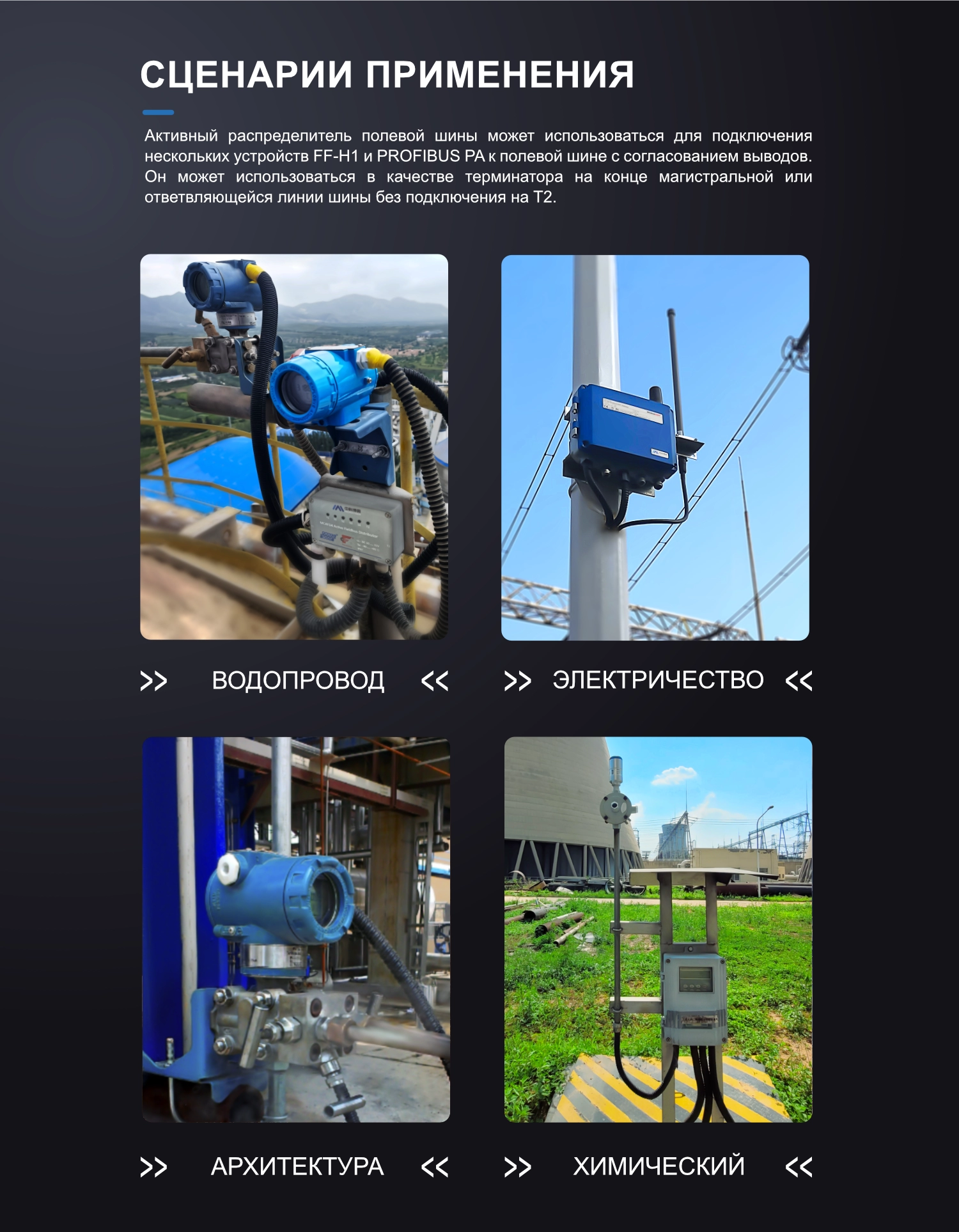

| Активный распределитель полевой шины MCAFD4/8: подходит для полевых шин FF-H1 и PROFIBUS PA, подключение полевых устройств к системе осуществляется по топологии магистраль-разветвитель через распределитель, каждый распределитель имеет четыре ветви, встроенную автоматическую заделку шины, светодиодную индикацию состояния для быстрой диагностики состояния короткого замыкания магистралей и ветвей, автоматическую изоляцию неисправных сегментов, функцию мультизащиты распределителя для обеспечения безопасной работы системы.
· Источник питания шины, подходящий для полевой шины, соответствующей стандарту IEC61158-2 · Светодиодные индикаторы состояния шины · Защита от короткого замыкания и изоляция оборудования от пробоя · Отсутствие влияния на другие нормально работающие устройства полевой шины при монтаже или · демонтаже · Низкая стоимость монтажа, простое электрическое обслуживание, водонепроницаемость и · пылезащищенность стыка корпуса · Отсутствие полярности входа полевой шины. Нет необходимости учитывать полярность · устройств полевой шины · К каждому MCAFD4/8 можно подключить не более 4/8 устройств Степень защиты: IP67 |

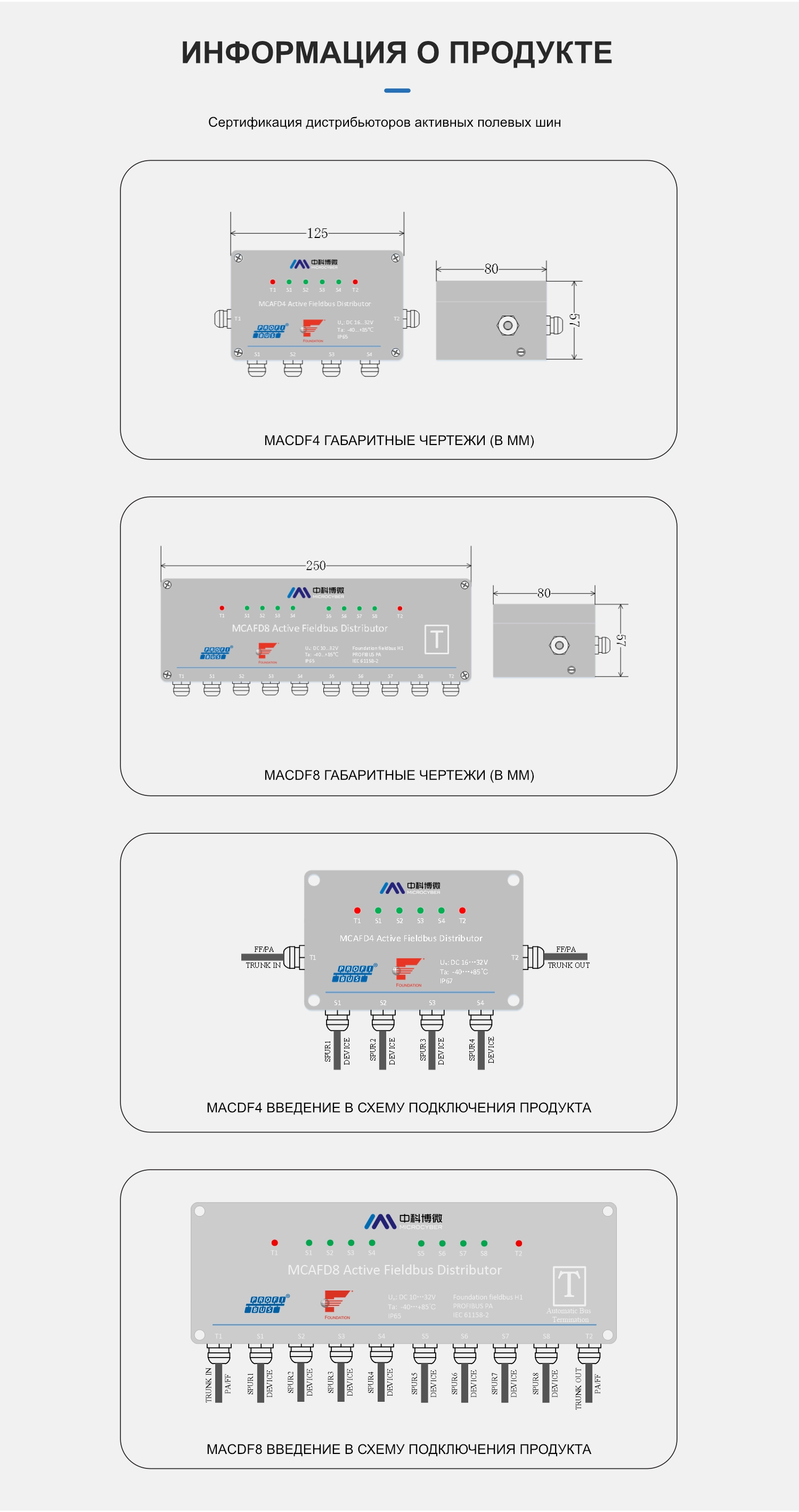

Параметры продукта:
Технические характеристики активного распределителя полевой шины MCAFD4:
| Потребляемая мощность | |
| Потери тока холостого хода | <10 мА |
| Потребляемая мощность | <180 мВт |
| Основная линия | |
| Количество электрических разъемов | 2 |
| Электрические разъемы | М16*1,5 |
| Диаметр кабеля
терминалы |
4～9мм
Клемма для печатной платы винтового типа (3 контакта) |
| Входное напряжение шины | 10 ~ 32 В постоянного тока |
| Основная линия макс. выходной ток | 1А |
| Падение напряжения в сети | <0,3 В |
| Автоматическая терминация шины | √ |
| Железнодорожная ветка | |
| Количество электрических разъемов | 4 |
| Количество подключаемых полевых устройств | 4 |
| Электрические разъемы | М16*1,5 |
| Диаметр кабеля | 4～9мм |
| Терминалы | Клемма для печатной платы винтового типа (3 контакта) |
| Выходное напряжение ответвления | 9 ~ 31 В постоянного тока |
| Максимальный выходной ток филиала | 60 мА |
| Ток защиты от короткого замыкания | <300 мкА |
| Падение давления в магистрали и ответвлении | <1 В |
| Интерфейс | |
| PROFIBUS PA | √ |
| Фундаментальная полевая шина H1 | √ |
| Характеристики окружающей среды | |
| Рабочая Температура | -40 ℃ ～＋85 ℃ |
| Температура хранения | -40 ℃ ～＋85 ℃ |
| Относительная влажность | 5% относительной влажности ~ 95% относительной влажности |
| Степень защиты | IP67 |
| Размеры Ш x В x Г (мм) | 125*57*80 (без электрического разъема) |
| Масса | 600г |

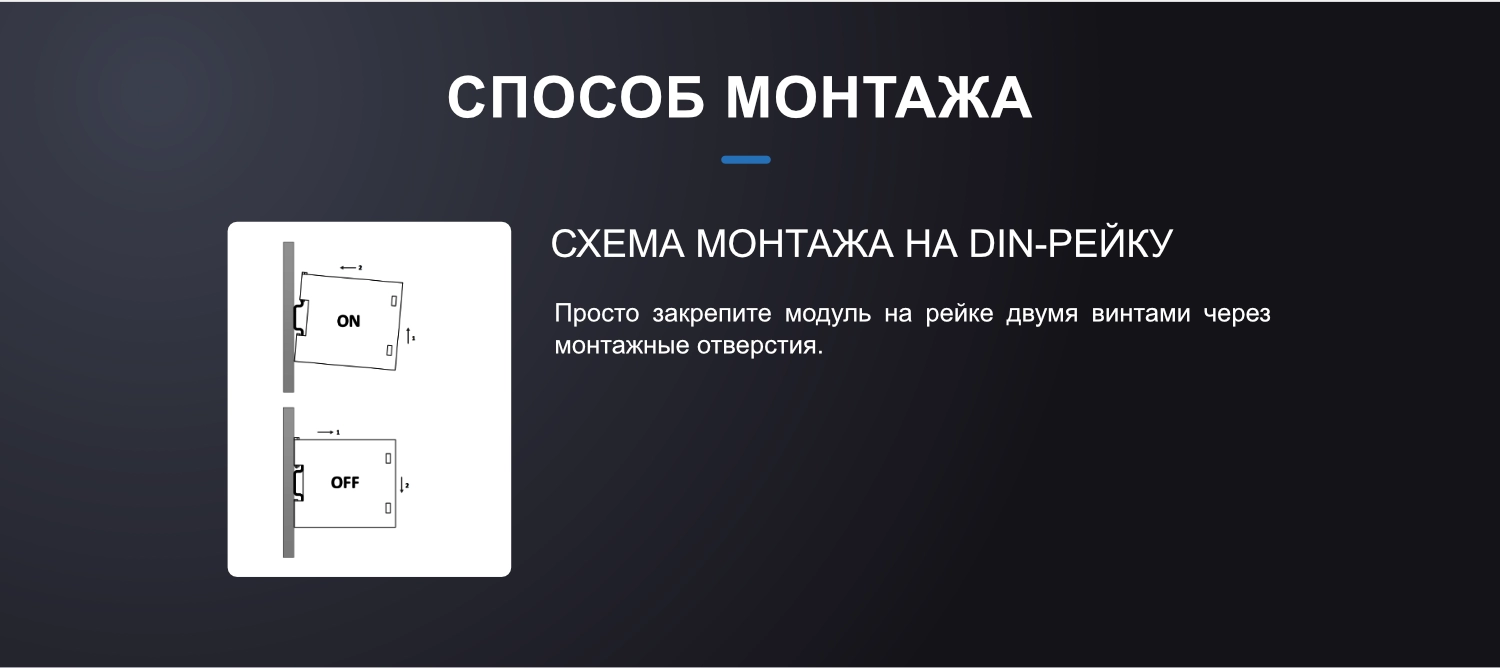

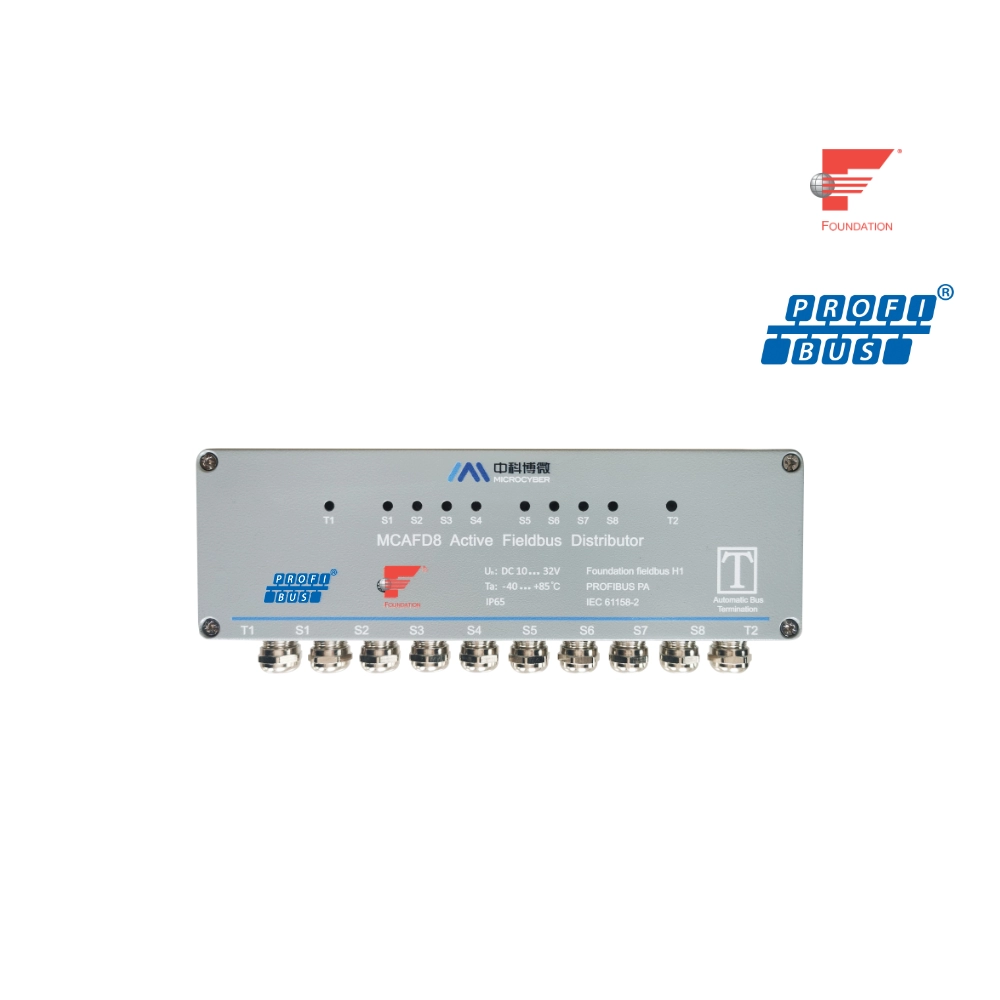

Технические характеристики активного распределителя полевой шины MCAFD8:
| Энергопотребление _ | |
| Потери тока холостого хода | <15 мА |
| Потребляемая мощность | <240 мВт |
| Основная линия | |
| Количество электрических разъемов | 2 |
| Электрические разъемы | М16*1,5 |
| Диаметр кабеля
терминалы |
4～9мм
Винтовой разъем для печатной платы (3-контактный) |
| Входное напряжение шины | 10 ~ 32 В постоянного тока |
| Основная линия макс. выходной ток | 1А |
| Падение напряжения в сети | <0,1 В |
| Автоматическая терминация шины | √ |
| Линия ранчо B | |
| Количество электрических разъемов | 8 |
| Количество подключаемых полевых устройств | 8 |
| Электрические разъемы | М16*1,5 |
| C способный диаметр | 4～9мм |
| терминалы _ | Клемма для печатной платы винтового типа (3 контакта) |
| Выходное напряжение ранчо B | 9 ~ 31 В постоянного тока |
| Максимальный выходной ток ранчо B | 60 мА |
| S ток защиты от короткого замыкания | <300 мкА |
| Падение давления в магистрали и ответвлении | <1 В |
| я интерфейс | |
| PROFIBUS PA | √ |
| Фундаментальная полевая шина H1 | √ |
| Характеристики окружающей среды | |
| Рабочая температура | －40℃～＋85 ℃ |
| S температура хранения | －40℃～＋85 ℃ |
| Относительная влажность _ | 5% относительной влажности ～ 95% относительной влажности |
| Степень защиты | IP65 |
| Размеры Ш x В x Г (мм) | 250*57*80 (без электрического разъема ) |
| Вес восемь | 1200г |
