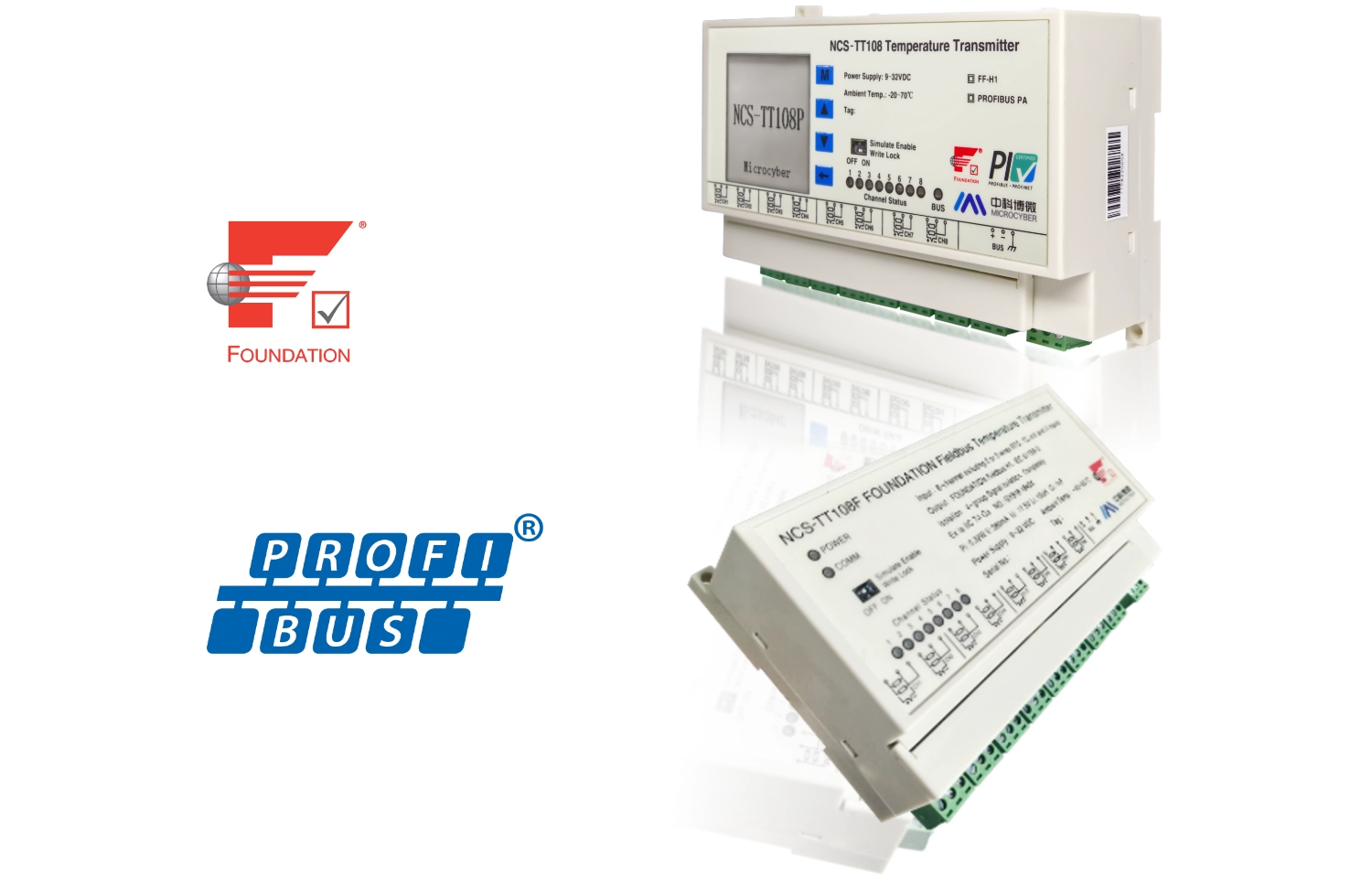

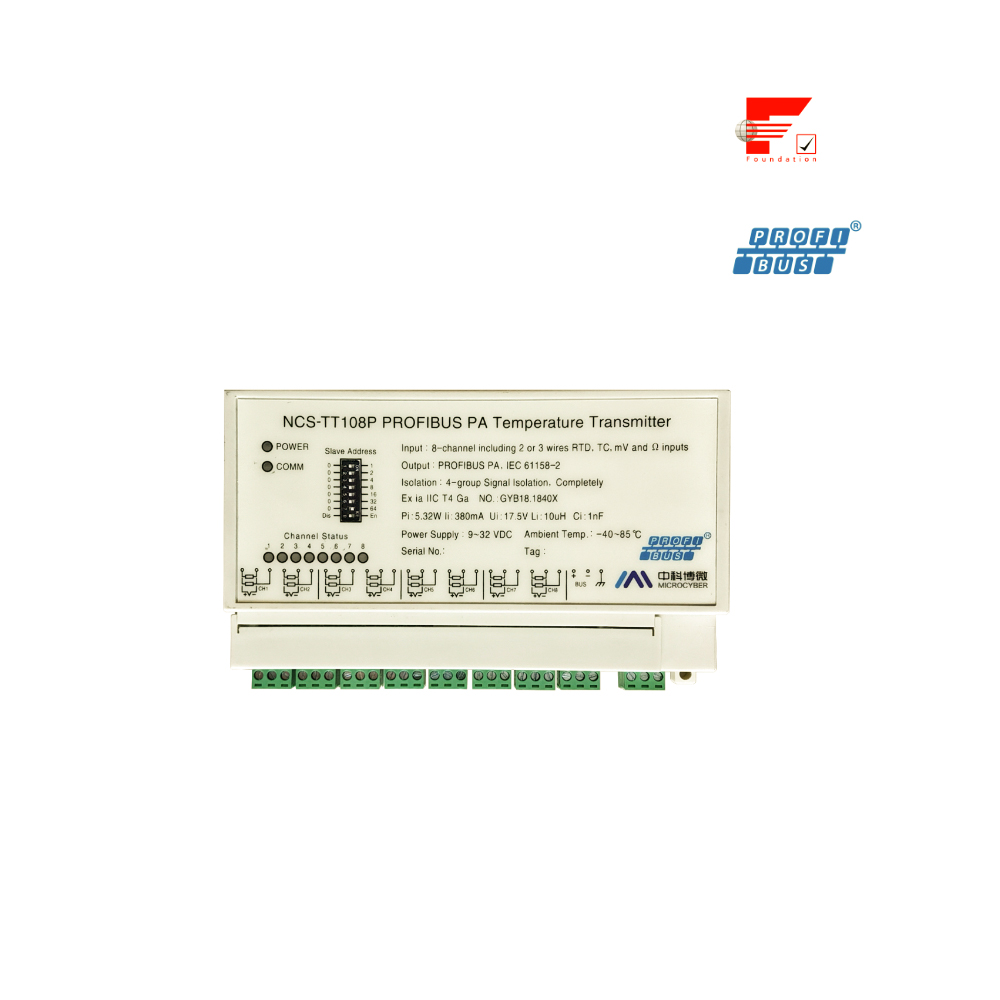

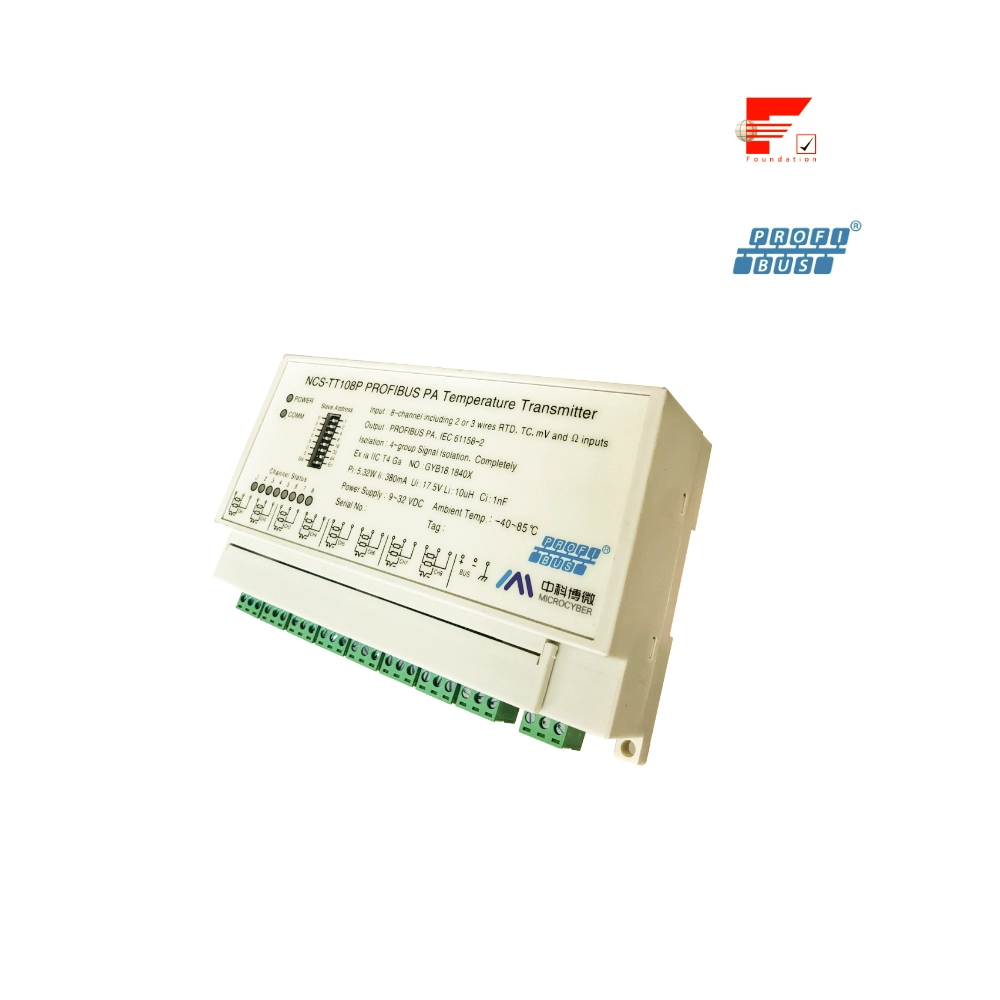

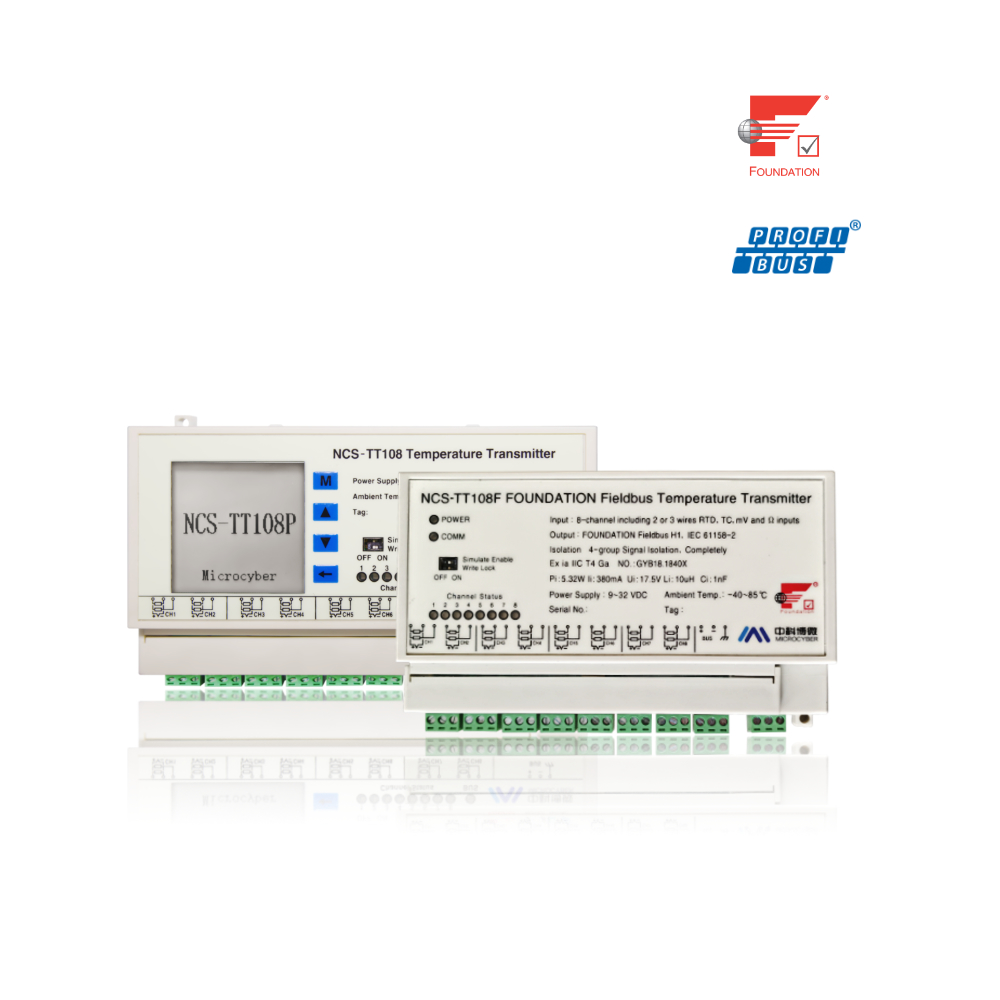

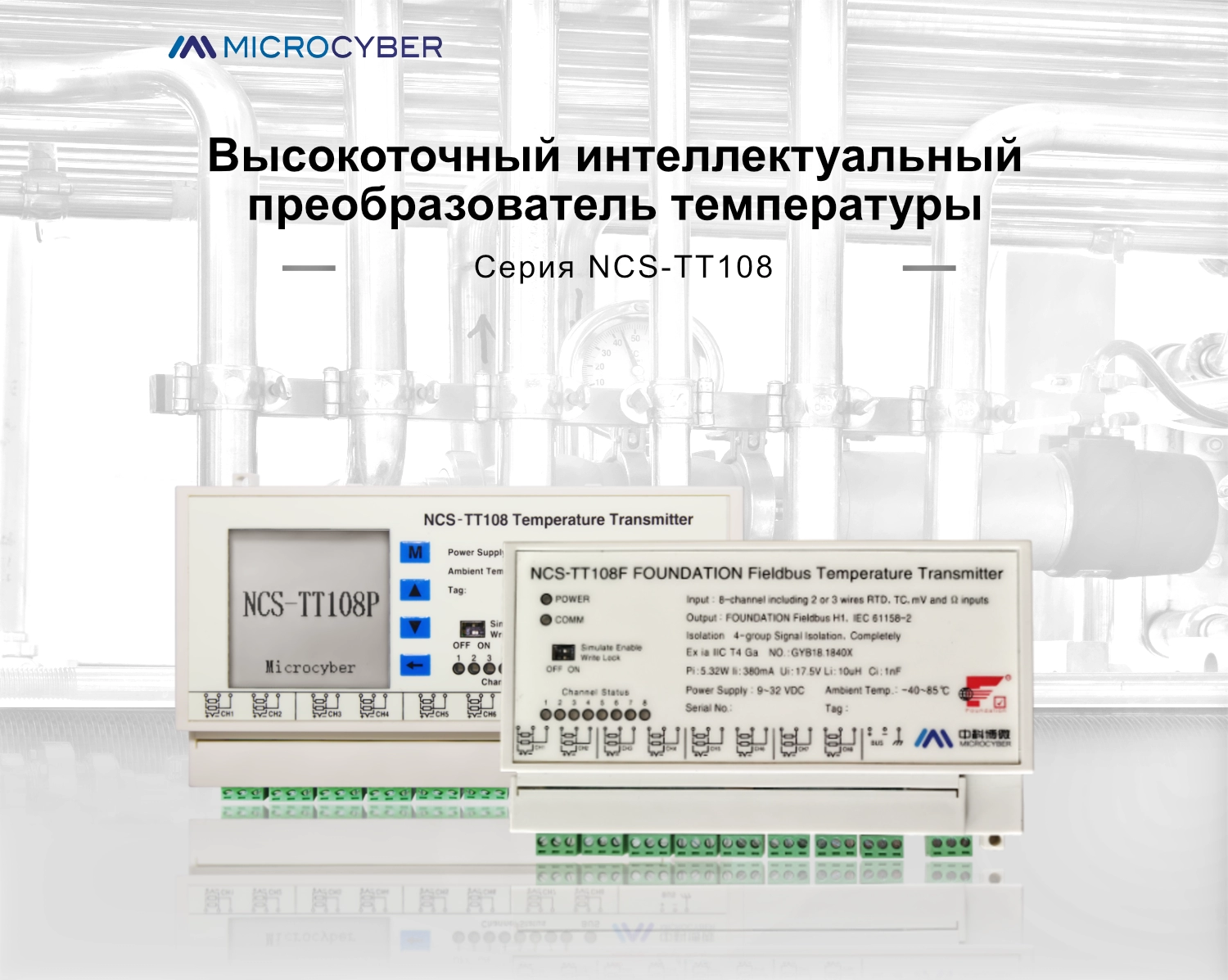

Интеллектуальный преобразователь температуры серии NCS-TT108F/P:
1. Взаимодействует с FCG (FF ITK6), сертифицирован по искробезопасности и взрывозащите.
2. соответствует спецификации PROFIBUS PA версии 3.02.
3. поддерживает 4 вида сигналов RTD и 8 видов сигналов термопары.
4. 2- и 3-проводное подключение для ТДС
3. точность компенсации холодного конца сигнала напряжения до ±1,0°C
4. высокая точность (лучше 0,1 уровня), низкий температурный дрейф (±50ppm/°C)

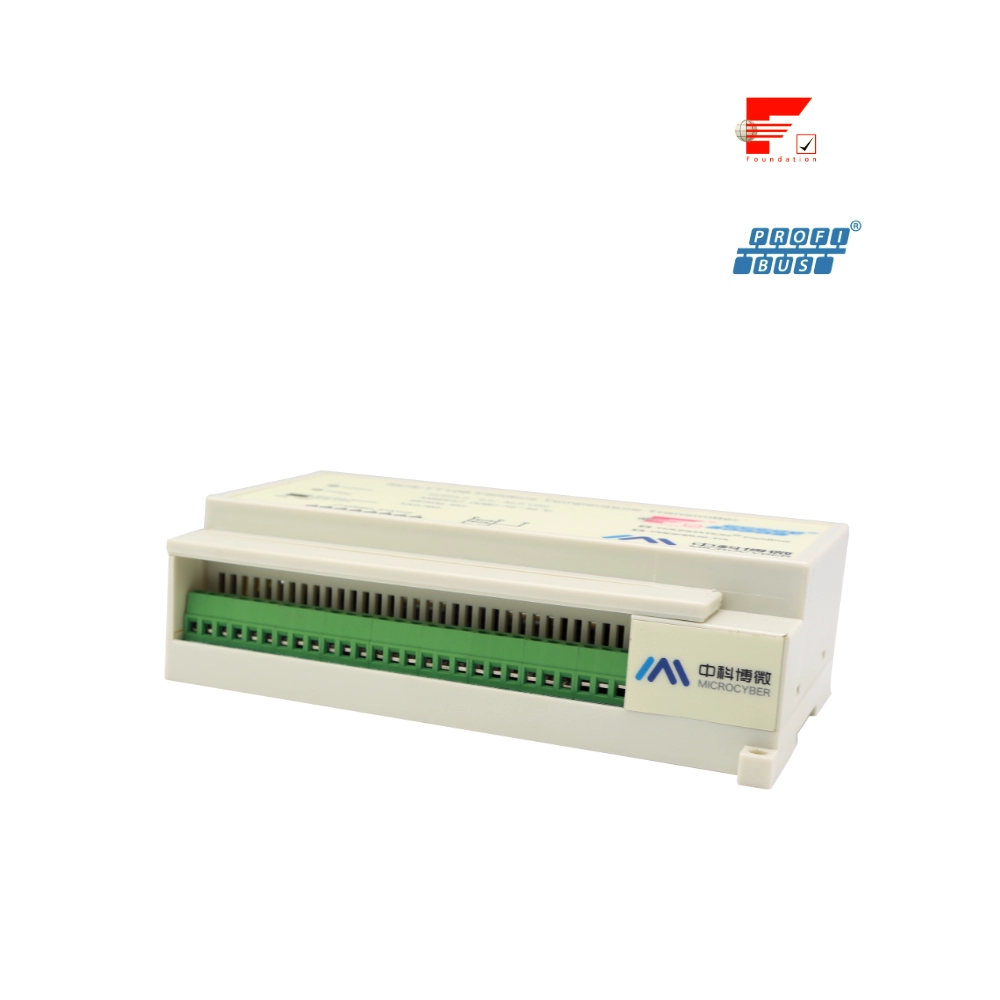

| Преобразователь температуры NCS-TT108 поддерживает 8-канальный вход для датчика температуры. Он поддерживает протоколы FF H1 и протоколы PROFIBUS PA. Обладая широким диапазоном, он может применяться с различными датчиками термосопротивления и датчиков термосопротивления и термопар.
· Поддержка двухканального 4 типов термосопротивления и 8 типов термопар Термосопротивление поддерживает 2- и 3-проводную связь · Точность компенсации холодного спая термопары может достигать ±1.0℃ · Высокая точность (лучше, чем класс 0,1), низкий температурный дрейф (лучше, чем ±50ppm/℃) · Сертификация FCG испытания на совместимость (ITK 6), взрывозащищенность (искробезопасный, взрывобезопасный), сертификат соответствия профилю PA 3.02 |
Технические характеристики RTD:
RTD Параметр при обычной температуре:
| Тип сигнала | Диапазон датчика (°C) | Точность (25°C) |
| Сигналы сопротивления | 0~500Ω | ±0.09Ω |
| 0~4000Ω | ±0.7Ω | |
| PT100 | -200 ~ 850℃ | ±0.3℃ |
| PT1000 | -200 ~ 850℃ | ±0.3℃ |
| CU50 | -50 ~ 150℃ | ±0.5℃ |
| CU100 | -50 ~ 150℃ | ±0.4℃ |
Технические характеристики термопары:
Параметр термопары при нормальной температуре:
| Тип сигнала | Диапазон датчика (°C) | Точность (25°C) |
| mV | （-100mV ~ 100mV） | 0.05% |
| B | （500 ℃~ 1810℃） | ±1.0℃ |
| E | （-200 ℃~ 1000℃） | ±0.4℃ |
| J | （-190 ℃~ 1200℃） | ±0.4℃ |
| K | （-200 ℃~ 1372℃） | ±0.4℃ |
| N | （-190 ℃~ 1300℃） | ±0.8℃ |
| R | （0 ℃~ 1768℃） | ±1.0℃ |
| S | （0 ℃~ 1768℃） | ±1.0℃ |
| T | （-200 ℃~ 400℃） | ±0.4℃ |
Параметры продукта:
NCS-TT108 Интеллектуальный преобразователь температуры подробные данные с первого взгляда:
| Проекты | Значения параметров |
| Входной сигнал | Pt100, Pt1000, CU50, CU100, сопротивление от 0 до 500Ω, от 0 до 4000Ω
B, E, J, N, K, R, S, T термопары восьми делений Сигнал напряжения от -100 мВ до 100 мВ |
| Количество каналов | Восемь каналов |

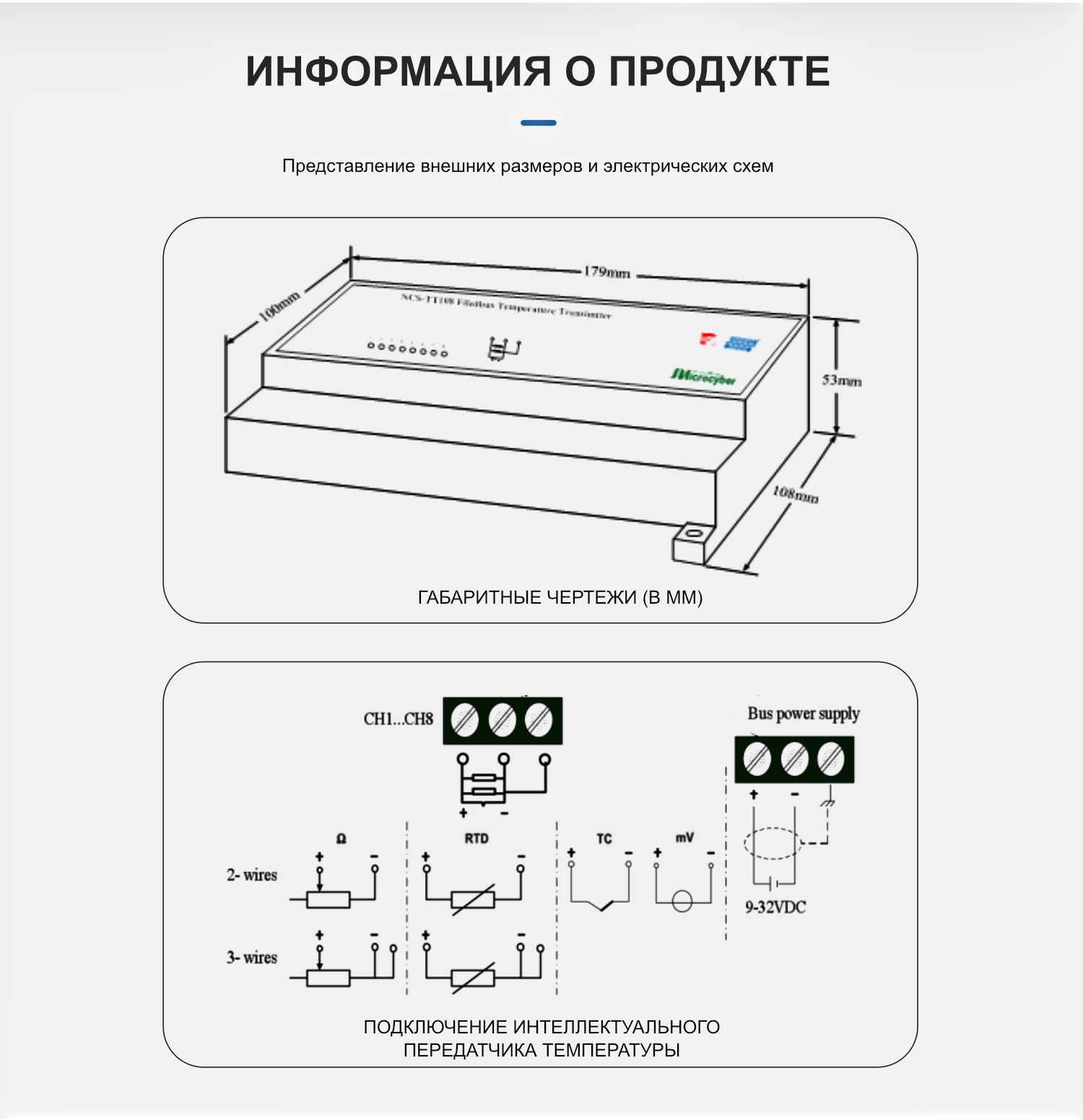

| Метод подключения RTD | 2-х, 3-х или проводная система |
| Питание шины | (9-32)VDC Потребляемый ток (статический): ≤ 20 мА |
| Сигнал шины | Скорость передачи данных 31,25 Кбит/с |
| Изоляция | Между входным каналом и шиной: 500Vrms (707VDC)
Между модулем преобразования температуры: 500Vrms (707VDC) Между входным каналом, шиной и заземлением: 500Vrms (707VDC) Отсутствие изоляции между двумя каналами ввода температуры внутри модуля |
| Рабочая температура | -40℃～85℃ |
| Диапазон влажности | От 0% до 95% относительной влажности, без конденсации |
| Время запуска | ≤5 секунд |
| Время обновления | 0,2 секунды |
| Вибрационные испытания | 5~150 Гц, перемещение 3,5 мм, ускорение 5g |
| Искробезопасный класс | Ex ia IIC T4 Ga |
| Класс защиты | IP20; наружные корпуса: IP67 |
| Электромагнитная совместимость | Соответствует GB/T 18268-2010 Таблица 2 |
