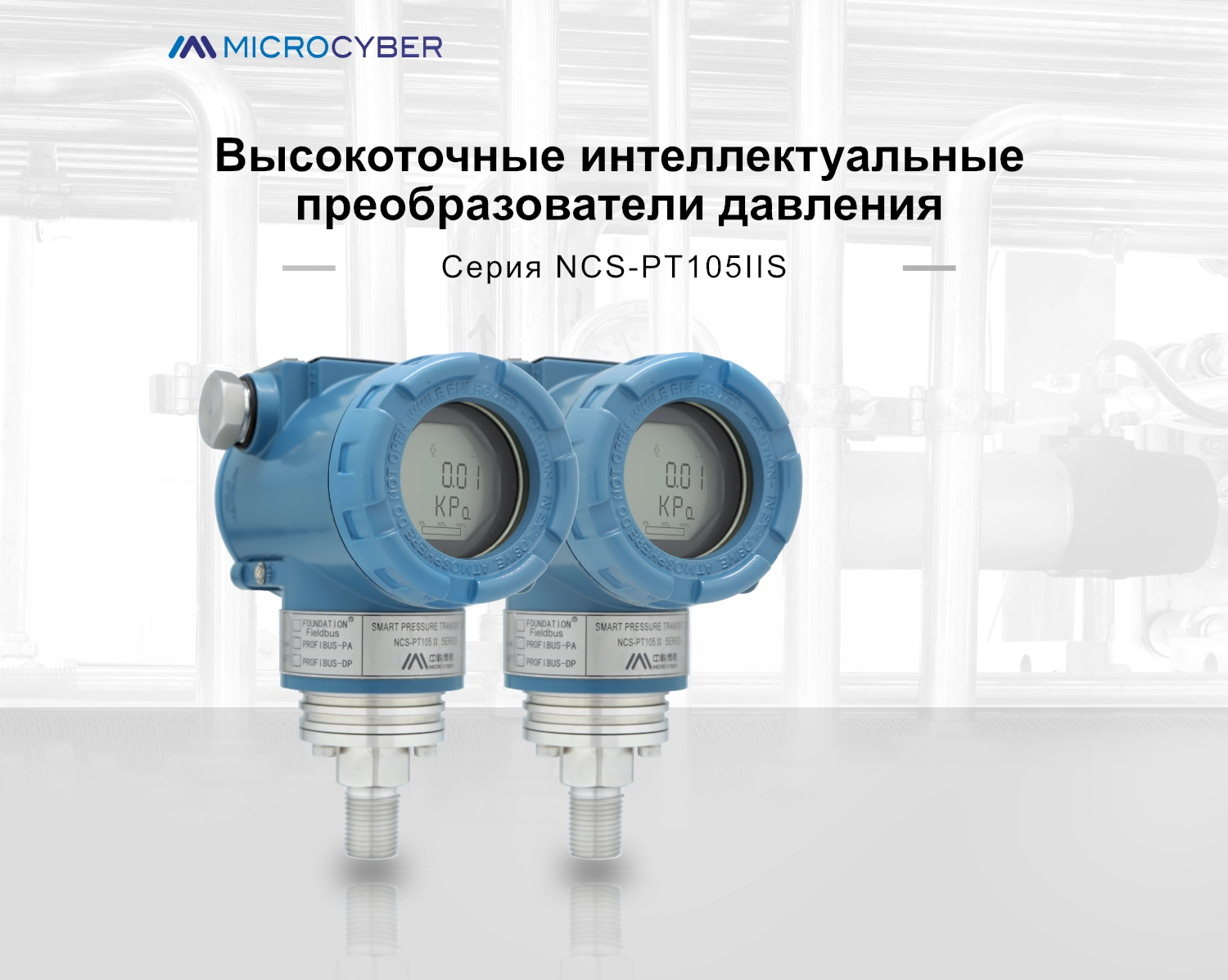

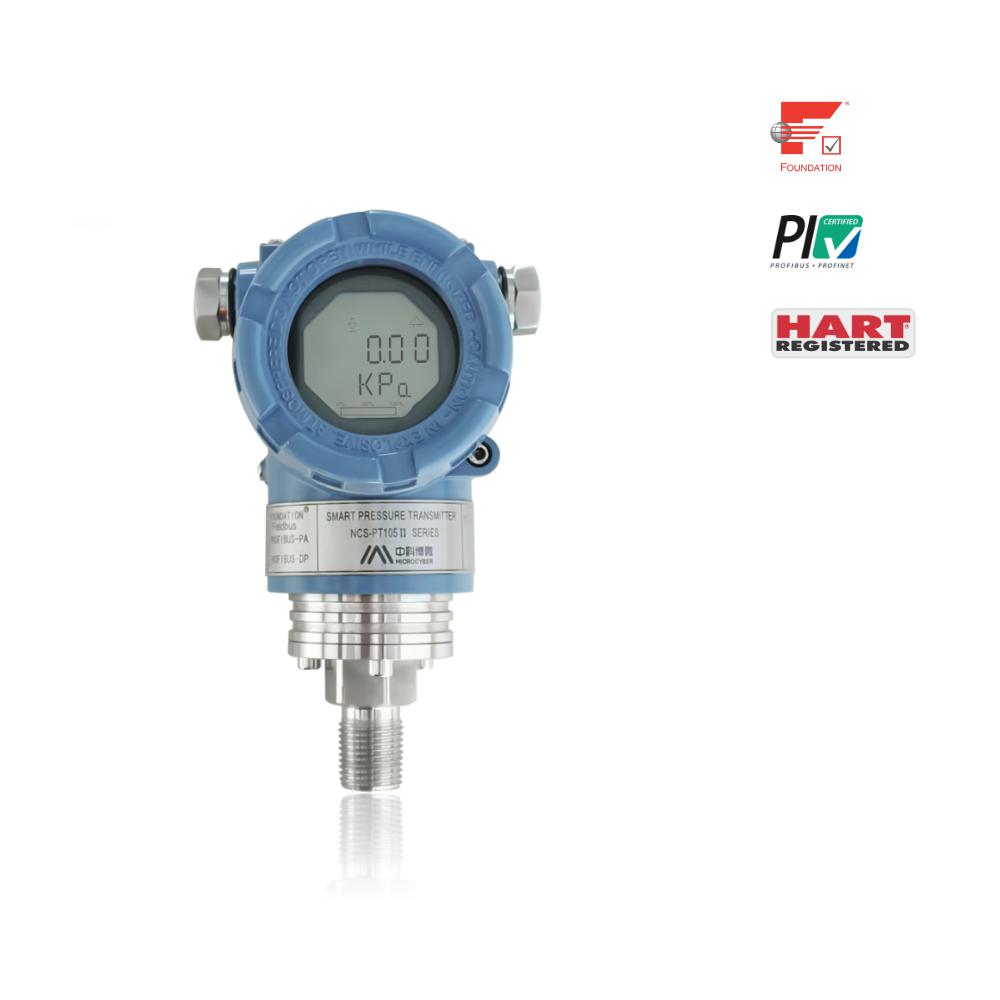

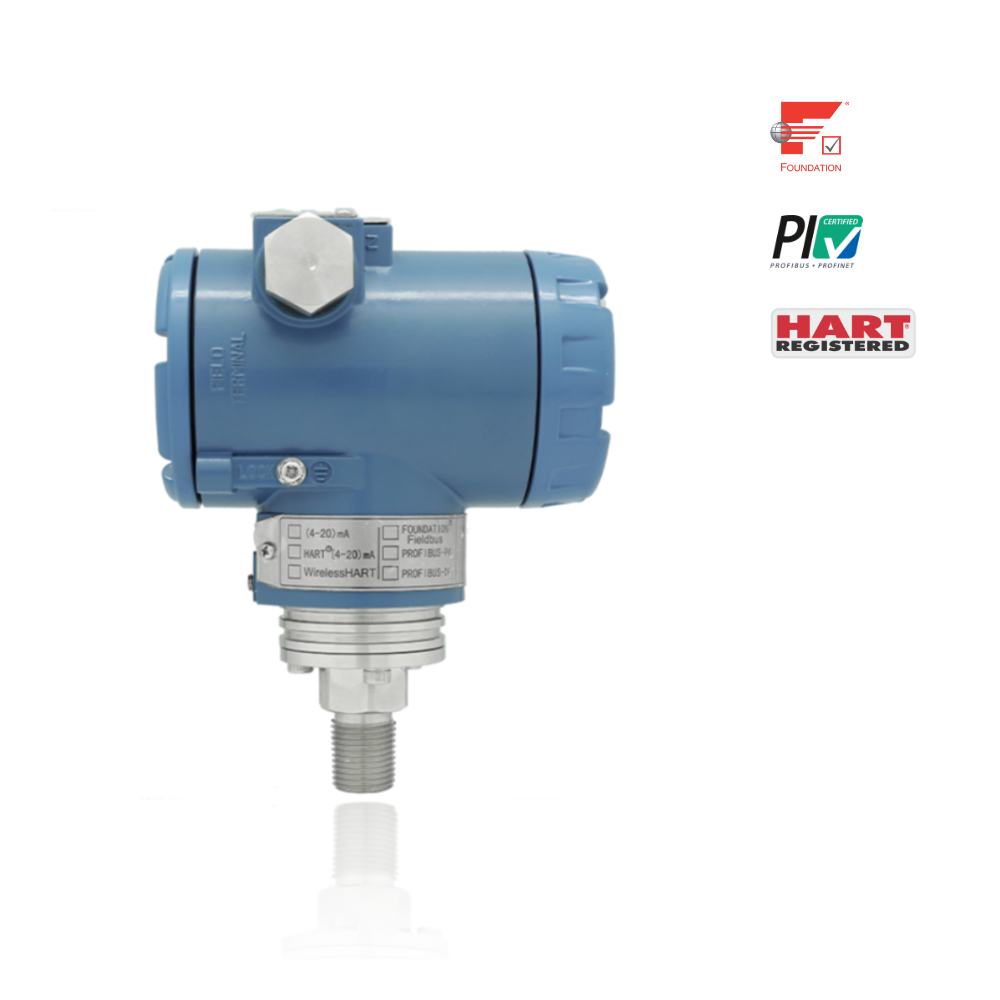

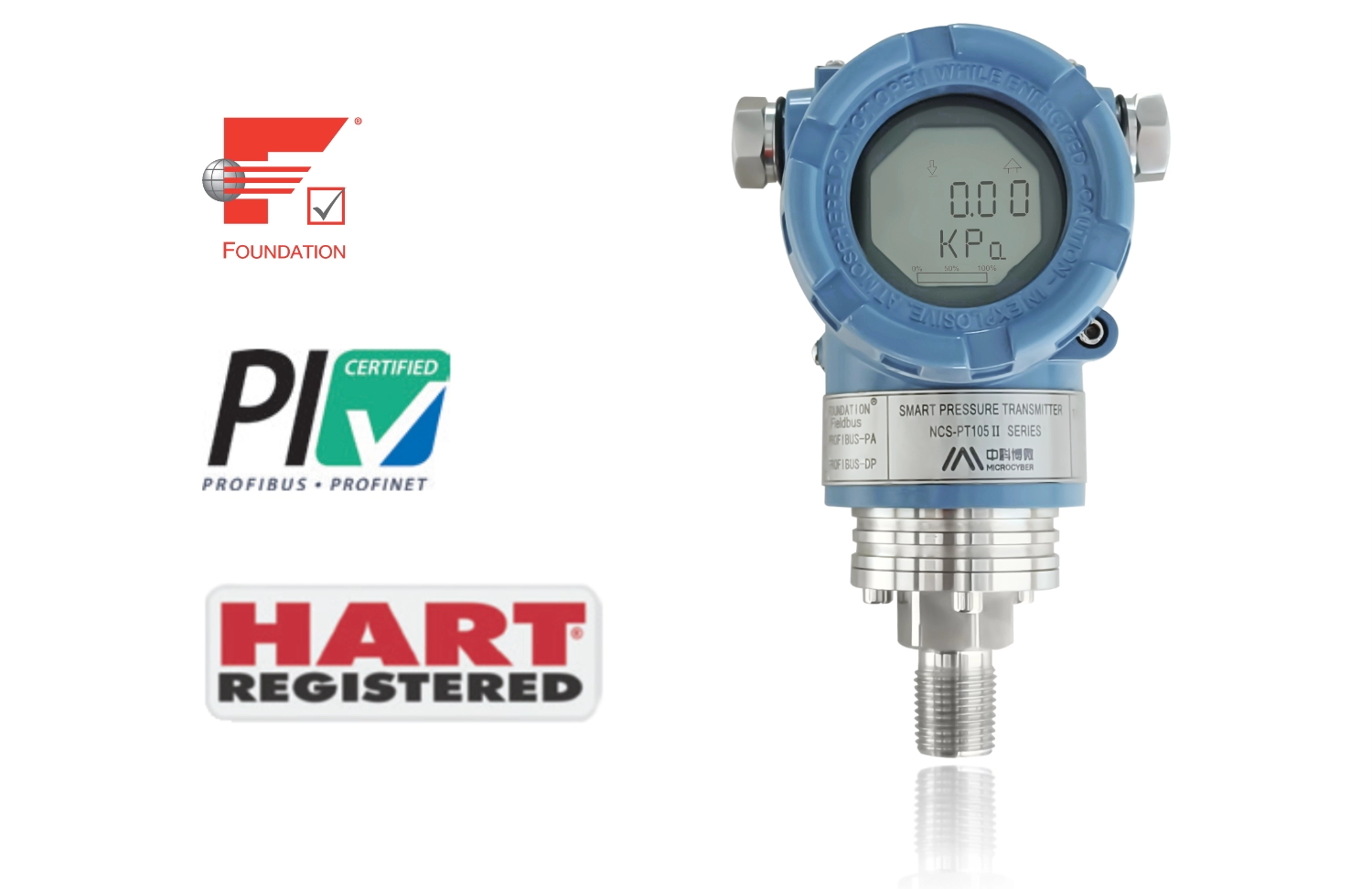

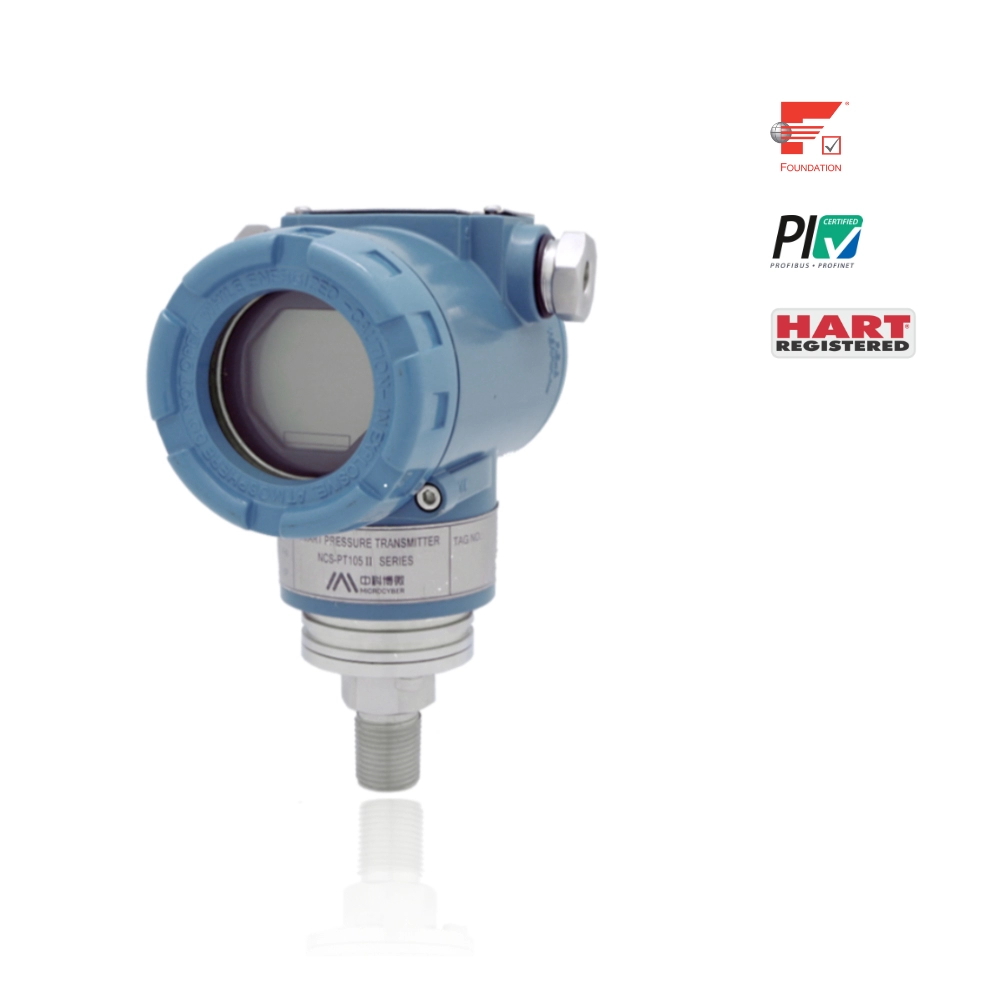

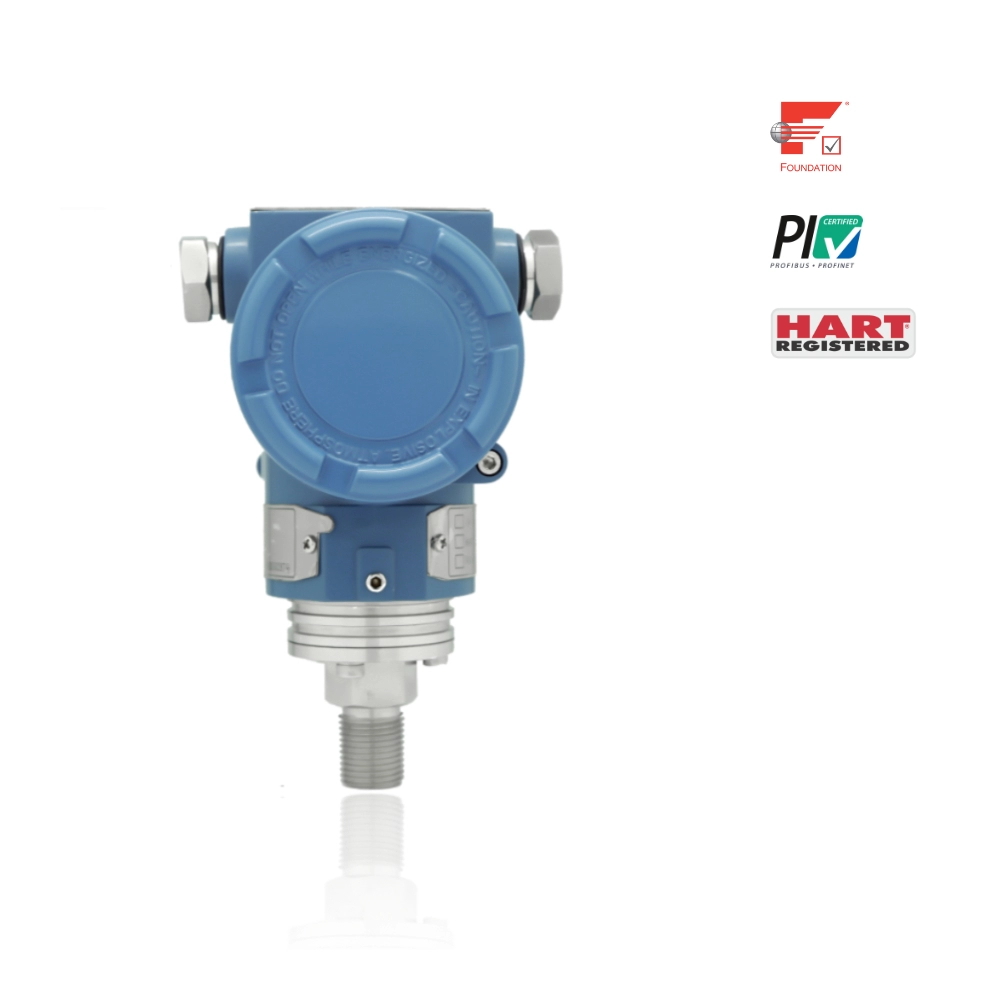

NCS-PT105IIS Кремниевый преобразователь давления:
Интеллектуальный преобразователь давления серии NCS-PT105IIS:
1. поддерживает последние версии протоколов HART, FF H1, PROFIBUS PA/DP
2. сертифицирован на совместимость с FF, искробезопасное взрывозащищенное исполнение и взрывозащищенное исполнение
3. типы давления: избыточное давление, абсолютное давление
4. высокая точность: ±0,075% от полной шкалы (20°C, в пределах соотношения шкалы 10:1)
5. долгосрочная стабильность: ±0,1% от максимального диапазона в течение 12 месяцев
Описание
маркер
Презентация продукции
Интеллектуальный датчик давления серии NCS-PT105IIS разработан с использованием передовых, зрелых и надежных пьезорезистивных кремниевых датчиков давления, в сочетании с передовой микропроцессорной технологией и цифровой технологией измерения емкости. Мощный внутренний микропроцессор и высокоскоростные вычислительные возможности делают его интеллектуальным, высокоточным, высоконадежным, стабильным в нулевой точке и т.д. Модуль ЖК-дисплея может отображать различные физические величины, такие как давление, температура, ток и т.д. Ключевая операция может реализовать различные функции, такие как переход в нулевую точку и установка диапазона, что облегчает отладку на месте.
·Множественные протоколы
·Высокая точность ±0,075%
·Используйте материал 316L
·Долгосрочная стабильность: ±0,1% URL в течение 12 месяцев
·Сертификация испытаний на функциональную совместимость FCG FF, сертификация испытаний на функциональную совместимост ь PNO(профиль PA 3.02), и сертификация испытаний FCG HART на функциональную совместимость (HART 7).
Тип продукта:
Интеллектуальный преобразователь давления NCS-PT105IIS делится на пять типов в зависимости от типа измеряемого давления:
| Модель | Тип давления |
| NCS-PT105 II SG | Преобразователь избыточного давления |
| NCS-PT105 II SA | Преобразователь абсолютного давления |
Параметры продукта:
NCS-PT105IIS Интеллектуальный преобразователь давления Подробные данные:
| Проекты | Значения параметров | |
| Объект измерения | жидкость, газ, поток | |
| Власть | FF/PA | (9～32) VDC/(9～17.5)VDC (искробезопасное исполнение) |
| HART | 11.9～42)VDC/(11.9～30)VDC (искробезопасное исполнение) | |
| DP | 10～30VDC | |
| Протокол полевой шины | Двухпроводной, (4～20)mА+HART, FF, PA | |
| Устойчивость к нагрузкам | (0～1500)Ω (общий)(230～1100)Ω(с HART) | |
| Изоляционная прочность | Между клеммой и корпусом: 500Vrms | |
| Отображать | Дополнительный 6-битный цифровой номер или 5-битный дисплей LCD | |
| Температурная шкала | Рабочая температура:(-40～85) ℃ (без взрывозащиты, без дисплея)
(-30～70) ℃ (без взрывозащиты, с дисплеем) (-30～60) ℃ (взрывозащита Ex ia IIC T4 Ga) (-40～60) ℃ (Взрывозащита класса Ex d IIC T4/T6 Gb ) |
|
| Температура среды | (-40～110) ℃ (тип включает ‘IC’)(-40～149) ℃ (силиконовое масло)
(-40～204) ℃ (sylthlem800) (-18～204) ℃ (инертная жидкость) (-40～104) ℃ (другое) |
|
| Диапазон влажности | (5～95)%RH | |
| Время начала* | ≤8 s (HART)≤12 s (PA, DP)
≤13 s (FF) |
|
| Ток покоя (FF, PA)** | ≤14 mА | |
| Обновить время | 0.2 s | |
| Регулировка дампа | Постоянная времени 0～32 секунды | |
| Изменение полости | < 0.16 cm 3 | |
| Взрывозащищенный тип | Искробезопасный, пожаробезопасный | |
| Степень защиты | IP65/IP67 | |
| Взрывозащищенное исполнение | DA: Ex d IIC T6 GbDC: Ex d IIC T4 Gb
IC: Ex ia IIC T4 Ga |
|
| Класс защиты | Без взрывозащиты: степень защиты корпуса достигает IP65;Взрывозащищенный тип: степень защиты корпуса достигает IP67;
Искробезопасность: степень защиты корпуса достигает IP65. |
|
| Электромагнитная совместимость | Соблюдайте требования к помехоустойчивости промышленных мест в GB/T 18268.1Соблюдайте требования о преследовании для оборудования класса A в GB 9254 | |
Индекс производительности:
Индекс производительности преобразователя давления NCS-PT105IIS
| Проекты | Значения параметров |
| Точность | Точность составляет ±0.075% от установленного диапазона. Если скорректированный диапазон меньше 1/10 максимального диапазона, точность составляет ±[0.025+0.005×(максимальный диапазон/скорректированный диапазон)]% от скорректированного диапазона. |
| Температурный эффект | Всего эффектов на 28 ℃ (50 ℉ ) изменение:
Охватывать≥0.1 URL: ± [0.019% URL + 0.125% Охватывать] Диапазон < 0.1 URL: ± [0.025% URL + 0.125% Диапазон] |
| Долговременная стабильность | Через 12 месяцев ±0.1% от максимального диапазона |
| Установленный эффект местоположения | Максимальное перемещение нулевой точки составляет 0.24 kPa |
| Силовой эффект | < 0.005%/V калиброванного диапазона |
| Эффект вибрации | Любая ось (0～200)Hz , погрешность ±0.05%/g от максимального диапазона |
