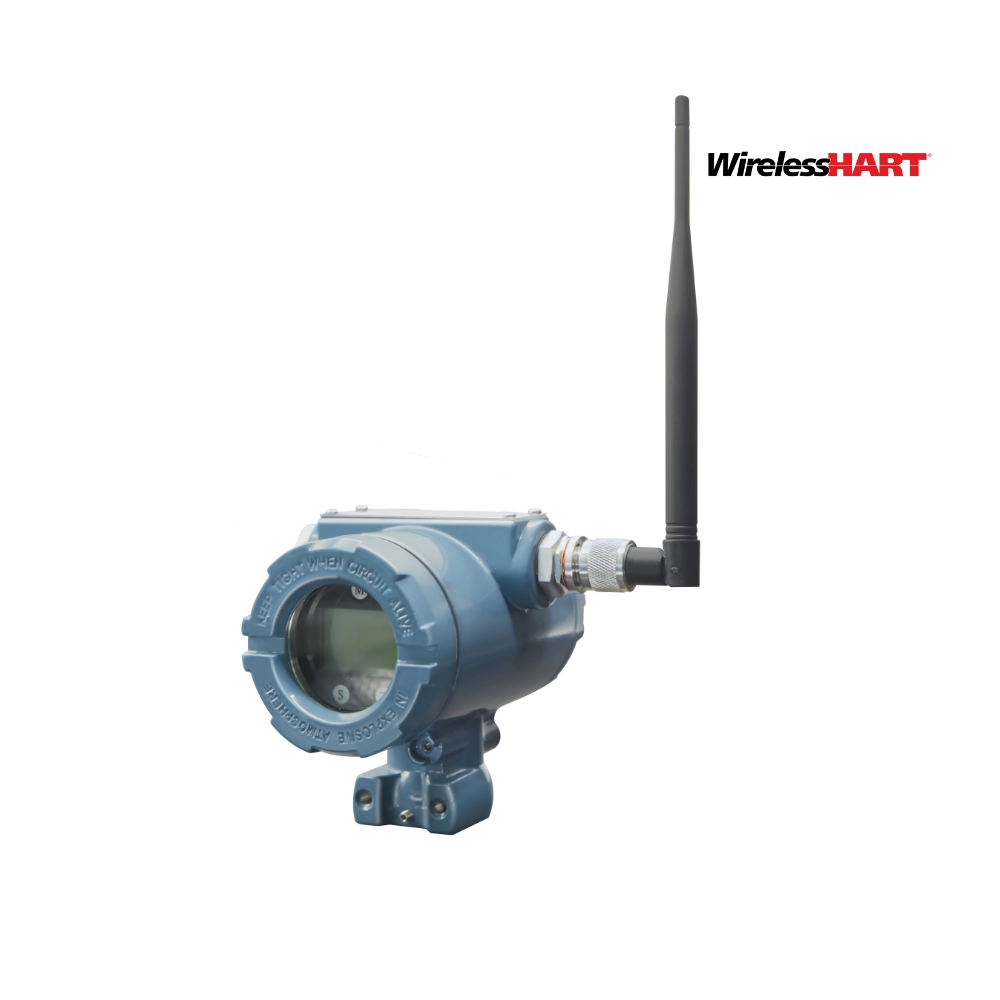

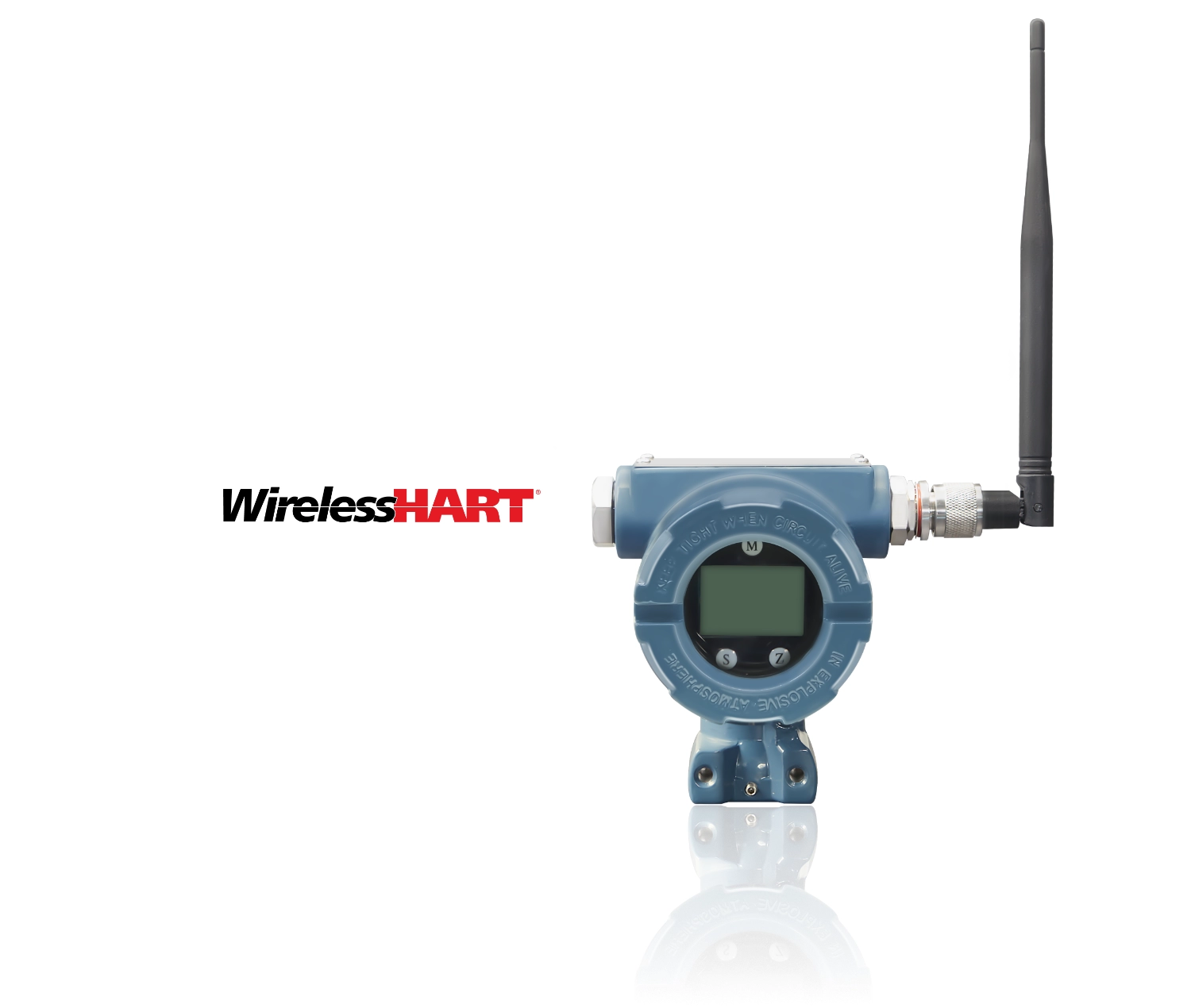

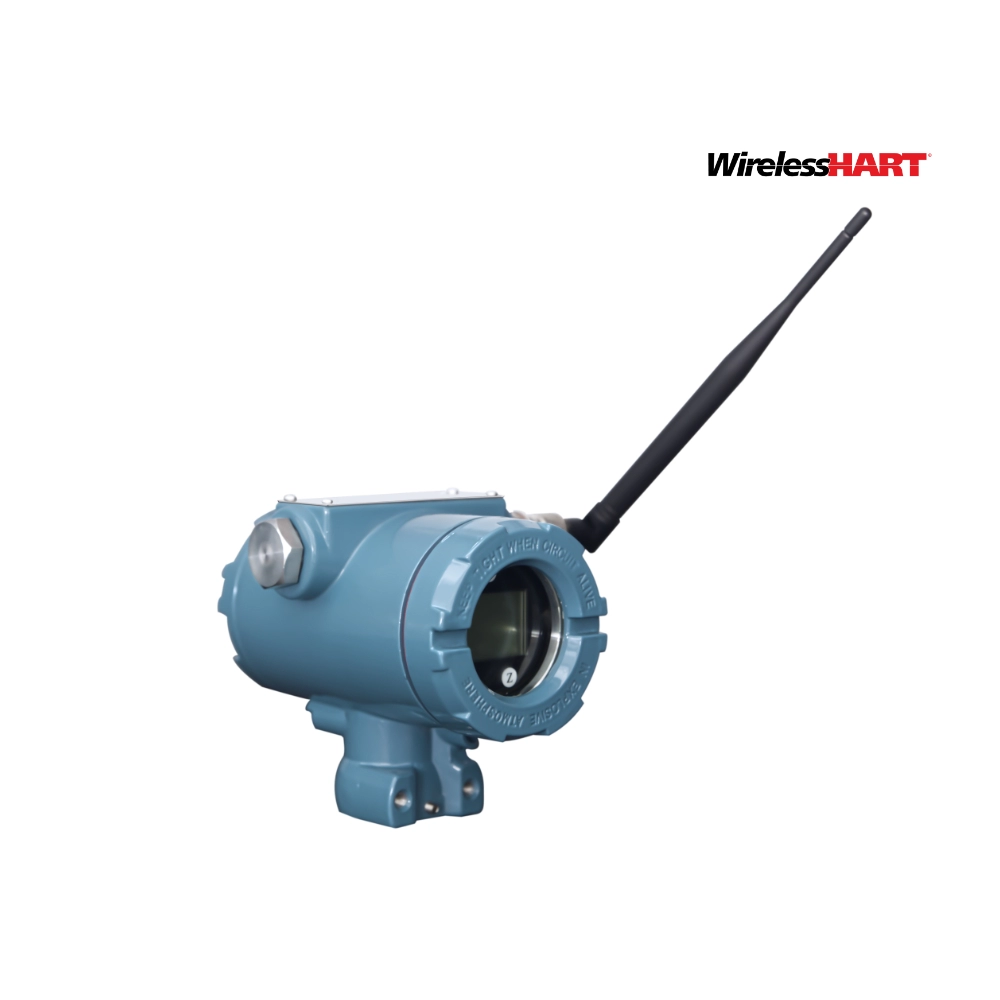

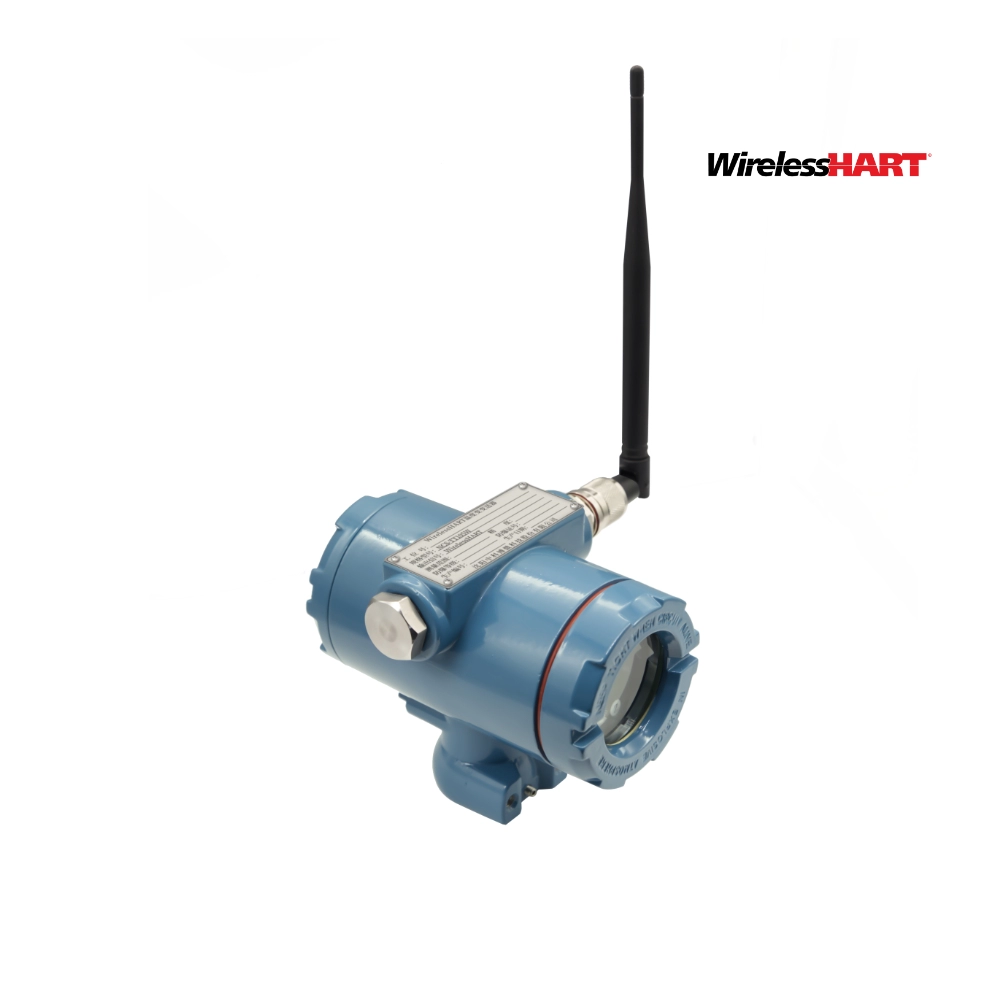

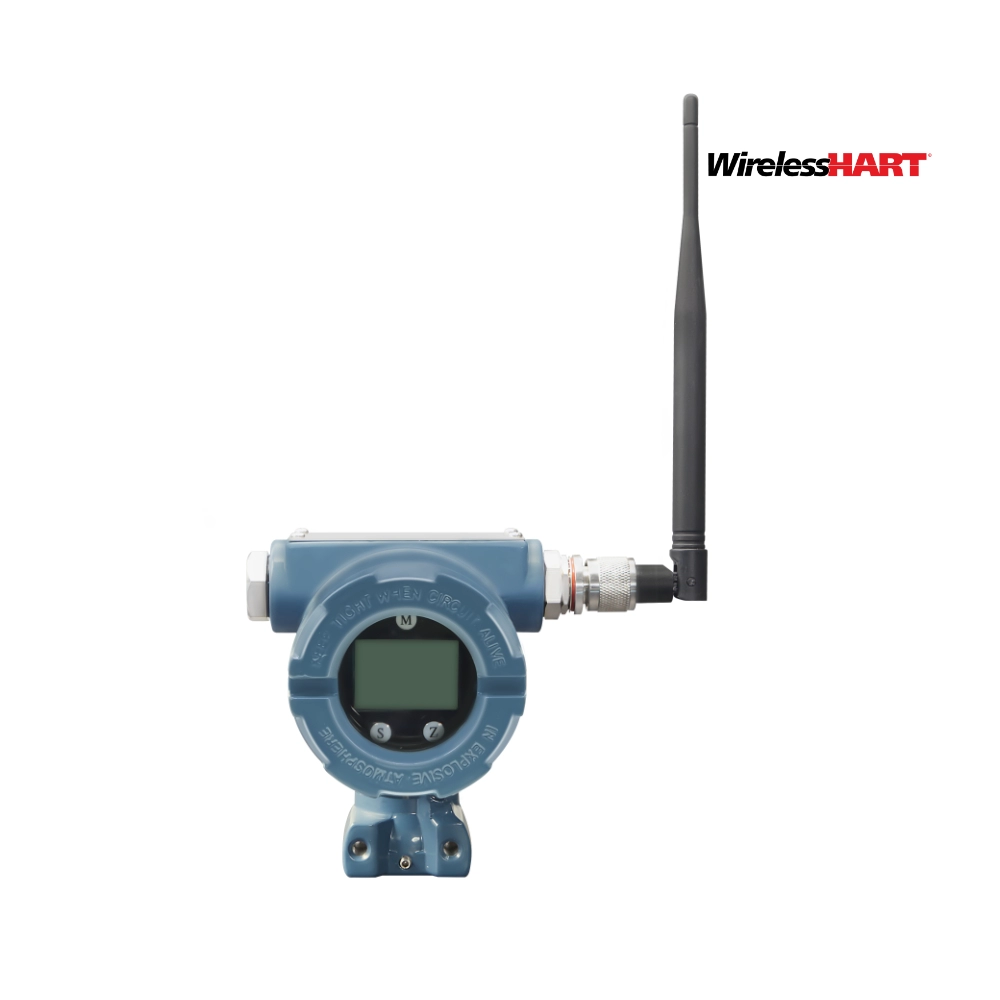

Преобразователь температуры NCS-TT105W WirelessHART
1.Поддержка многих типов датчиков
2. поддержка проводной системы датчиков RTD: 2, 3, 4 проводная система
3. дисплей/интерфейс: может отображать богатую информацию о сборе данных и информацию о беспроводной связи
4.Беспроводные параметры
Соответствуют стандарту спецификации HART7.6
Длительное тестирование на совместимость с аналогичными продуктами многих производителей
Надежность передачи данных>99%
Мощность передачи (0~13 дБм)
Расстояние беспроводной передачи 0~150M
Максимальное время работы до 4 лет
| NCS-TT105W – беспроводной передатчик температуры WirelessHART, разработанный компанией ZKBM. Преобразователь работает с широким спектром терморезисторов сопротивления (RTD), термопар (TC), датчиков сопротивления (Ω) и напряжения (mV) с высокой точностью и широким диапазоном и обеспечивает стабильную и надежную беспроводную связь для автоматизации процессов. Технология WirelessHART безопасна и экономична, не требует прокладки проводов для быстрой установки устройства в точке измерения. ЖК-дисплей для отображения информации о полевых измерениях для улучшения наглядности данных процесса
· Возможность работы с одним датчиком с универсальными входами для датчиков · -Ом (0-500Ω, 0-4000Ω), RTD (Cu50, Cu100, PT100, PT200, PT500, PT1000), · мВ (-100~+100мВ), Т/С (B, E, J, K, N, R, S, T) · Технология WirelessHART безопасна, экономически эффективна и обеспечивает >99% данных надёжность · Лучшая в своем классе точность и стабильность беспроводной связи для автоматизации технологических процессов · Согласование передатчика и датчика обеспечивает более высокую точность, точно соответствуя характеристикам датчика · Характеристики датчика и передатчика · ЖК-дисплей обеспечивает доступ к измерительной и диагностической информации в полевых условиях, · Повышение наглядности процесса · Конструкция с ультранизким энергопотреблением обеспечивает многолетнюю работу без технического обслуживания и замены в полевых условиях · Простой монтаж обеспечивает быстрое оснащение точек измерения без затрат на прокладку кабелей |
Технические характеристики RTD:
Индекс точности комнатной температуры RTD (25°C):
| Тип сигнала | Диапазон датчика (°C) | Точность (25°C) |
| Сигналы сопротивления | 0~500Ω | ±0.04Ω |
| 0~4000Ω | ±0.35Ω | |
| PT100 | -200 ~ 850℃ | ±0.15℃ |
| PT200 | -200 ~ 850℃ | ±0.15℃ |
| PT500 | -200 ~ 850℃ | ±0.15℃ |
| PT1000 | -200 ~ 850℃ | ±0.15℃ |
| CU50 | -50 ~ 150℃ | ±0.15℃ |
| CU100 | -50 ~ 150℃ | ±0.10℃ |
Технические характеристики термопары:
Индекс точности комнатной температуры термопары (25°C):
| Тип сигнала | Диапазон датчика (°C) | Точность (25°C) |
| mV | （-100mV ~ 100mV） | ±0.025mV |
| B | （500 ℃~ 1810℃） | ±0.77℃ |
| E | （-200 ℃~ 1000℃） | ±0.20℃ |
| J | （-190 ℃~ 1200℃） | ±0.35℃ |
| K | （-200 ℃~ 1372℃） | ±0.40℃ |
| N | （-190 ℃~ 1300℃） | ±0.50℃ |
| R | （0 ℃~ 1768℃） | ±0.75℃ |
| S | （0 ℃~ 1768℃） | ±0.70℃ |
| T | （-200 ℃~ 400℃） | ±0.35℃ |
Параметры продукта:
NCS-TT105W WirelessHART Интеллектуальный преобразователь температуры подробные данные с первого взгляда:
| Проекты | Значения параметров |
| Протокол | Беспроводной протокол HART/HART |
| Входной сигнал | Pt100, Pt1000, PT200, PT500, CU50, CU100, 0 ~ 500 Ом,
0～4000Ω;термопара BEJKNRST, -100мВ～100мВ |
| Метод подключения RTD | 2,3,4 провода |
| Батарея | 19000 мАч/3,6 В (один блок) |
| Срок службы батареи | 3 года работы от батареи при температуре окружающей среды 25 ℃ , частоте обновления 1 минута и выключенном ЖК-дисплее |
| Беспроводная мощность | 10 мВт (10 дБм) |
| Дальность беспроводной передачи | 0~150м |
| Усиление антенны | 5 дБи |
| КСВ антенны | ≤2 |
| Диапазон частот антенны | 2400-2500МГц |
| Количество каналов | Один канал |
| Отображать | Сегментный ЖК-дисплей |
| Диапазон температур | Рабочая температура корпуса передатчика: (-20 ~ 70) ℃ |
| Температура хранения | -40 ～ 85 ℃ |
| Диапазон влажности | (0～95)% относительной влажности |
| Время запуска | ≤5 с |
| Пакетный цикл обновления | 1~3600 с настраивается пользователем |
| Регулировка демпфирования | Постоянная времени 0~32с |
| Температура холодного конца | ±0,5 ℃ |
| Рейтинг взрывозащиты | Ex d IIC T4 Gb (разработан в соответствии с этим стандартом, без сертификации) |
| Класс защиты | IP67 |
| Электромагнитная совместимость | стандарт EN61326 |
