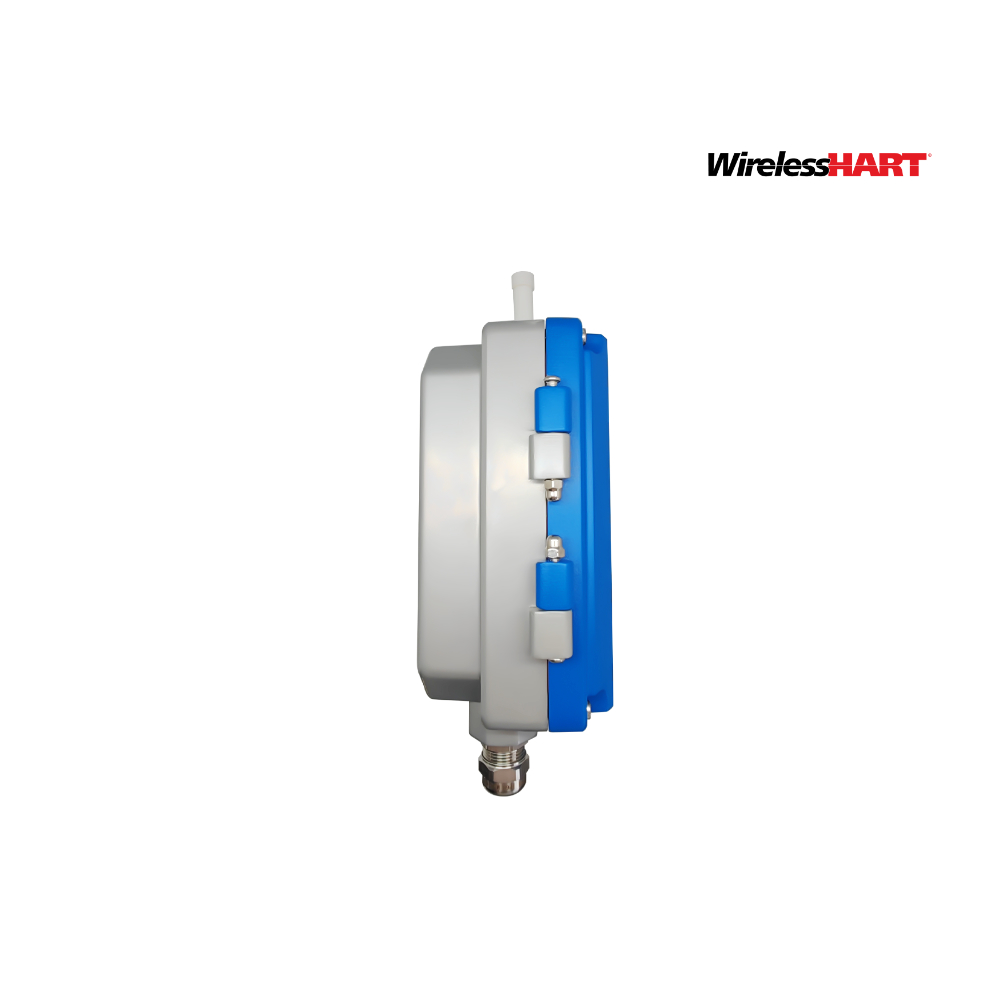

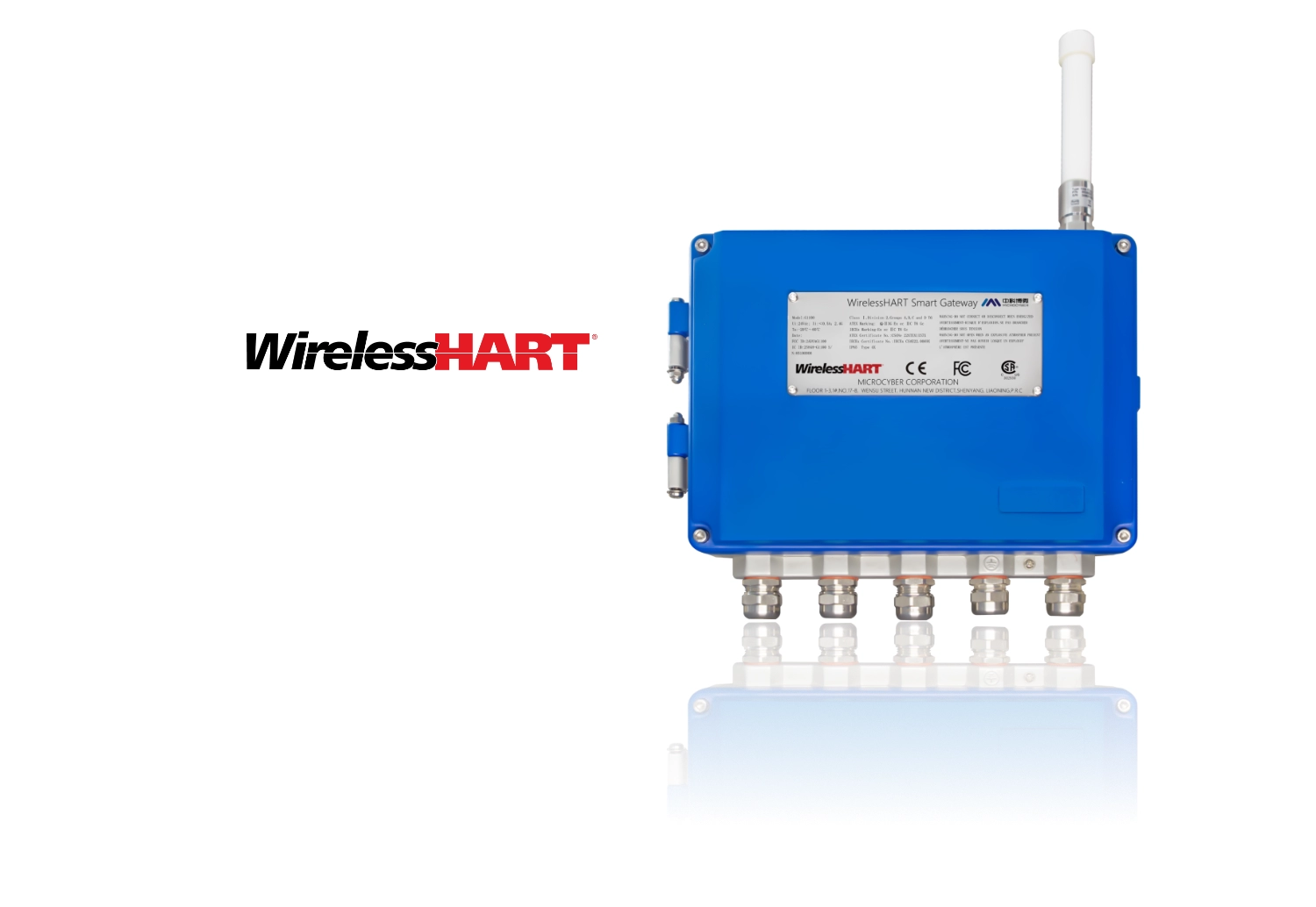

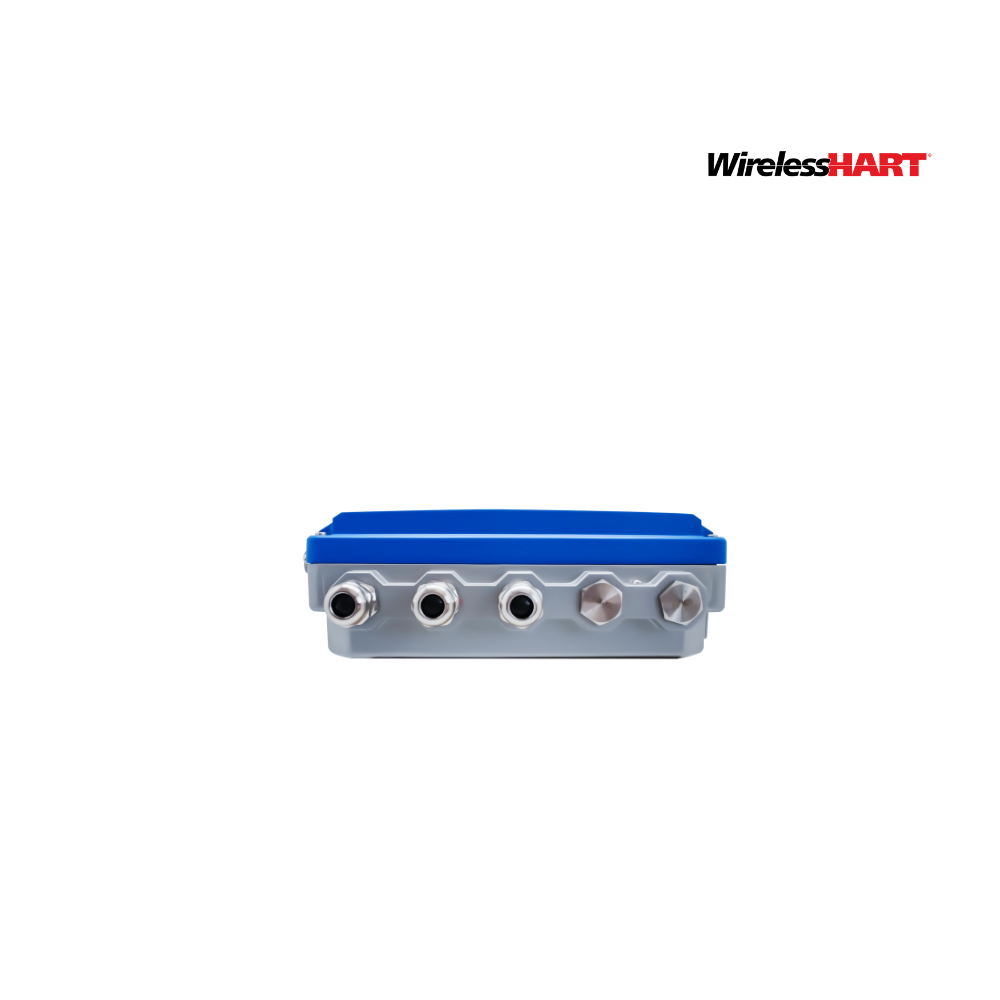

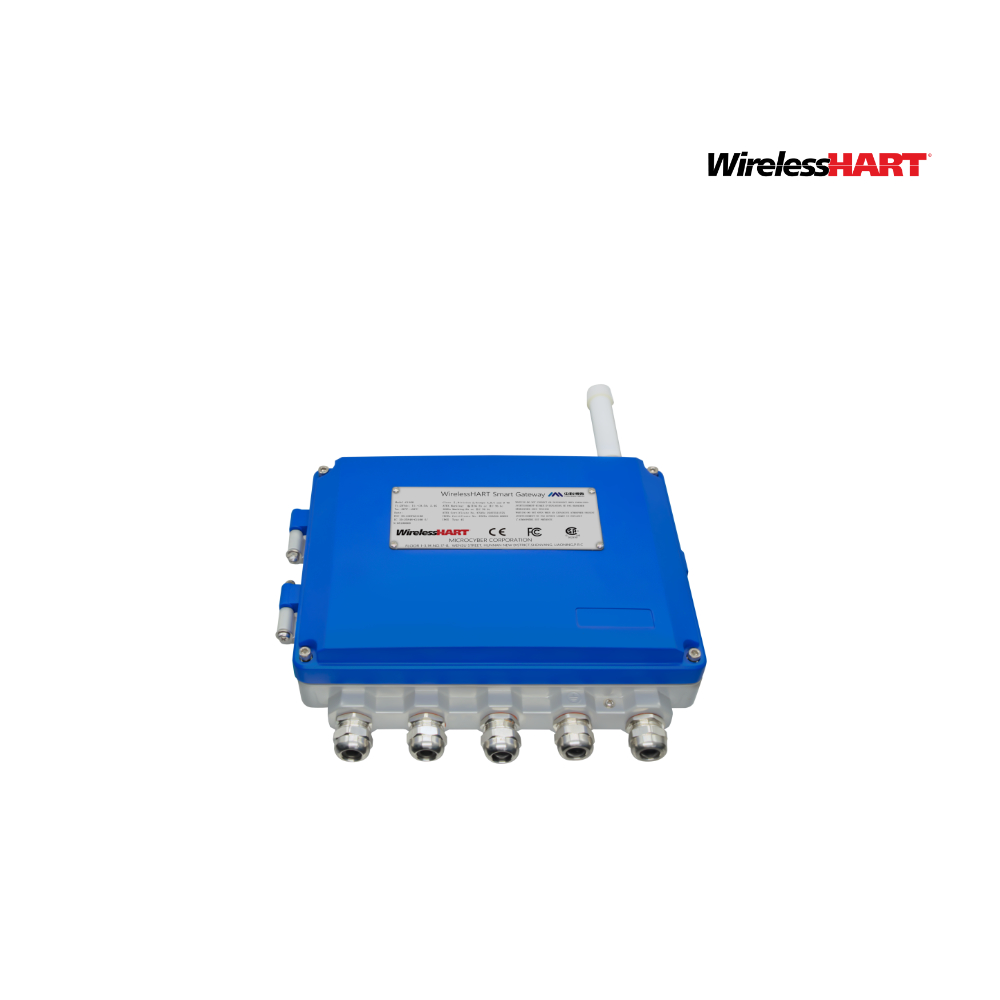

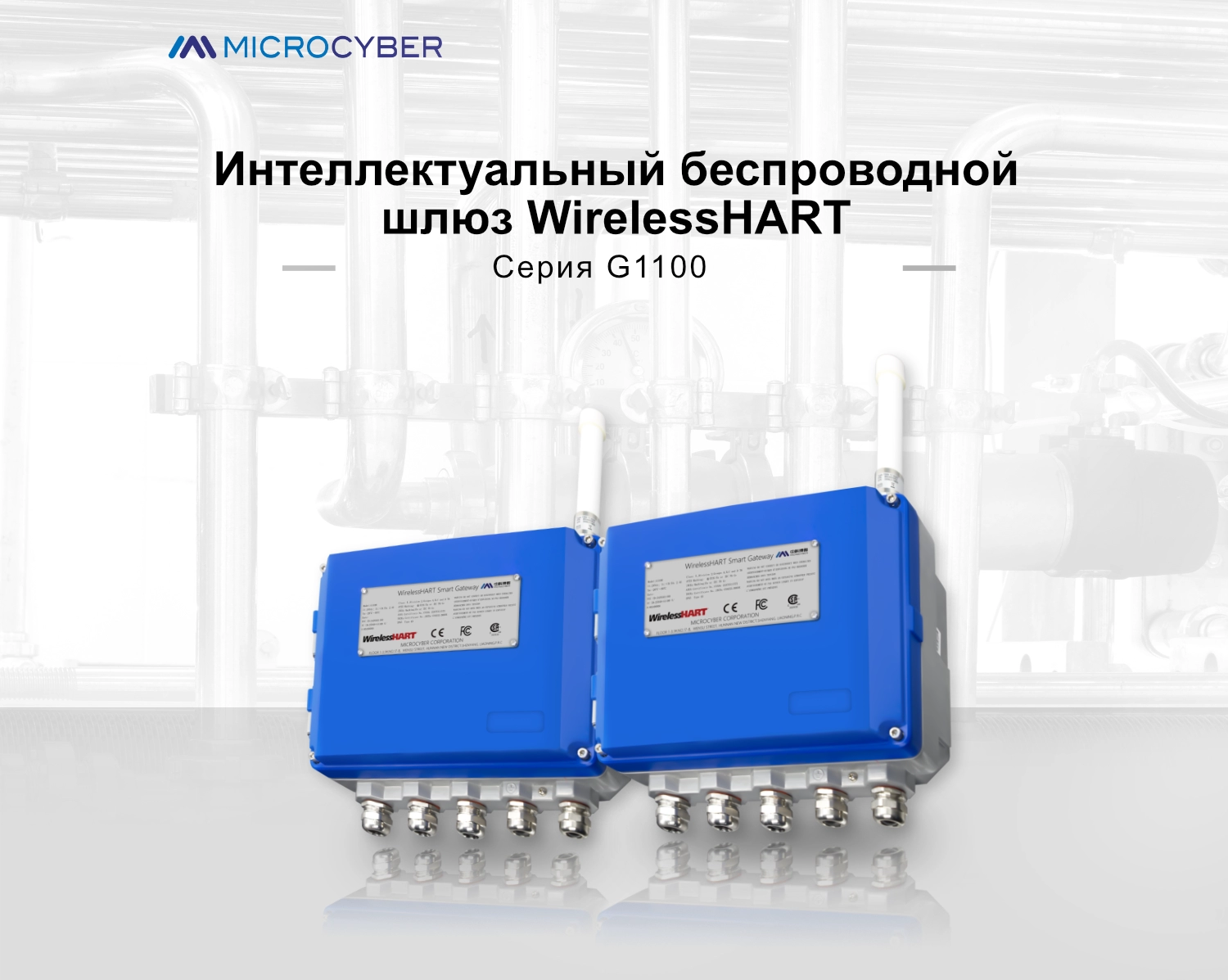

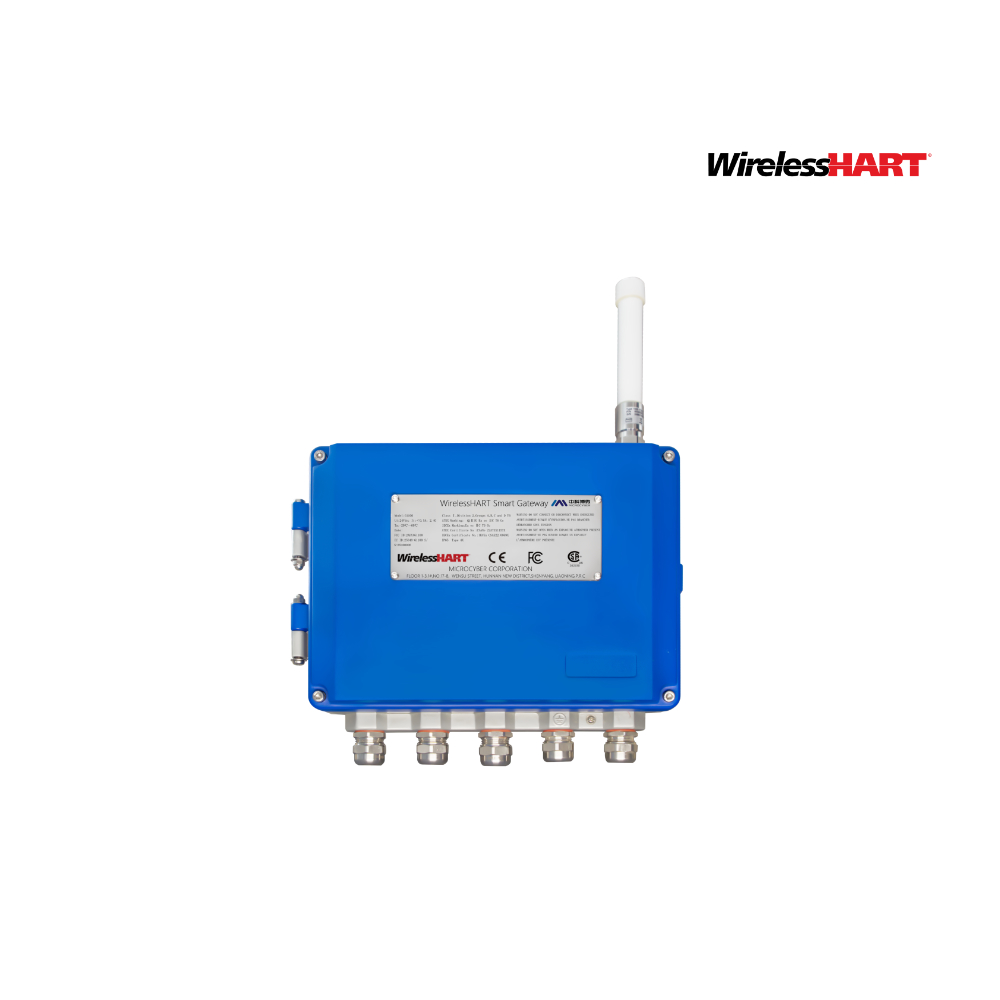

Шлюз G1100 WirelessHART
1. доступ к технологическим данным в режиме реального времени, надежность беспроводной передачи данных до 99%
2. оптимизированная сеть, безопасность и эффективность
3. соответствует спецификации HART 7.6
4. класс взрывозащиты: Ex nA IIC T4 Gc
5. размер сети поддерживает до 500 беспроводных устройств
| Беспроводной шлюз WirelessHART Smart Wireless Gateway отвечает за создание, управление и обслуживание сети WirelessHART, а также за постоянную оптимизацию сети для обеспечения эффективной и безопасной работы устройств в сети. В то же время беспроводной шлюз WirelessHART Smart Wireless Gateway может беспрепятственно интегрировать информацию об устройствах в сети в хост-систему или приложение для работы с данными и обеспечивать соответствующую безопасность.
· Получение данных о технологическом процессе в реальном времени. Надежность беспроводной передачи данных может достигать 99% · Возможность подключения по протоколам Modbus RTU/TCP, OPC и HART-IP · Соответствие протоколу HART 7 · Объединение в сеть до 250 устройств · Класс I, Подразделение 2, Группы A, B, C и D T6 · ATEX: II 3G Ex ec IIC T6 Gc · IECEx: Ex ec IIC T6 Gc · Класс взрывозащиты: Ex nA IIC T4 Gc |
Параметры продукта:
Технические характеристики интеллектуального беспроводного шлюза G1100 WirelessHART：
| Проекты | Значения параметров |
| Входное напряжение | 12~30 В постоянного тока (номинальное значение 24 В постоянного тока) |
| Текущее потребление | 24В, ток < 0,5А |
| Выходная радиочастотная
мощность антенны |
Стандартная антенна:
Наибольший EIRP 10 дБм (10 мВт) |
| Окружающая среда | Диапазон рабочих температур:
-40~70℃ (-4~158℉) Диапазон рабочей скромности: 10-90% связанное с этим смирение |
| EMC | Соблюдайте :
GB-T 17626.2-2006 GB-T 17626.4-2008 GB-T 17626.5-2008 |
| Выбор антенны | Интеграция всенаправленной антенны
Выносная антенна |

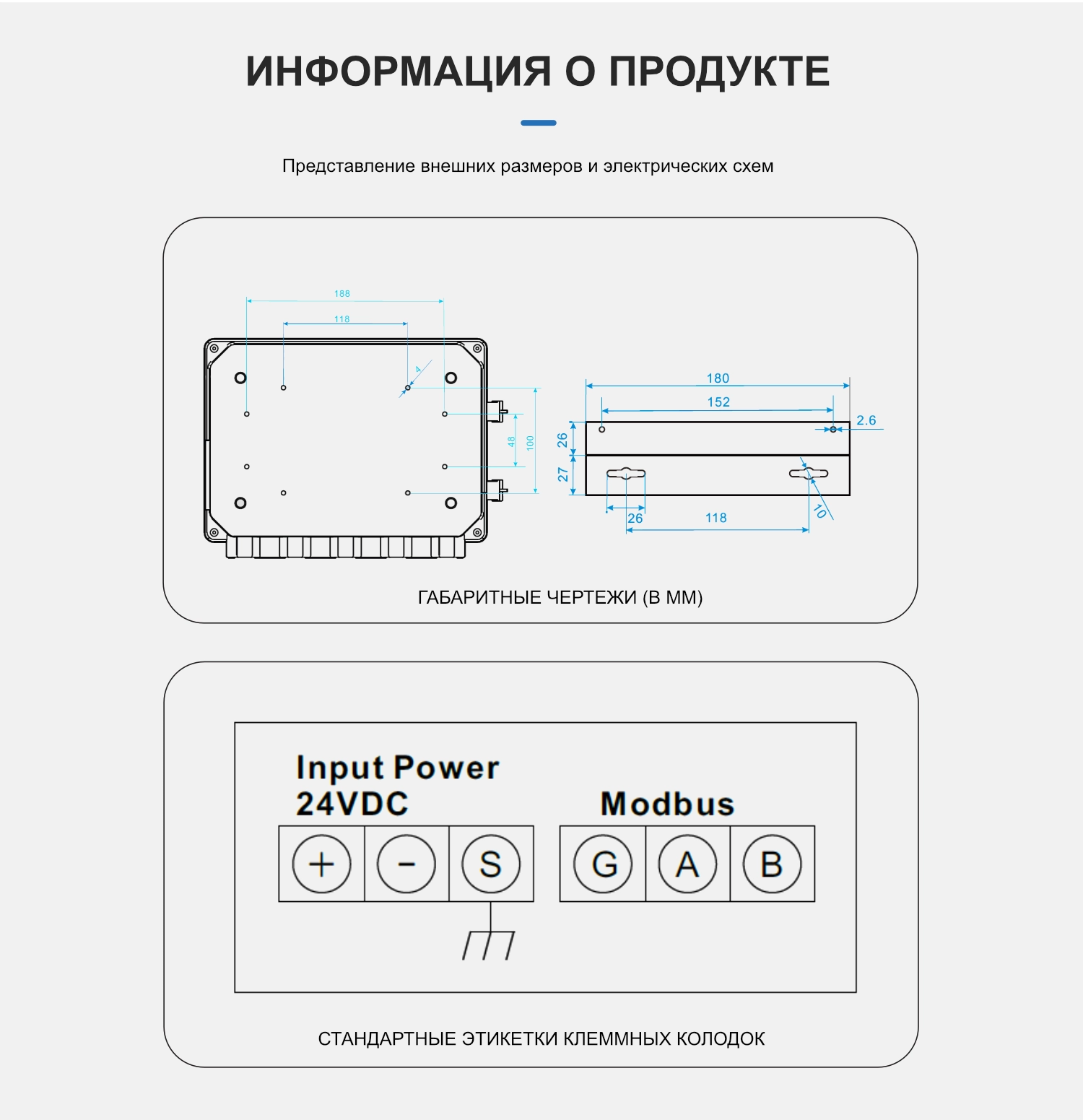

Коммуникационный интерфейс интеллектуального беспроводного шлюза G1100 WirelessHART:
| Проекты | Значения параметров |
| Изоляция RS485
|
Коммуникационное соединение по витой паре для нескольких портов
Modbus RTU Скорость передачи данных: 115200, 57600, 38400, 19200, 9600, 4800, 2400 или 1200 Протокол: Modbus RTU Проводка: Одноэкранированная витая пара, самая длинная дистанция – 1200 м . |
| Ethernet
|
Коммуникационный порт Ethernet 10/100base-Tx
Проводка: Экранированный кабель Cat5E, расстояние проводки – 100 м Протоколы : Modbus TCP, OPC, TCP/IP, HART-IP, https (для веб- интерфейса). |
| Modbus | Поддержка 32-битных плавающих значений, целых значений, булевых типов Modbus RTU и Modbus TCP Регистр Modbus определяется пользователем . |
| OPC | OPC-сервер поддерживает OPC DA v2 |
| HART-IP | Поддерживает режим TCP,
UDP. Поддерживает программное обеспечение HART Server. |
