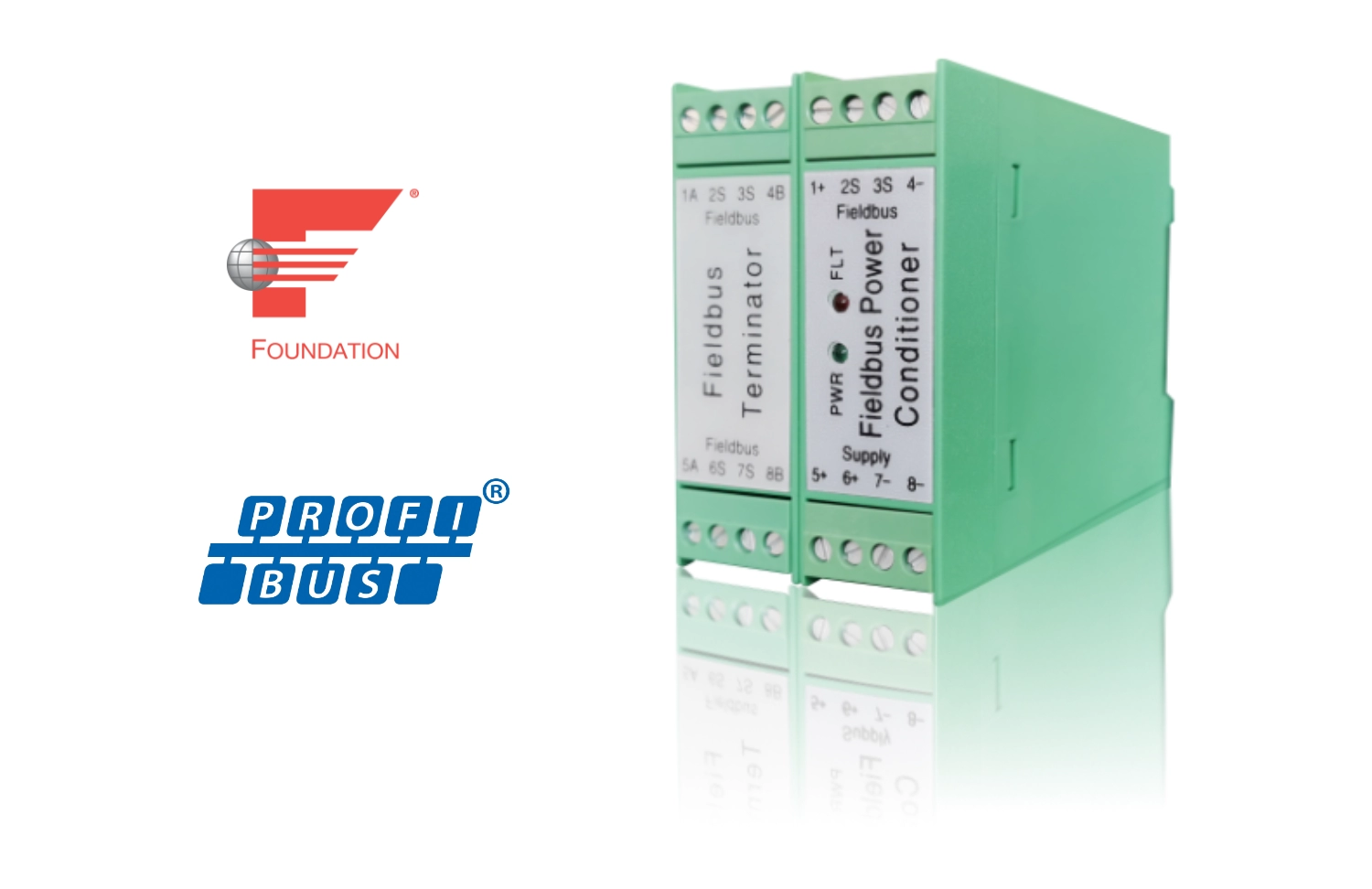

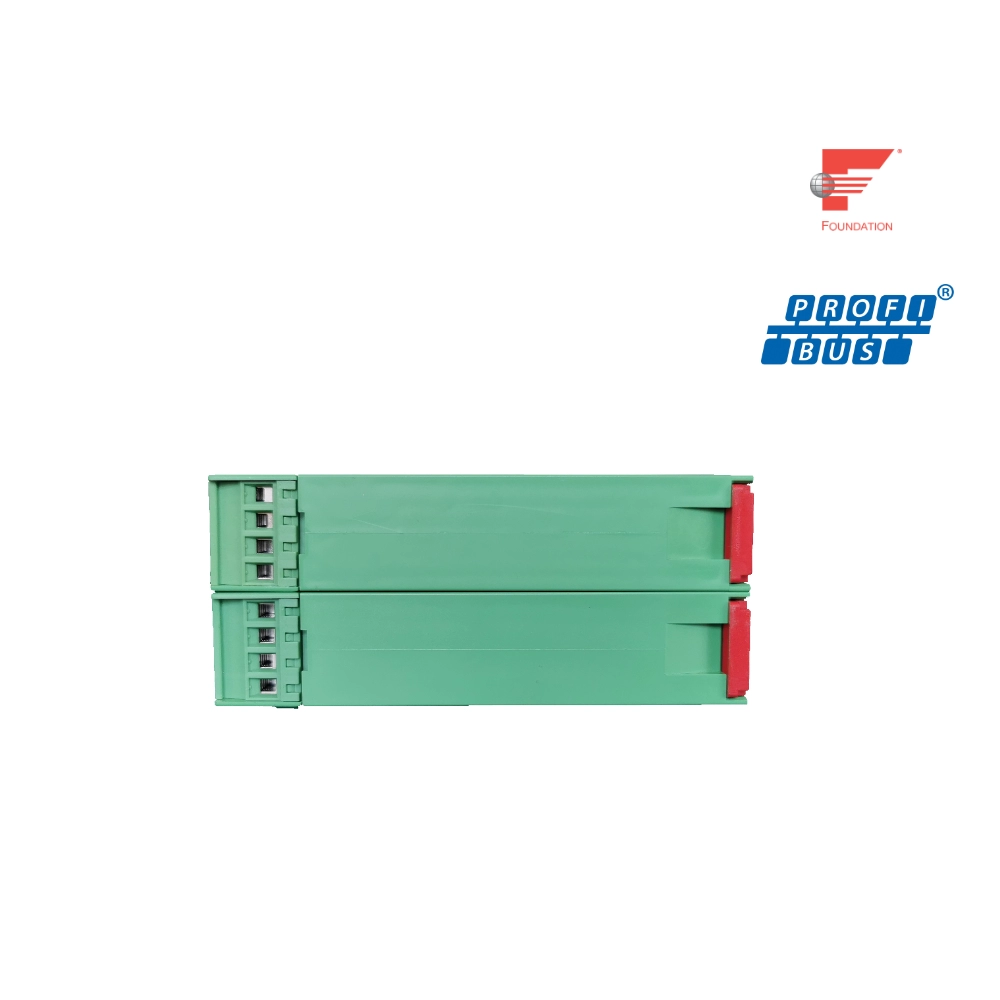

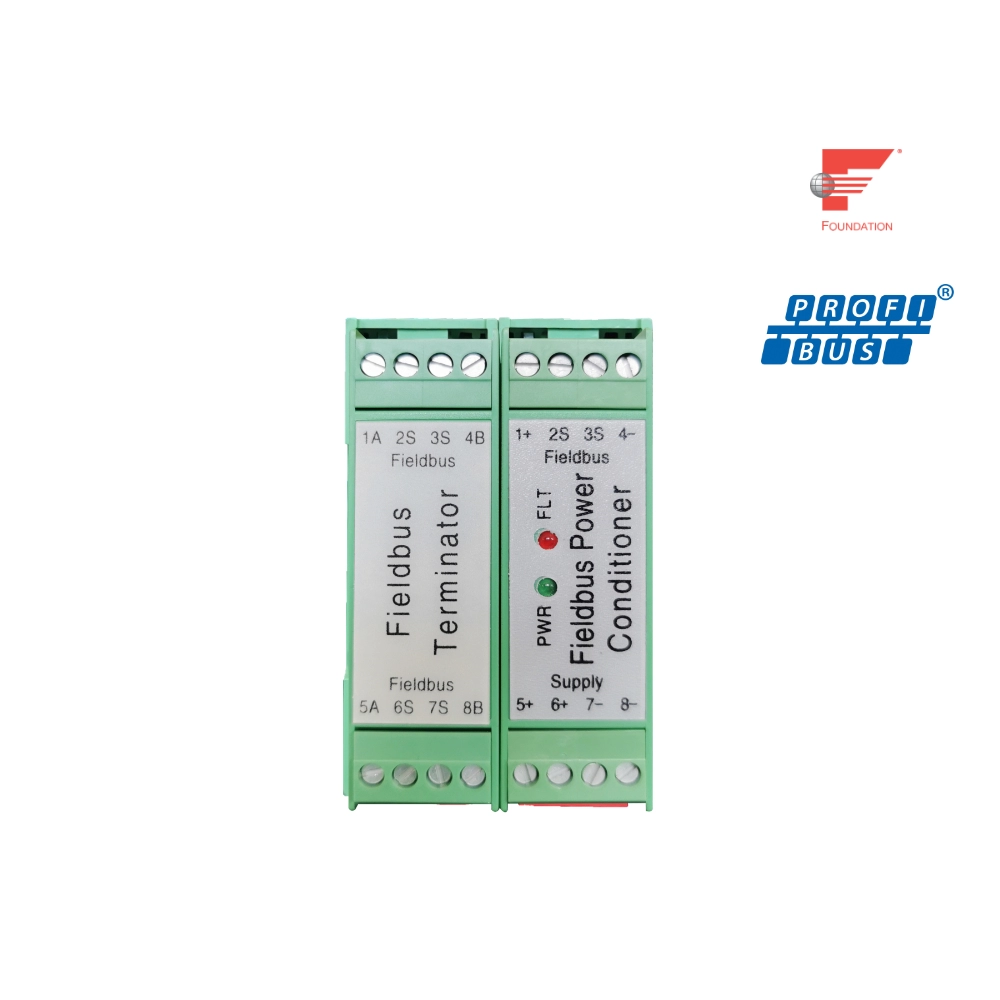

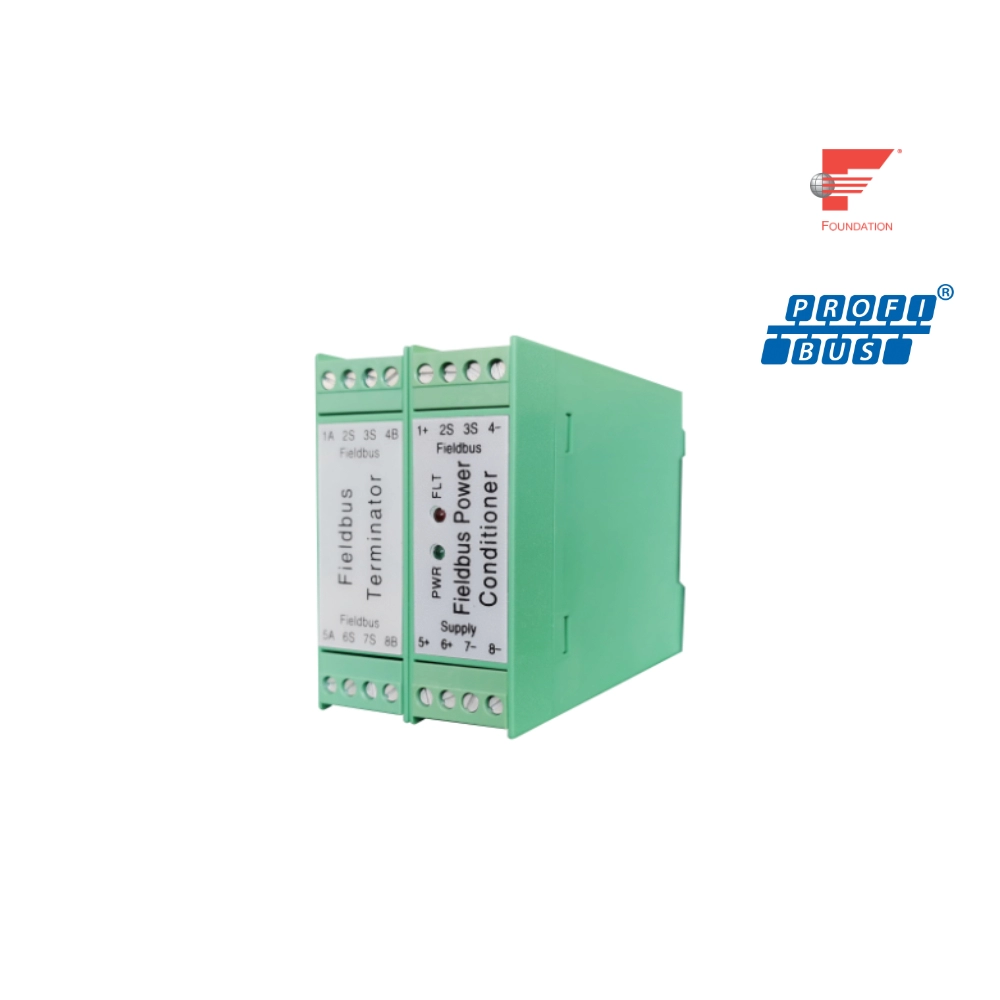

NCS-BP105 Кондиционер питания полевой шины
NCS-BT105 Устройство согласования клемм полевой шины
1. с питанием от шины для полевых шин, соответствующих стандарту IEC 61158-2
2. соответствует спецификации FF-831 для тестирования питания шины
3. поддержка резервирования питания
4. режим активного управления импедансом
5. режим выдачи случайного напряжения, удовлетворяющий требованиям к питанию на больших расстояниях
| Кондиционеры питания для полевых шин (далее – Bus Power): подходят для систем управления полевыми шинами Foundation Fielbus и Profibus PA, обеспечивая питание устройств, питающихся от шины. В источнике питания шины используется активное управление импедансом, что значительно повышает нагрузочную способность по сравнению с простыми пассивными решениями; кроме того, он обеспечивает равномерную характеристику импеданса, что в сочетании с согласующим устройством воспроизводит идеальные сигналы шины. Панель блока питания шины имеет два светодиодных индикатора – для индикации питания и перегрузки по току, что облегчает обслуживание. В источнике питания шины предусмотрен внутренний согласующий модуль, который можно использовать, если резервирование питания шины не применяется. Источник питания шины может поддерживать резервирование питания, что позволяет повысить надежность системы при использовании двух резервных подключений к шине.
Устройство согласования оконечных устройств полевой шины (далее – устройство согласования): используется совместно с источником питания шины, устанавливается на конце шины для реализации функции согласования импеданса сигналов и одновременно завершает преобразование токовых сигналов в сигналы напряжения. · Источник питания шины, подходящий для полевой шины, соответствующей стандарту IEC 61158-2 · Соответствует спецификации испытаний источника питания шины FF-831 · Поддерживает резервное подключение источника питания · Выходное напряжение сервопривода, отвечающее требованиям питания на больших расстояниях питание |
Параметры продукта:
NCS-BP105 Кондиционер питания полевой шины и NCS-BT105 Устройство согласования клемм полевой шины Описание параметров:
| Проекты | Значения параметров |
| Входное напряжение | 15В~34В (требуется входное питание, изолированное от земли) |
| Падение выходного напряжения | 2~6 В, зависит от величины нагрузки |
| Номинальный выходной ток | 330 мА |
| Защита от перегрузки по току | >400 мА |
| Рабочая температура | -30 ～ 70 ℃ |
| Диапазон влажности | 0 ～ 85% ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ |
| Вибрация | GB-T 2423.10-2008/IEC 60068-2-2:1995 Вибрация (синусоидальная): частота 10-200Гц; количество петель развертки на ось 10; амплитуда 10м/с22 или 0,35мм.
Частота 10-200 Гц; число развернутых контуров по каждой оси 10; амплитуда 10 м/с22 или 0,35 мм. |
| Электромагнитная совместимость | Соответствует стандарту GB/T 18268.1-2010 “Требования к электромагнитной совместимости электрического оборудования для измерения, управления и лабораторного использования Часть 1: Общие требования” для промышленных объектов.
Общие требования” в части требований к помехоустойчивости для промышленных объектов. Метод испытаний порта FF основан на стандарте GB/T 18268.23-2010 “Электромагнитная совместимость электрического оборудования для измерения, управления и лабораторного использования”. Метод испытания порта FF основан на GB/T 18268.23-2010 “Требования к электромагнитной совместимости электрического оборудования для измерения, управления и лабораторного использования, часть 23: Специальные требования”. Конфигурация испытаний, условия эксплуатации и критерии эффективности для передатчиков со встроенным или удаленным формированием сигналаПереведено с помощью www.DeepL.com/Translator (бесплатная версия) |
| Класс защиты | IP20 |
