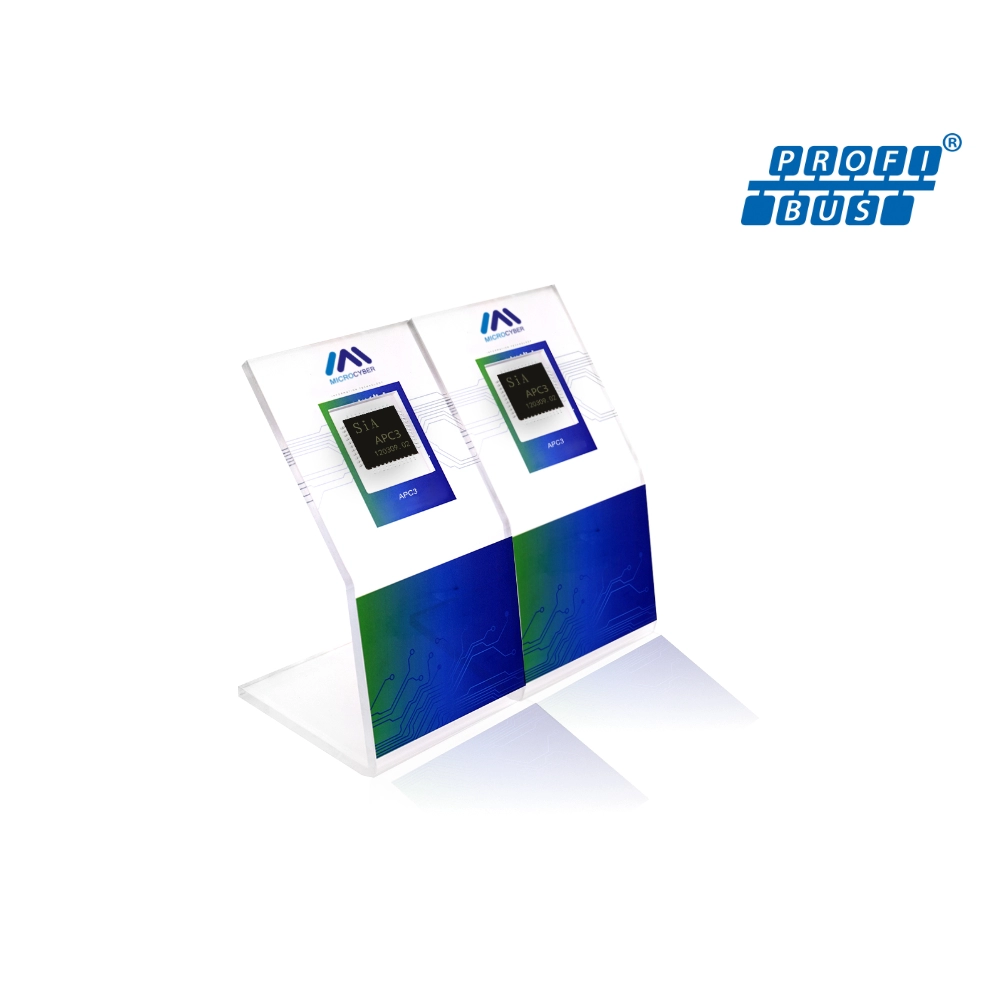

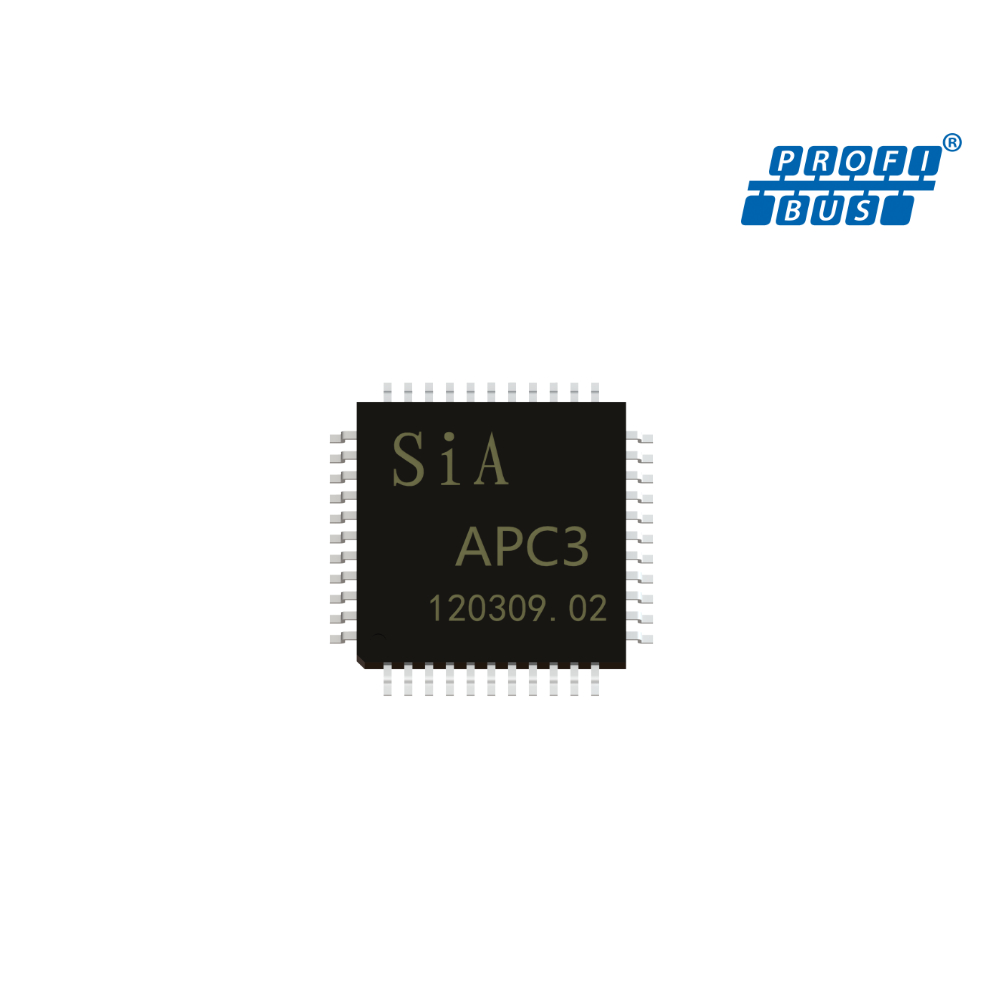

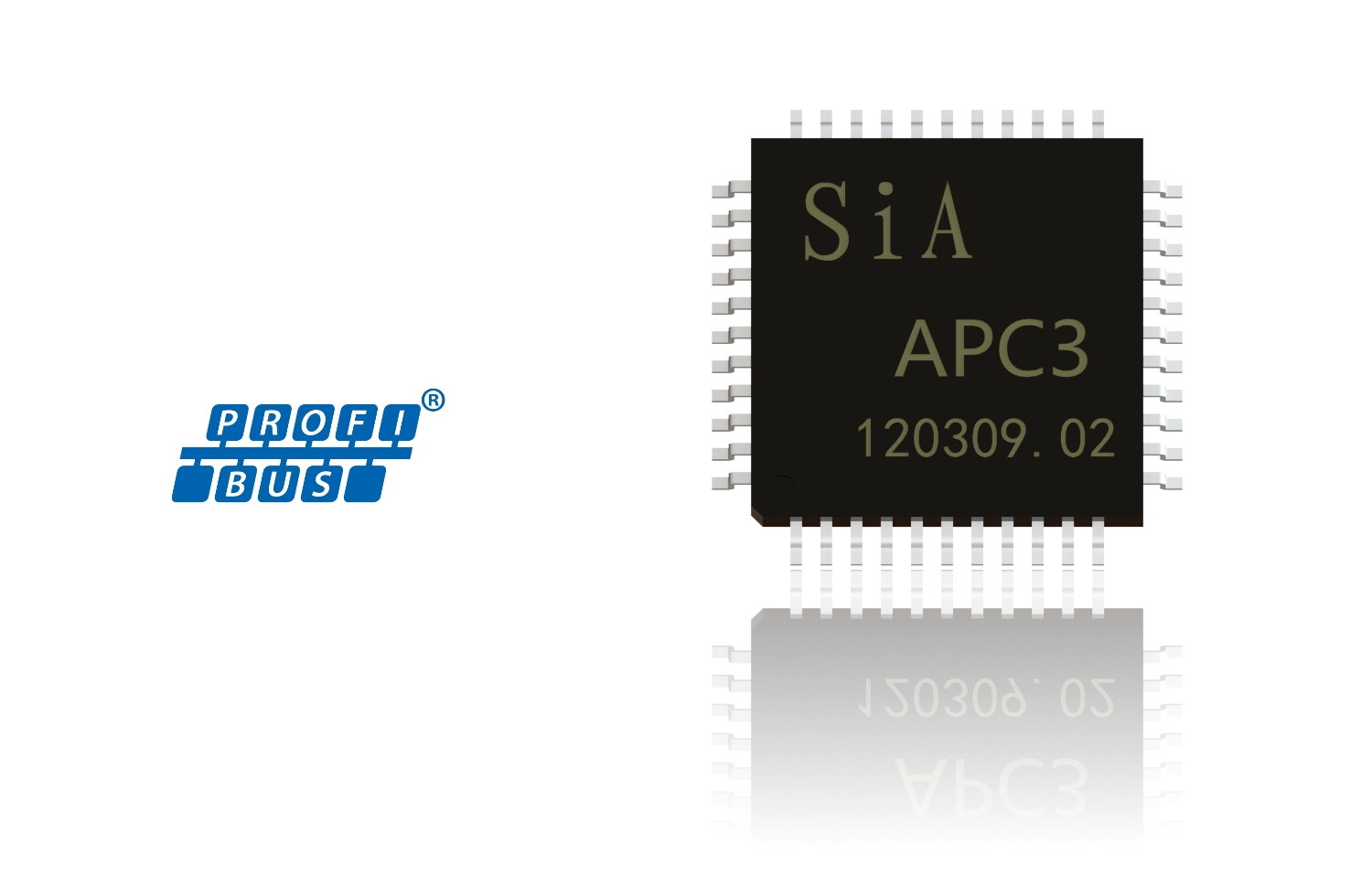

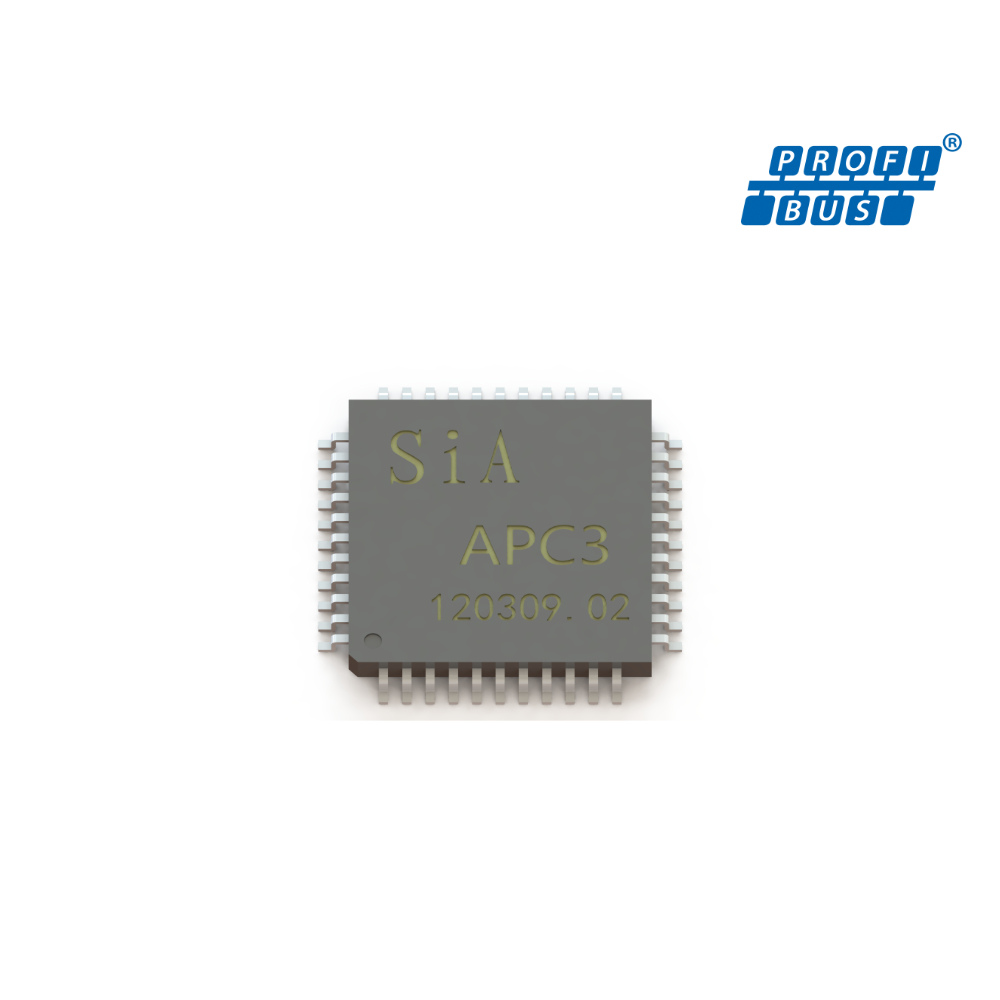

Контроллер связи с полевой шиной APC3 (DP)
1. рабочая температура: -40~85°C
2. напряжение питания: 3,3 V
3. встроенная двухпортовая оперативная память объемом 1,5 Кбайт
4. полная совместимость с SPC3LV
5. определение выводов полностью совместимо с VPC3 в режиме 2K
6. автоматическое распознавание скорости передачи данных в диапазоне 9,6~12 Мбит/с
7. поддержка режимов интерфейса процессоров Intel и Motorola
8. Корпус LQFP44

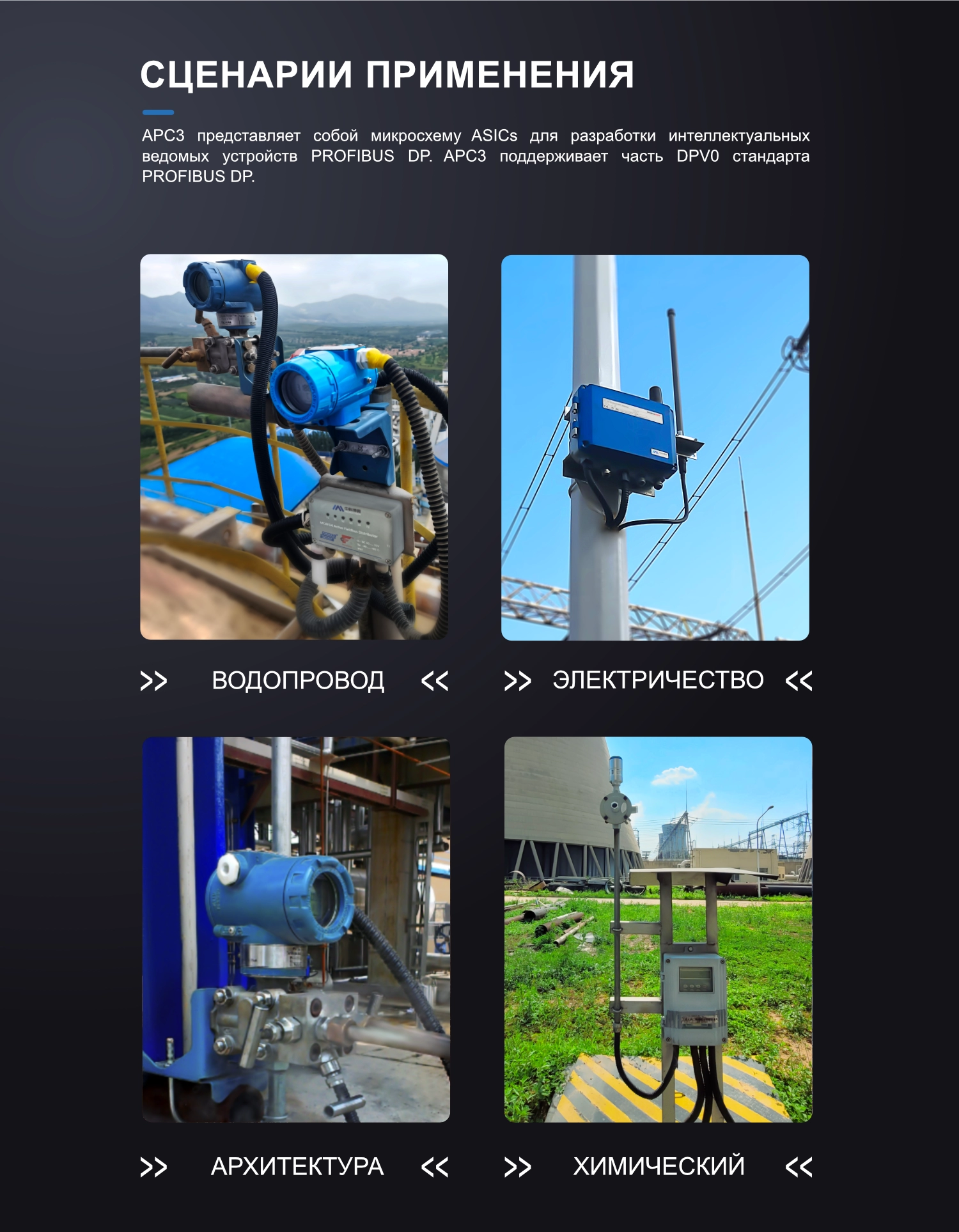

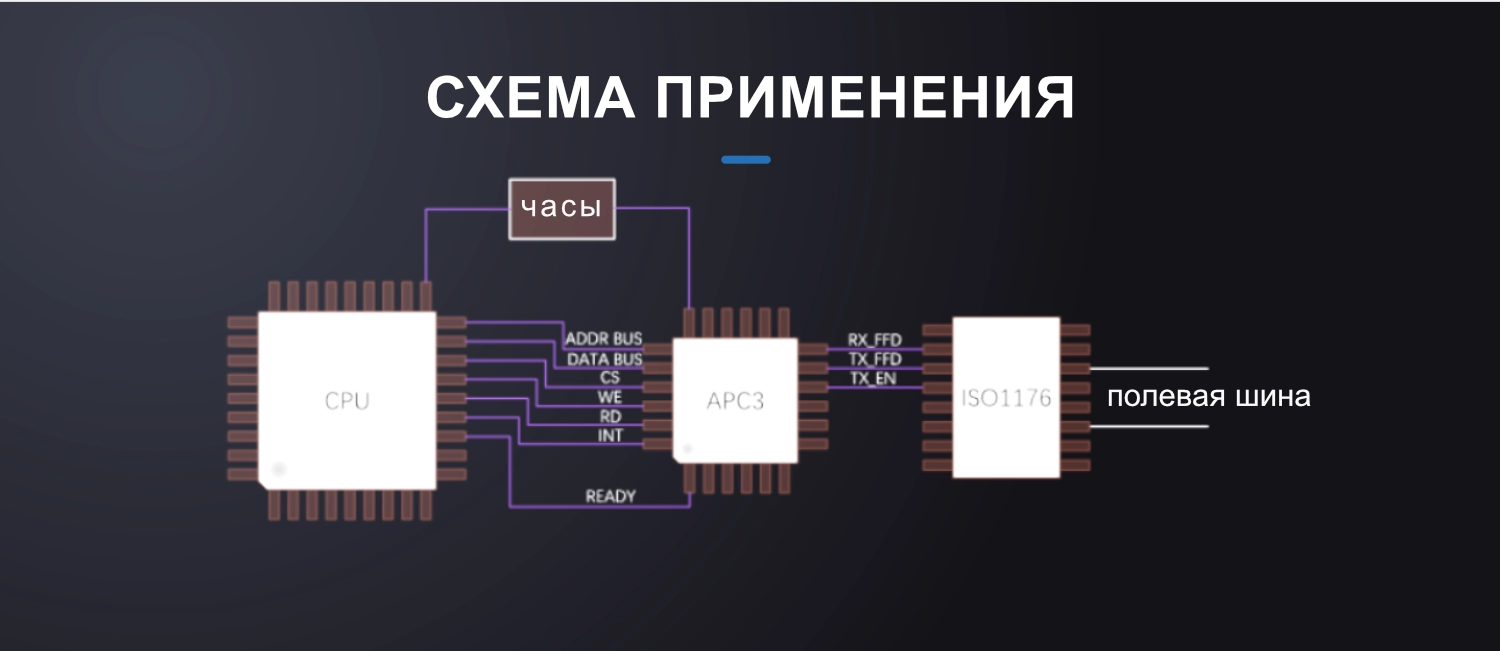

| APC3 представляет собой микросхему ASICs для разработки интеллектуальных ведомых устройств PROFIBUS DP. APC3 поддерживает часть DPV0 стандарта PROFIBUS DP.
· Определение выводов совместимо с VPC3 в режиме 2K · Автоматическое определение скорости передачи данных 9,6~12 Мбит/с · Поддержка режимов интерфейса процессоров Intel и Motorola · Встроенная двухпортовая оперативная память объемом 1,5 КБайт · Рабочая температура: -40℃~85℃ · Напряжение питания: 3,3 В · Совместимость с SPC3LV |

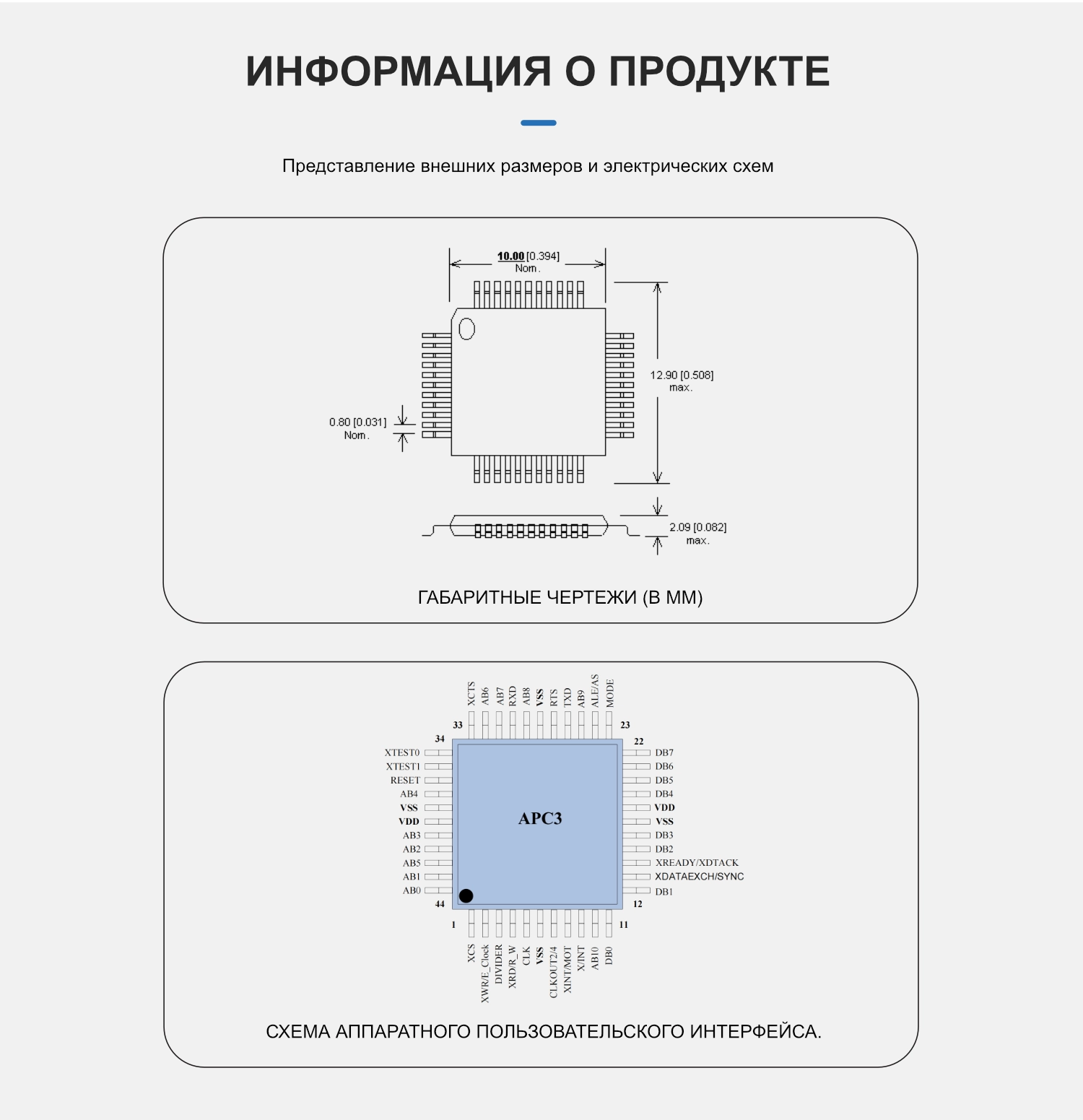

Chapter 3Описание контактов:
Детали контроллера связи с полевой шиной APC3：
|
Pin |
Имя сигнала | ln/Out | Описание | Источник/Предназначение | |
| 1 | XCS | l(C) | Chip-Select | Режим C32 : подключите к VDD
Режим C165: CS-сигнал |
ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР (80C165) |
| 2 | XW R/E_CLOCK | l(C) | Сигнал записи / E_Clock для Motorola | CPU | |
| 3 | DlVlDER | l(C) | Настройка масштабирования
Коэффициент для CLKOUT2/4 |
‘O’ = CLK, деленный на 4
‘1’ = CLK делится на 2 |
|
| 4 | XRD/R_W | l(C) | Сигнал чтения / Чтение _Запись для Motorola | CPU | |
| 5 | CLK | l(TS) | Вход тактового импульса | Система | |
| 6 | VSS | ||||
| 7 | CLKOUT2/4 | O | Выход тактового сигнала (системный тактовый генератор, деленный на 2 или 4) | Система, процессор | |
| 8 | XlNT/MOT | l(C) | ‘0’ = Интерфейс Intel
‘1’ = Интерфейс Motorola |
Конфигурационный вывод | |
| 9 | Х/ЛНТ | O | lnterrupt | CPU; lnterrupt-Controller | |
| 10 | AB10 | l(CPD) | Адресная шина | C32 Режим: ‘0’
C165 Режим: Адресная шина |
Система, процессор |
| 11 | DB0 | l(C)/O | Шина данных | Режим C32: Мультиплексированная шина данных/адреса
Режим C165: Разделение шины данных/адреса |
Центральный процессор, память |
| 12 | DB1 | l(C)/O | |||
| 13 | XDATAEXCH | O | Указывает состояние DATA-EXCH для PROFlBUS-DP | LED | |
| 14 | XREADY/XDTACK | O | Готовность к работе с внешним ЦП | Система, процессор | |
| 15 | DB2 | l(C)/O | Шина данных | Режим C32: Мультиплексированная шина данных/адреса
Режим C165: Разделение шины данных/адреса |
Центральный процессор, память |
| 16 | DB3 | l(C)/O | |||
| 17 | VSS | ||||
| 18 | VDD | ||||
| 19 | DB4 | l(C)/O | Шина данных | Режим C32: Мультиплексированная шина данных/адреса
Режим C165: Разделение шины данных/адреса |
Центральный процессор, память |
| 20 | DB5 | l(C)/O | |||
| 21 | DB6 | l(C)/O | |||
| 22 | DB7 | l(C)/O | |||
| 23 | РЕЖИМ | l | ‘0’ = шина данных/адреса 80C166 разделена; сигнал готовности
‘1’ = мультиплексированная шина данных/адреса 80C32, фиксированная синхронизация |
Конфигурационный вывод | |
| 24 | ALE/AS | l(C) | Адресная защелка
включить |
Режим C32: ALE
C165 режим: <log> 0 |
ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР (80C32) |
| 25 | AB9 | l | Адресная шина | C32 Режим: ‘0’
C165 Режим: Адресная шина |
Центральный процессор (C165), память |
| 26 | TXD | O | Последовательный порт отправки | Интерфейс PROFIBUS | |
| 27 | RTS | O | Запрос на отправку | Интерфейс PROFIBUS | |
| 28 | VSS | ||||
| 29 | AB8 | I(C) | Адресная шина | C32 Режим: ‘0’
C165 Режим: Адресная шина |
Центральный процессор (C165), память |
| 30 | RXD | I(C) | Порт последовательного приема | Интерфейс PROFIBUS | |
| 31 | AB7 | I(C) | Адресная шина | C32 Режим: ‘0’
C165 Режим: Адресная шина |
Центральный процессор (C165), память |
| 32 | AB6 | I(C) | |||
| 33 | XCTS | I(C) | Clear to Send: ‘O’ = разрешение отправки | FSK-модем | |
| 34 | XTEST0 | I(C) | Контакт должен быть подключен к VDD. | ||
| 35 | XTEST1 | I(C) | Контакт должен быть подключен к VDD. | ||
| 36 | СБРОС | I(CS) | Соедините вход сброса с выводом порта процессора. | ||
| 37 | AB4 | I(C) | Адресная шина | C32 Режим: ‘0’
C165 Режим: Адресная шина |
Центральный процессор (C165), память |
| 38 | VSS | ||||
| 39 | VDD | ||||
| 40 | AB3 | I(C) | Адресная шина | C32 Режим: ‘0’
C165 Режим: Адресная шина |
Центральный процессор (C165), память |
| 41 | AB2 | I(C) | |||
| 42 | AB5 | I(C) | |||
| 43 | AB1 | I(C) | |||
| 44 | AB0 | I(C) | |||
