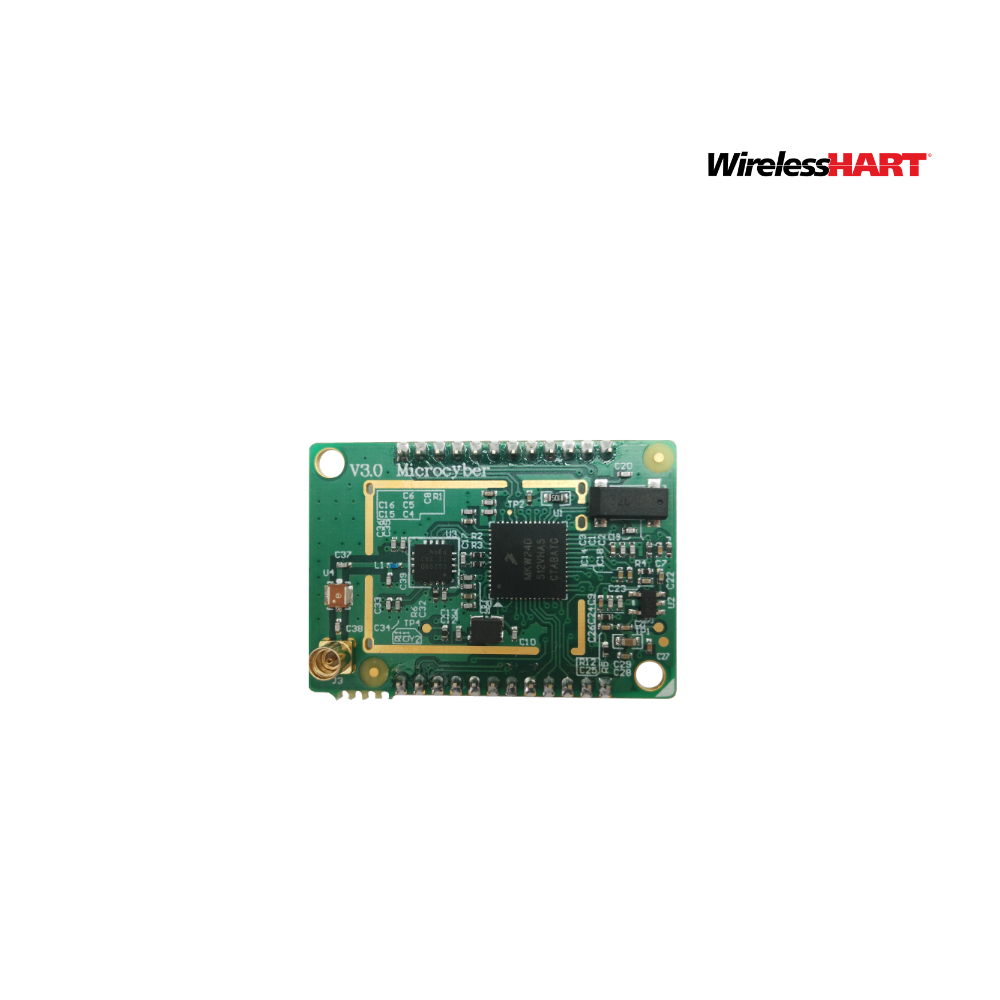

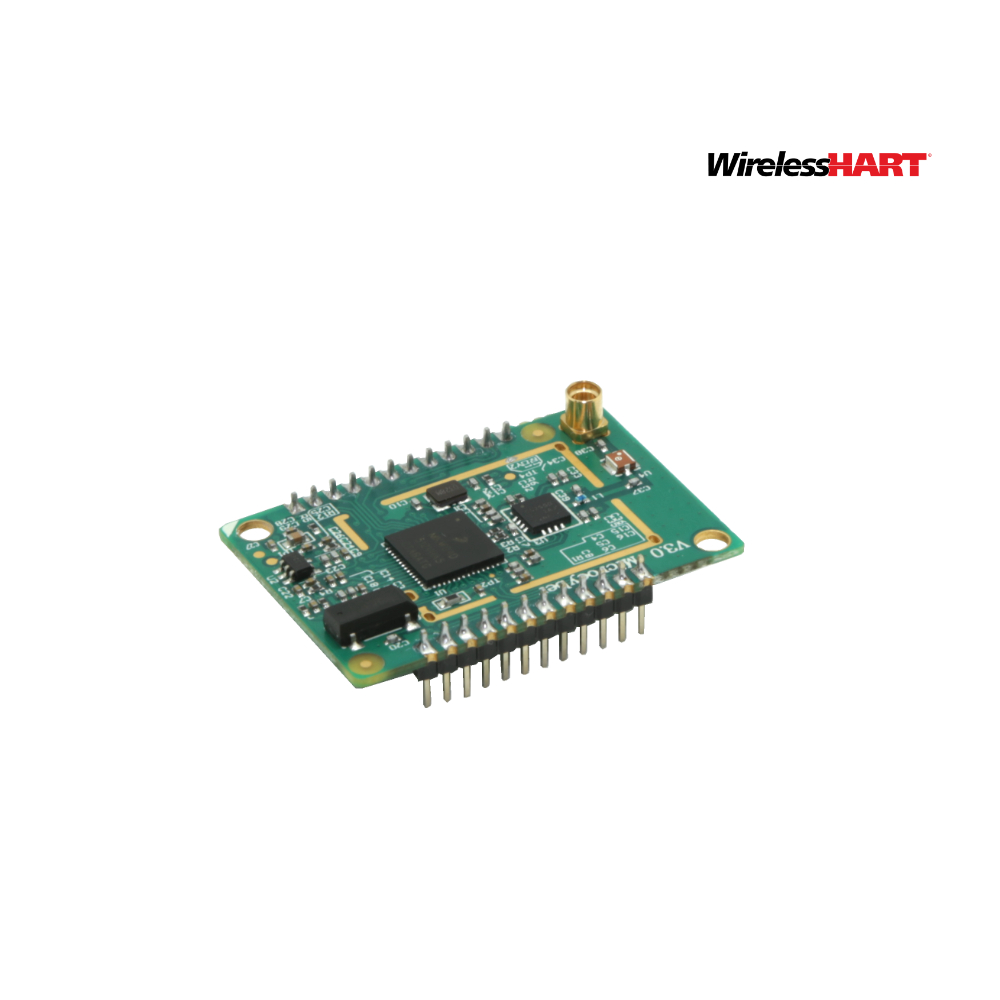

Модуль связи M1100S WirelessHART:

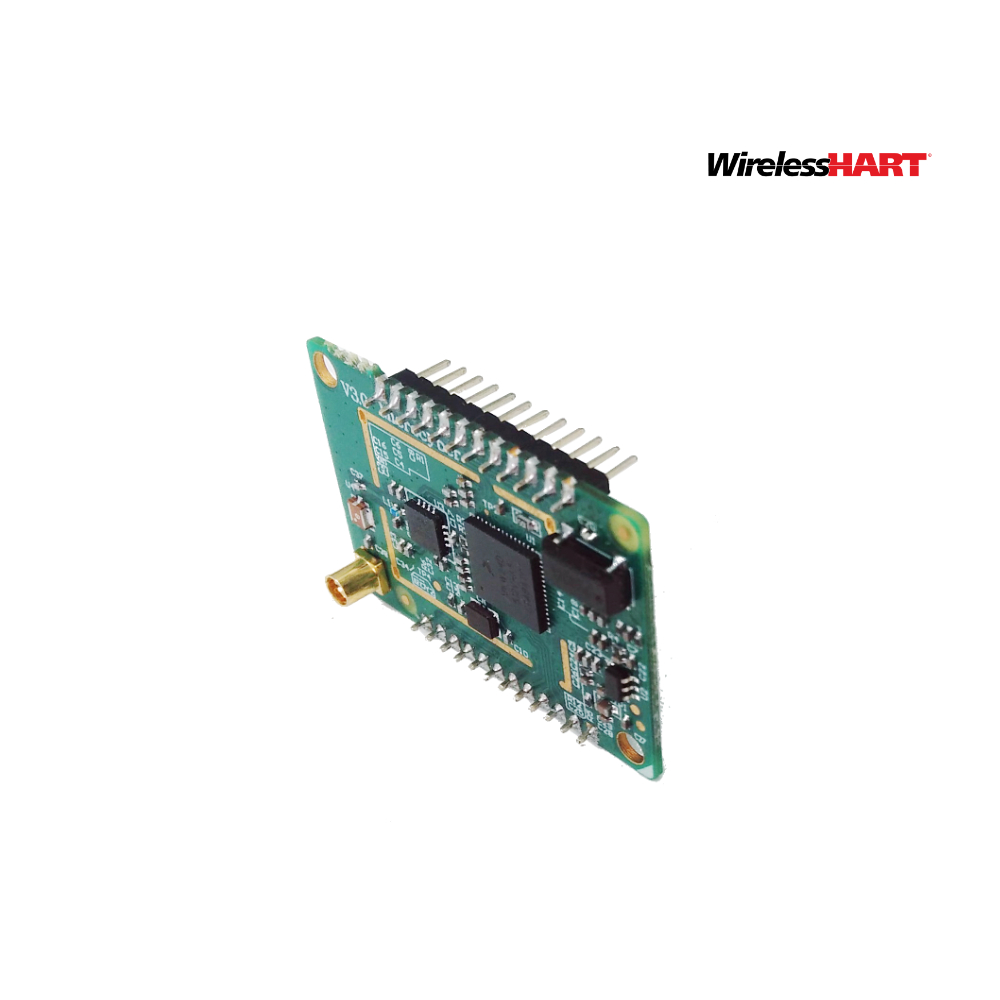

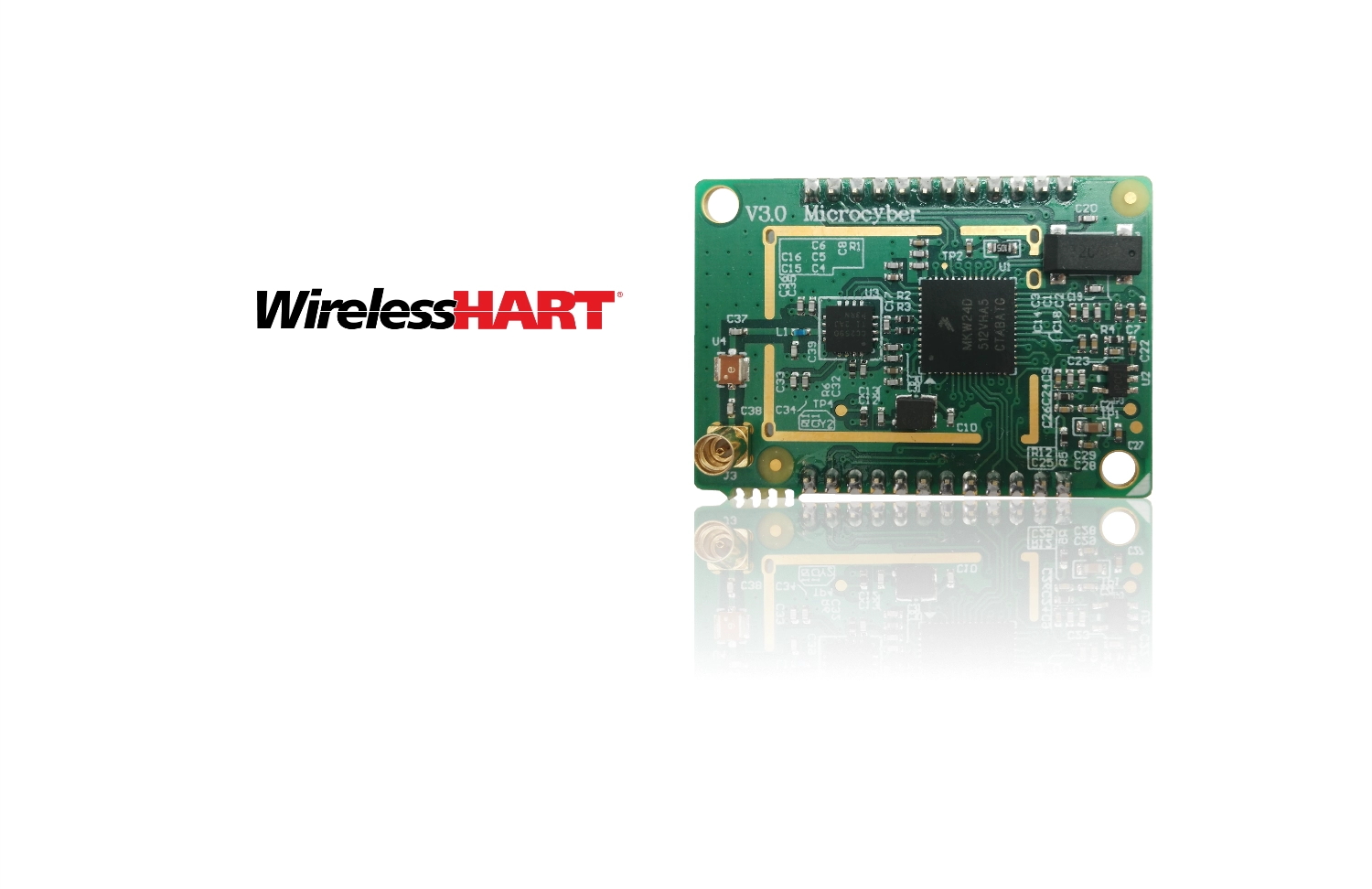

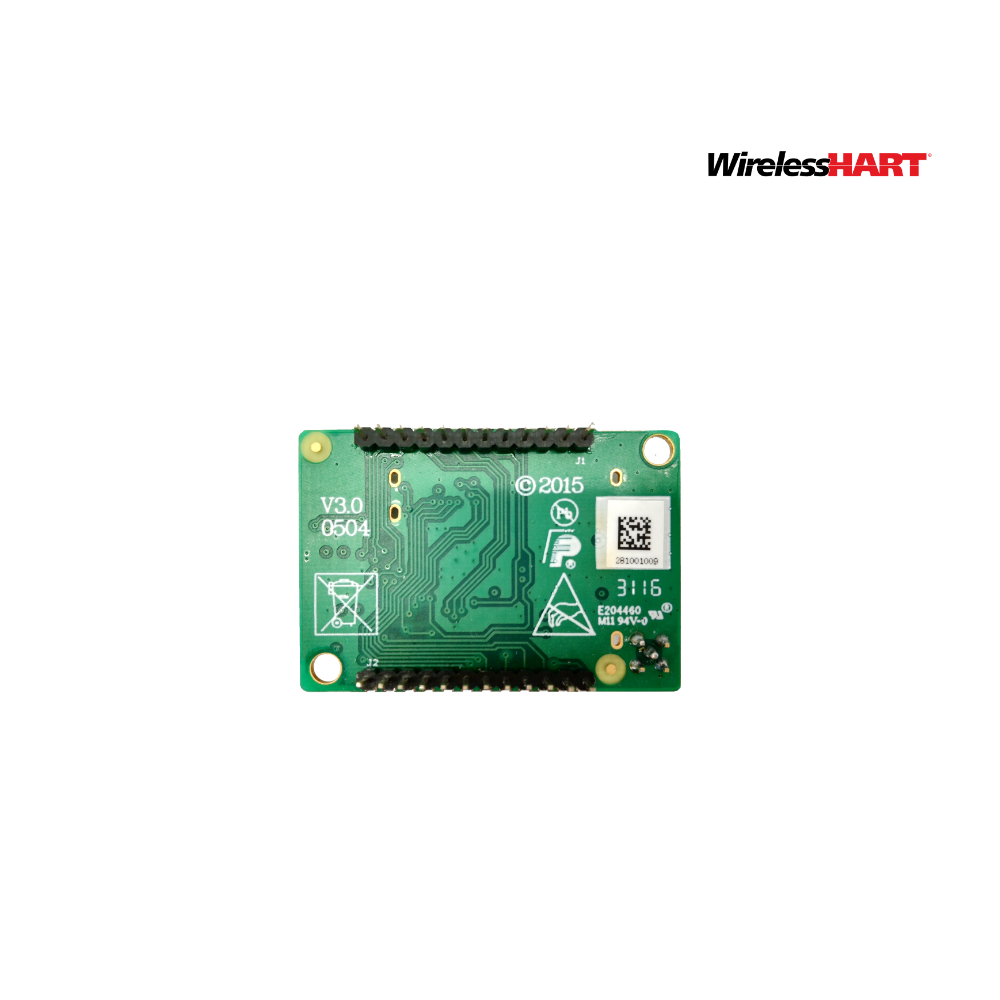

Модуль связи M1100S WirelessHART
1. конструкция с ультранизким энергопотреблением
2. соответствует стандарту спецификации HART 7.5
3. сертифицирован FCG WirelessHART
4. быстрая интеграция WirelessHART в существующее оборудование
5. безопасная, надежная, стандартизированная передача данных
Описание
маркер
Видео
Презентация продукции
Модуль M1100S WirelessHART: работает в радиочастотном диапазоне ISM 2,4 ГГц. Обладает такими сетевыми характеристиками, как безопасность и устойчивость. Для передачи данных использует соответствующие стандарту IEEE802.15.4 системы спектральной передачи с прямой последовательностью (DSSS) и частотной скачкообразной перестройкой (FHSS). WirelessHART определяет три основных элемента сети: полевое устройство WirelessHART, шлюз WirelessHART и сетевой менеджер WirelessHART, а также поддерживает адаптер WirelessHART Adapter, который упрощает подключение существующих устройств HART к беспроводной сети. Также поддерживаются адаптеры WirelessHART, облегчающие подключение существующих HART-устройств к сети WirelessHART, и портативные устройства WirelessHART, обеспечивающие удобный доступ к соседним устройствам WirelessHART, находящимся в непосредственной близости.
· Сверхнизкое энергопотребление
· Соответствие протоколу HART 7
· Всесторонняя техническая поддержка
· Быстрая интеграция
· Сертификация FCG WirelessHART
Параметры продукта:
Технические характеристики коммуникационного модуля M1100S WirelessHART：
| Условия эксплуатации | |
| Напряжение питания | 2,7 В – 3,3 В |
| Рабочая температура | -40°C – +85°C |
| Относительная влажность | <90% |
| Потребление тока | |
| Передающий ток | 53 мА (10 дБм) |
| Получение тока | 33 мА |
| Ток сна | 10 мкА |
| Цифровой ввод-вывод | |
| VIH | 0.7*Vcc |
| VIL | 0 – 0.3*Vcc |
| VOH | 0.8*Vcc |
| VOL | 0 – 0.2*Vcc |
| Радиочастотные характеристики | |
| Частотный диапазон | 2,4 ГГц – 2,48 ГГц |
| Количество каналов | 15 |
| Разделение каналов | 5 МГц |
| Занимаемая полоса пропускания | 2.7 МГц |
| Скорость передачи | 250 Кбит/с |
| Чувствительность приемника | -102 дБм |
| Выходная мощность | 10 дБм |
| Выходной импеданс | 50Ω |
| Точность частоты | -40ppm – 40ppm |
