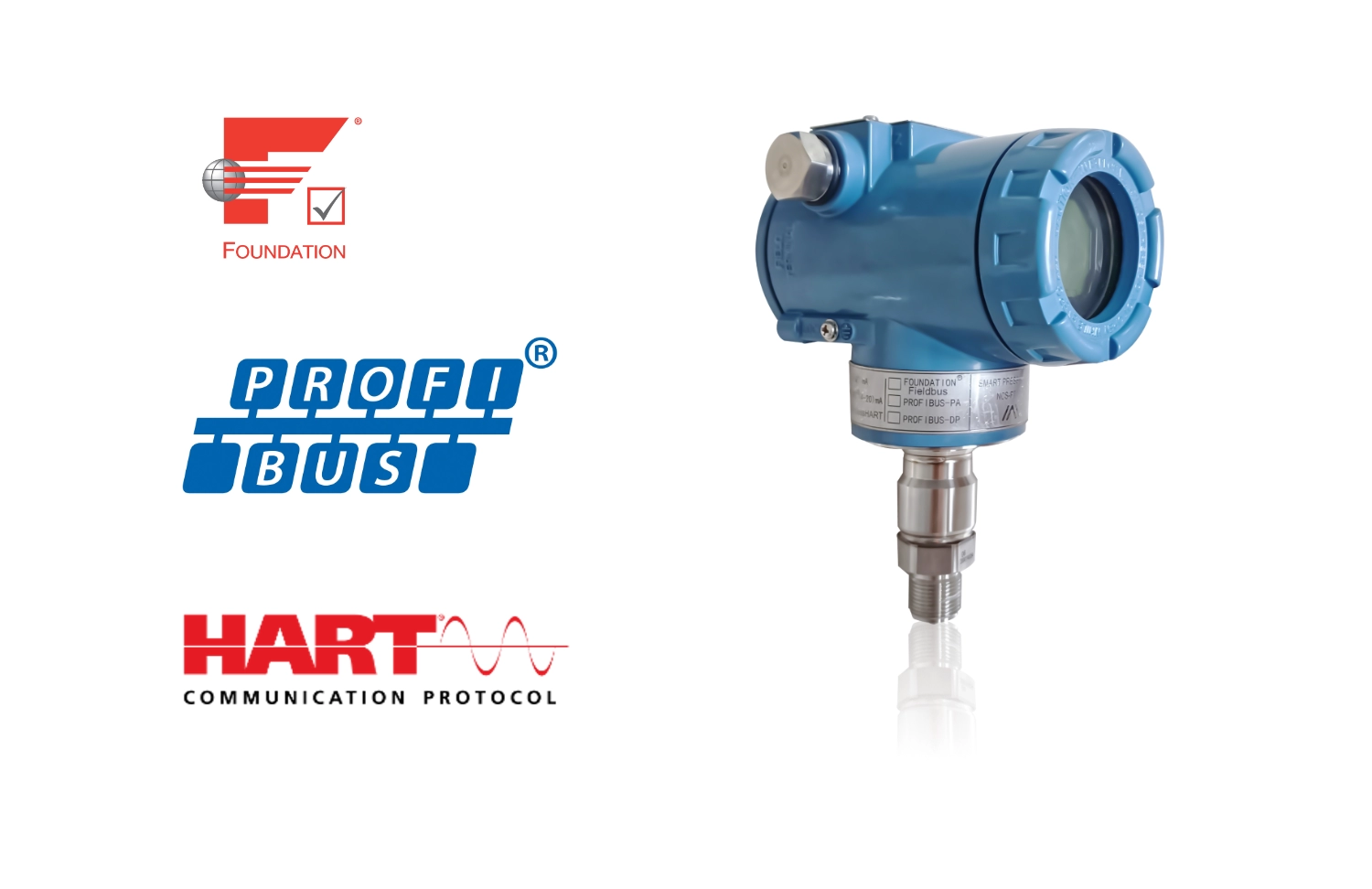

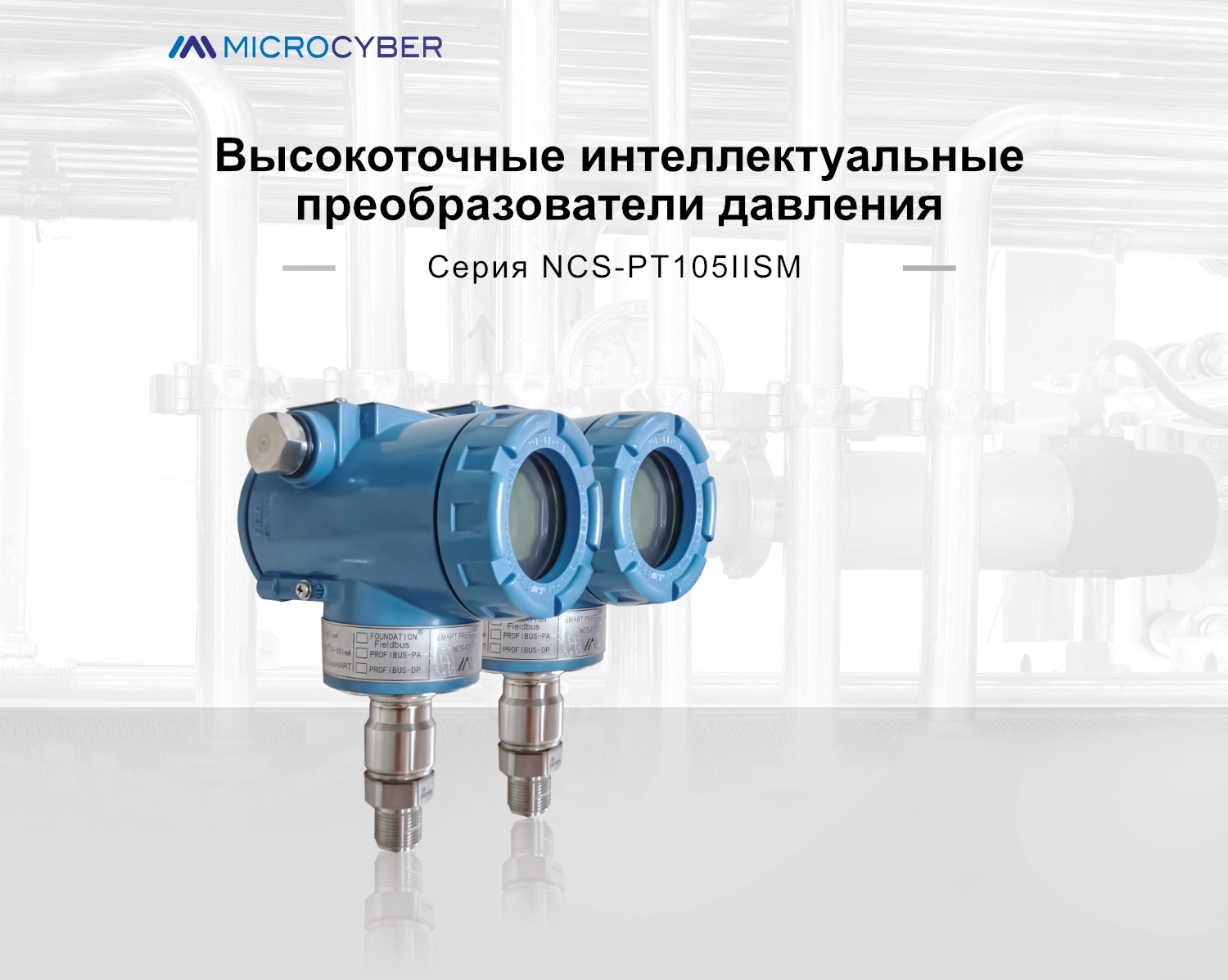

Интеллектуальные преобразователи давления серии NCS-PT105ⅡSM
1. поддерживают протоколы HART, FF H1, PROFIBUS PA/ DP последней версии
2. прошел сертификационный тест на совместимость с HART, FF, PA, DP
3. типы давления: избыточное давление, абсолютное давление
4. высокая точность: ±0,075% от полной шкалы (20℃, соотношение диапазонов в пределах 10:1)
5. долговременная стабильность: ±0,2% верхний предел диапазона / 5 лет
| Интеллектуальный преобразователь давления серии NCS-PT105ⅡSM: В нем используется передовой, зрелый и надежный датчик давления, тщательно разработанный на основе сочетания передовой микропроцессорной технологии и цифровой измерительной техники. Мощные функции и высокая скорость работы внутреннего микропроцессора обеспечивают такие превосходные качества, как интеллектуальность, высокая точность, высокая надежность, стабильность нулевой точки и т.д. ЖК-модуль способен отображать различные физические величины, такие как давление, температура, ток и т.д. С помощью клавиш можно реализовать различные функции, такие как переход через ноль, установка диапазона и т.д., что удобно для отладки на месте эксплуатации.
· Поддержка последних версий протоколов FF H1, PROFIBUS PA, PROFIBUS DP и HART · протоколы · Типы давления: манометрическое, абсолютное · Высочайшая точность: ±0,075% SPAN · Долгосрочная стабильность: ±0,2% URL в течение 5 лет · Сертификация испытаний на функциональную совместимость FCG FF, соответствие профилю PA 3.02, протоколу DPV0 · и протоколу DPV1, а также протоколу HART 7 |
Тип продукта:
Интеллектуальный преобразователь давления NCS-PT105IISM делится на пять типов в зависимости от типа измеряемого давления:
| Модель | Тип давления |
| NCS-PT105ⅡSM SG | Манометрический преобразователь давления |
| NCS-PT105ⅡSM SG | Адиабатический преобразователь давления |
Параметры продукта:
NCS-PT105IISM Интеллектуальный преобразователь давления Подробные данные:
| Проекты | Значения параметров | |
| Объект измерения | жидкость, газ, поток | |
| Власть | FF/PA | (9～32) VDC/(9～17.5)VDC (искробезопасное исполнение) |
| HART | 11.9～42)VDC/(11.9～30)VDC (искробезопасное исполнение) | |
| DP | 10～30VDC | |
| Протокол полевой шины | Двухпроводной, (4～20)mА+HART, FF, PA | |
| Устойчивость к нагрузкам | (0～1500)Ω (общий)
(230～1100)Ω(с HART) |
|
| Изоляционная прочность | Между клеммой и корпусом: 500Vrms | |
| Отображать | Дополнительный 6-битный цифровой номер или 5-битный дисплей LCD | |
| Температурная шкала | Рабочая температура:
(-40～85) ℃ (без взрывозащиты, без дисплея) (-30～70) ℃ (без взрывозащиты, с дисплеем) (-30～60) ℃ (взрывозащита Ex ia IIC T4 Ga) (-40～60) ℃ (Взрывозащита класса Ex d IIC T4/T6 Gb ) |
|
| Температура среды | (-40～110) ℃ (тип включает ‘IC’)
(-40～149) ℃ (силиконовое масло) (-40～204) ℃ (sylthlem800) (-18～204) ℃ (инертная жидкость) (-40～104) ℃ (другое) |
|
| Диапазон влажности | (5～95)%RH | |
| Время начала* | ≤8 s (HART)
≤12 s (PA, DP) ≤13 s (FF) |
|
| Ток покоя (FF, PA)** | ≤14 mА | |
| Обновить время | 0.2 s | |
| Регулировка дампа | Постоянная времени 0～32 секунды | |
| Изменение полости | < 0.16 cm 3 | |
| Взрывозащищенный тип | Искробезопасный, пожаробезопасный | |
| Степень защиты | IP65/IP67 | |
| Взрывозащищенное исполнение | DA: Ex d IIC T6 Gb
DC: Ex d IIC T4 Gb IC: Ex ia IIC T4 Ga |
|
| Класс защиты | Без взрывозащиты: степень защиты корпуса достигает IP65;
Взрывозащищенный тип: степень защиты корпуса достигает IP67; Искробезопасность: степень защиты корпуса достигает IP65. |
|
| Электромагнитная совместимость | Соблюдайте требования к помехоустойчивости промышленных мест в GB/T 18268.1
Соблюдайте требования о преследовании для оборудования класса A в GB 9254 |
|
Индекс производительности:
Индекс производительности преобразователя давления NCS-PT105IISM
| Проекты | Значения параметров |
| Точность | ±0,2%, ±0,1% верхний диапазон |
| Влияние температуры | Общее влияние на 10°C: ±(0,1+0,015TD)% верхний предел диапазона (TD относится к коэффициенту, подробнее см. руководство по выбору) |
| Стабильность | ±0,2% верхний предел диапазона / 5 лет |
| Влияние позиционирования | Любая позиционная установка, до 400 Па Корректируется функцией обнуления |
