1. Аналоговый выходной сигнал
Измерительный сигнал отображается на линейный токовый выходной сигнал 4-20 мА в заданном диапазоне.
● Частота обновления выходного сигнала
Для обычных приложений измерения температуры достаточно частоты обновления выходного сигнала не реже одного раза в 1 секунду; для критически важных приложений требуется более высокая частота обновления.
●Диапазон измерения и верхний/нижний пределы насыщения для настраиваемых диапазонов
Измерительный сигнал линейно изменяется вверх и вниз по настроенному диапазону и превышает настроенный диапазон до предела насыщения, указанного в NE 43 (от 3,8 до 20,5 мА). Если измеренный сигнал продолжает быть слишком большим или слишком маленьким, выходной сигнал остается на уровне тока насыщения, указанном в NE 43. Измеренные сигналы, выходящие за пределы диапазона измерения датчика, определяются как “обрыв” или “короткое замыкание”, и выходной сигнал переключается в режим тревоги в соответствии с NE 43.
● Ошибки
Если датчик температуры обнаруживает ошибку в измерительном сигнале или сам датчик температуры выходит из строя, выходной сигнал должен выдать настроенный ток тревоги в пределах частоты обновления. После повторного обнаружения надежного измерения датчик температуры автоматически возвращается в нормальный режим. Если неисправность обнаруживается постоянно, выходной сигнал остается в режиме тревоги.
2. Цифровые выходные сигналы
Измерительные сигналы, поступающие на вход преобразователя, линейно преобразуются в цифровые выходные сигналы в пределах установленного диапазона измерений в зависимости от используемого протокола.
●Частота обновления выходного сигнала
Для обычных приложений измерения температуры достаточно частоты обновления выходного сигнала не менее 1 обновления за 1 секунду; для специальных приложений требуется более высокая частота обновления.
● Выход за пределы диапазона измерений
Температурный сигнал, выходящий за верхний или нижний предел диапазона измерения датчика, является причиной того, что температурный сигнал больше не может быть линейно преобразован в цифровой сигнал. В этом случае должно отображаться сообщение о состоянии в соответствии с определением используемого протокола полевой шины.
● Ошибки
Если датчик температуры обнаруживает ошибку в измерительном сигнале или сам датчик температуры выходит из строя, выходной сигнал должен перейти в режим ошибки в пределах частоты обновления. После повторного обнаружения надежного измерения преобразователь температуры автоматически возвращается в нормальный режим. Если неисправность обнаруживается постоянно, выходной сигнал остается в режиме ошибки.
3. Электрическая изоляция
Преобразователь температуры требует электрической изоляции между входными и выходными цепями. Прочность электрической изоляции указывается, как минимум, в декларации изготовителя преобразователя температуры.
4. Программное обеспечение
Программное обеспечение, используемое для конфигурирования преобразователя температуры, должно отвечать следующим требованиям:
● Изготовитель должен подтвердить, что программное обеспечение было разработано и контролировалось в соответствии с признанными правилами качества.
● Изготовитель должен сообщить обо всех последствиях модификаций устройства для функциональных параметров и параметров, связанных с безопасностью.
● В устройстве должен быть реализован автоматический контроль аппаратного обеспечения. Автоматический контроль должен осуществляться на регулярной или повторяющейся основе.
●Устройство должно автоматически отслеживать, не находится ли микропрограмма в недействительной мертвой петле.
●Данные автоматического мониторинга аппаратного обеспечения и микропрограммы должны регистрироваться в журнале, и этот журнал должен включать, как минимум:
▄ Что контролировать ▄ Когда контролировать
▄ Как проводить мониторинг ▄ Как устранять обнаруженные неисправности
●Чтобы избежать сбоев в работе системы, пользователи должны быть проинструктированы о том, как действовать в случае обнаружения неисправностей.
● Необходимо предотвратить произвольное или несанкционированное изменение параметров. Внутри устройства должны быть установлены перемычки, защищенные от записи; программная защита от записи не рекомендуется.
● Соединение с шиной должно содержать аутентифицированный стек протоколов, который можно просмотреть или отключить с помощью пароля.
● Производитель должен предоставить тестовые элементы, диапазоны испытаний и методы тестирования для испытательного оборудования.
5. Плата температурного рукава для полевой шины серии Microcyber MS02

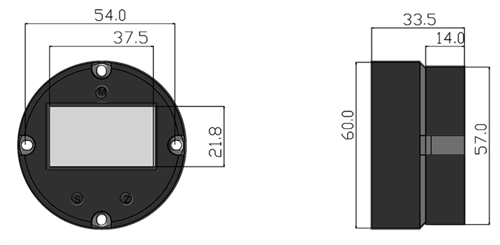

● Размеры
Плата температурного рукава Размеры
6. Цифровой преобразователь температуры Microcyber
|

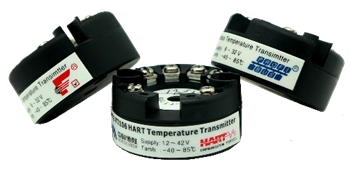

Тип головки: NCS-TT106H: одноканальный преобразователь температуры с протоколом HART NCS-TT106P: одноканальный преобразователь температуры с протоколом PROFIBUS PA NCS-TT106F: одноканальный преобразователь температуры с протоколом FF H1 |
|
Тип направляющей шины: NCS-TT106H-R1: одноканальный преобразователь температуры с протоколом HART NCS-TT106P-R1: одноканальный преобразователь температуры с протоколом PROFIBUS PA NCS-TT106F-R1: одноканальный преобразователь температуры с протоколом FF H1 |
|

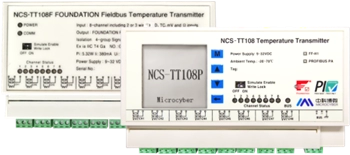

NCS-TT108P: многоканальный преобразователь температуры с протоколом PROFIBUS PA NCS-TT106F-R1: многоканальный преобразователь температуры с протоколом FF H1 |
|
Тип поля: NCS-TT105P: двухканальный преобразователь температуры с протоколом PROFIBUS PA NCS-TT105F: двухканальный преобразователь температуры с протоколом FF H1 |
