продукта ：Modbus к шлюзу PA
Модель продукта: G0307
Продукт реализует функцию преобразователя из Modbus RTU в PROFIBUS PA, и он может подключать несколько устройств с протоколом Modbus RTU к сети PROFIBUS PA.

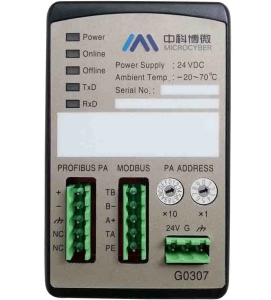

Рисунок 1 G0307 Modbus к шлюзу PA
Принцип работы
G0307 Шлюз Modbus to PA — это устройство, поддерживающее протокол Modbus RTU и протокол PROFIBUS PA. В качестве ведомого устройства PROFIBUS PA он может подключить 4 ведомых устройства Modbus к сети PROFIBUS PA.

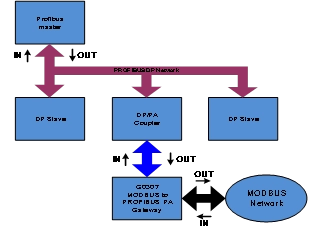

Рисунок 5Подключение системы шлюза
Шлюз G0307 Modbus to PA включает 1 физический блок, 16 функциональных блоков и 1 блок преобразователя Modbus. Блок преобразователя Modbus включает 4 AI, 4 AO, 4 DI и 4 DO. Данные (данные устройства Modbus) могут устанавливать соединение с функциональными блоками через каналы для реализации функции преобразования протокола.
Фигура6 Принцип шлюза
В качестве ведущего устройства Modbus шлюз G0307 Modbus to PA осуществляет связь с ведомым устройством Modbus и обменивается данными параметров блока преобразователя Modbus и функциональным блоком, чтобы подключить ведомое устройство Modbus к системе PROFIBUS.
