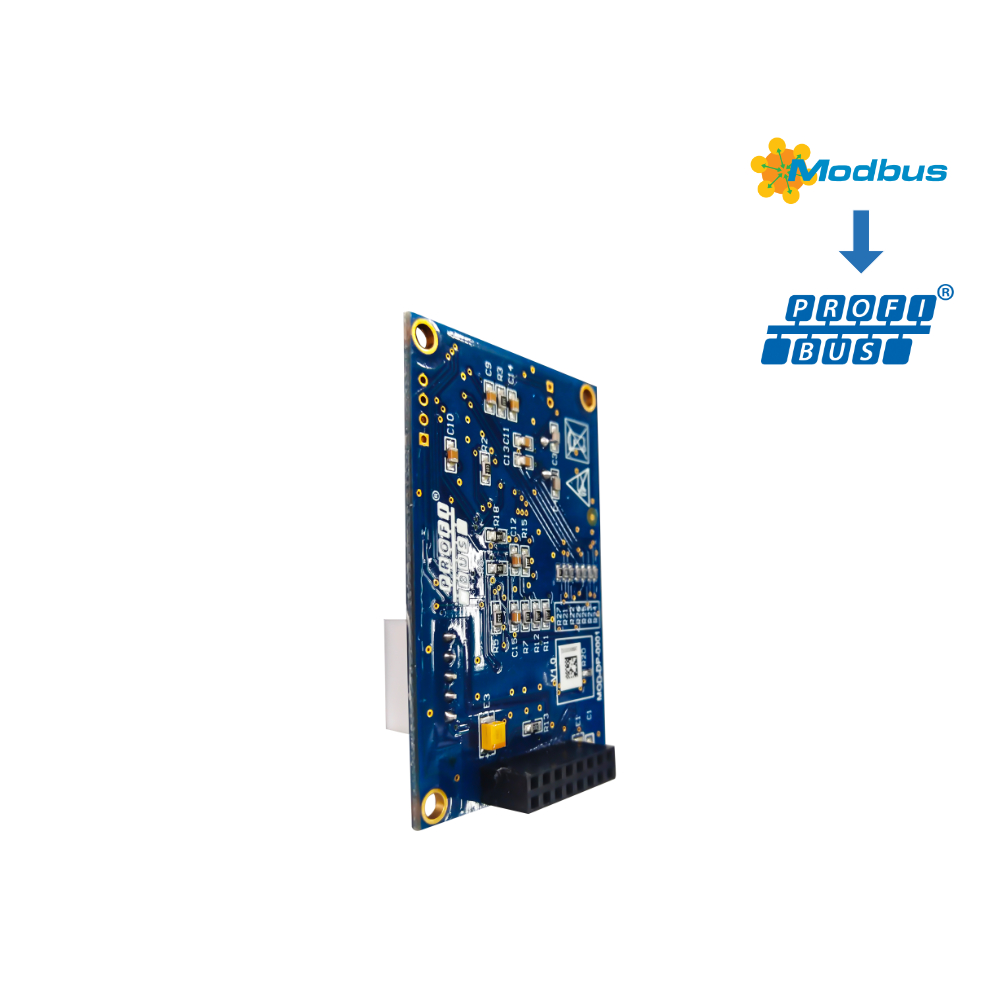

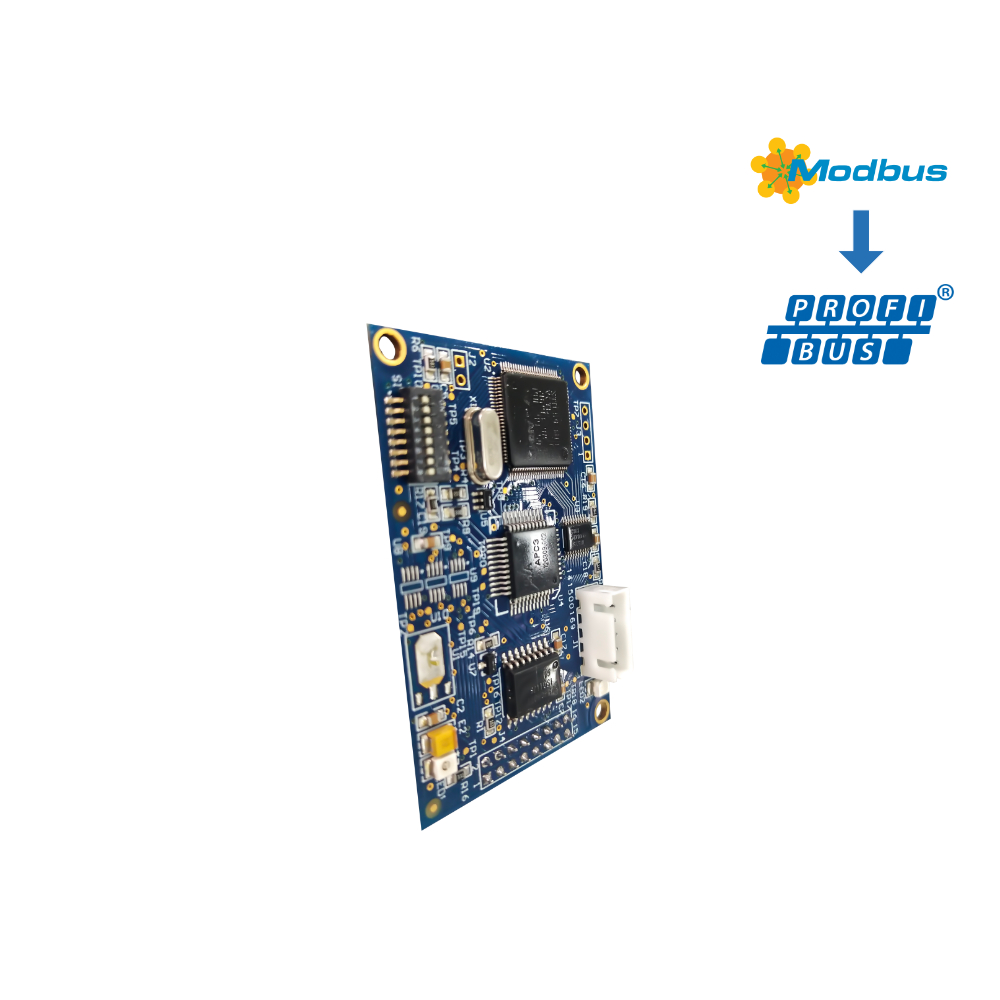

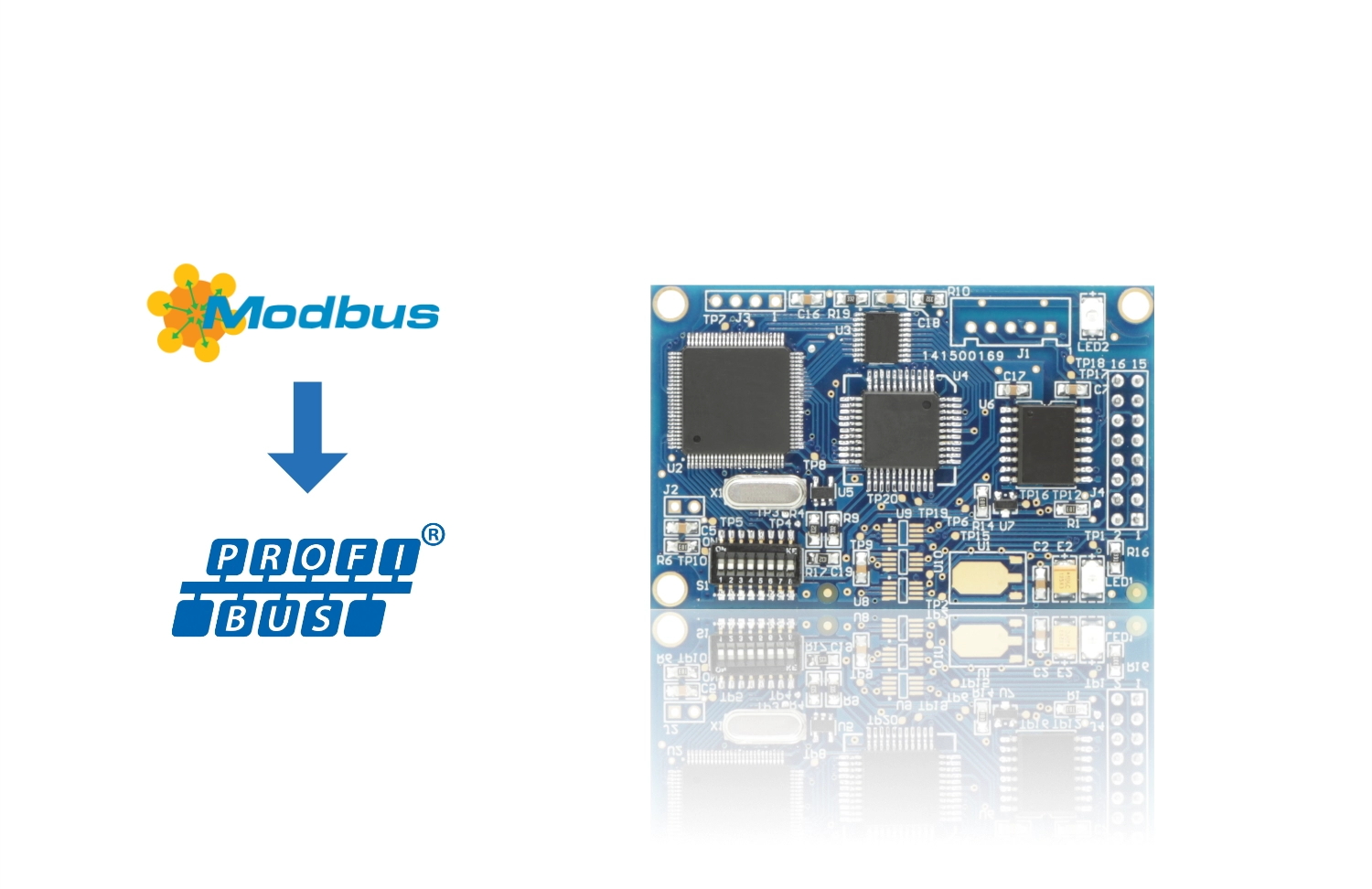

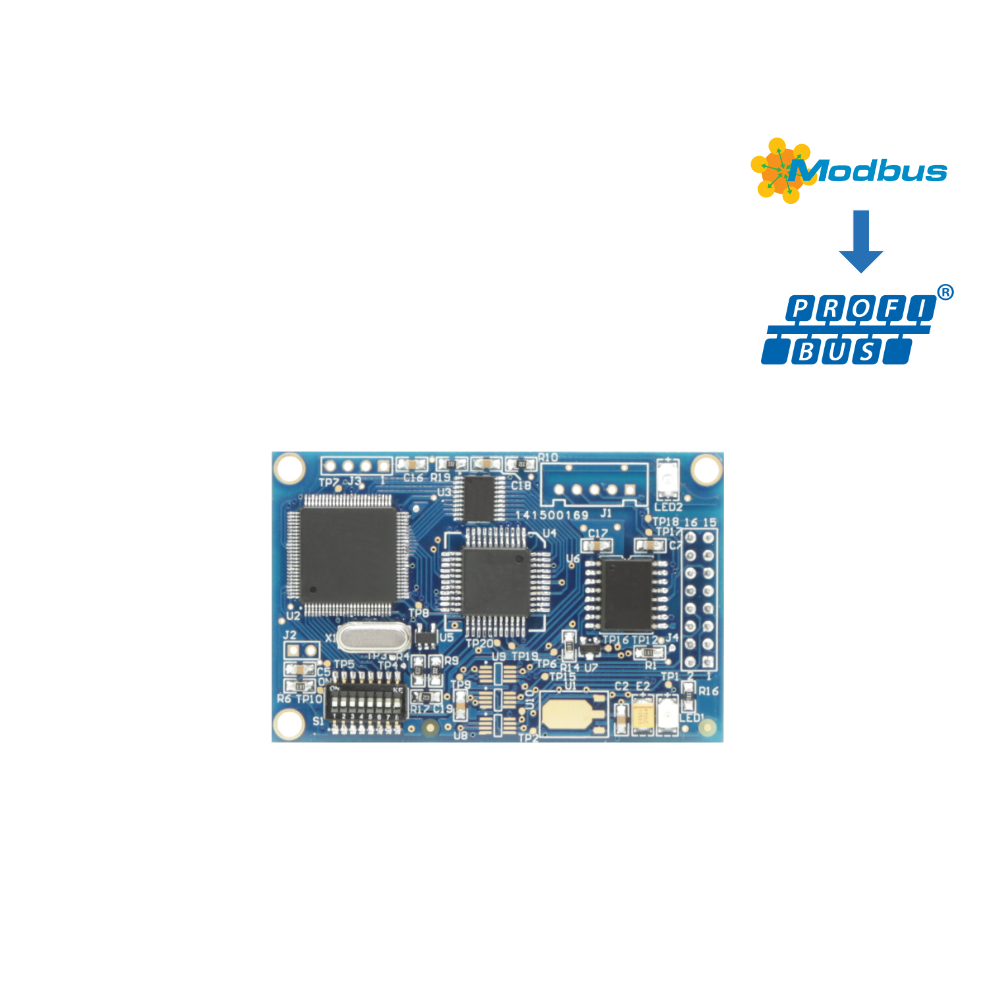

M0306 Встраиваемый модуль Modbus to DP:
M0306 Встраиваемый модуль Modbus-DP
1. ведущий Modbus-RTU, ведомый DP
2. соответствует стандарту протокола PROFIBUS DPV0
3. электрический интерфейс с ведомыми Modbus-RTU на уровне TTL
4. адрес DP-ведомого может быть установлен с помощью dip-переключателей
5. то же оборудование, опционально с пользовательским протоколом M0006 для модуля DP
Описание
маркер
Презентация продукции

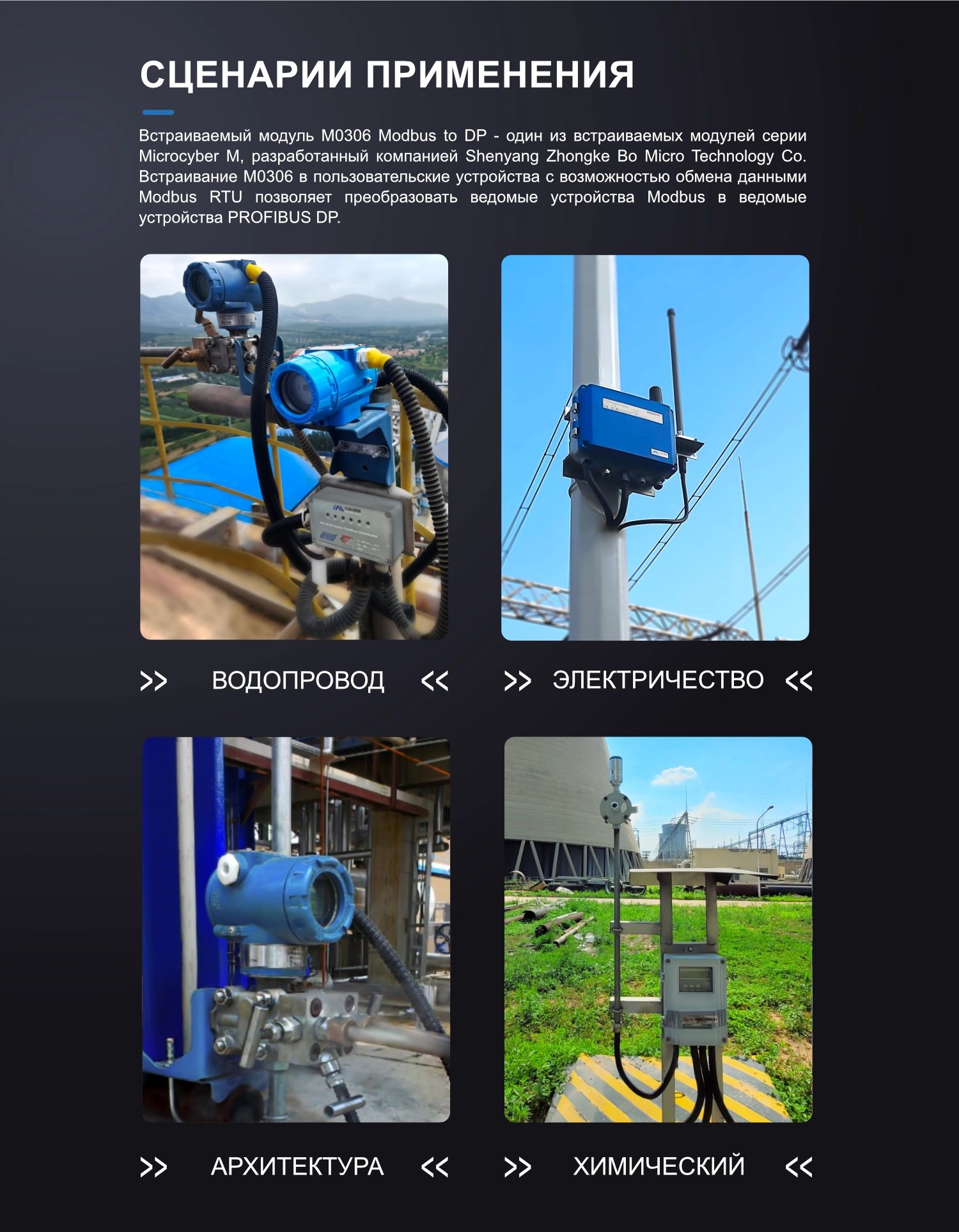

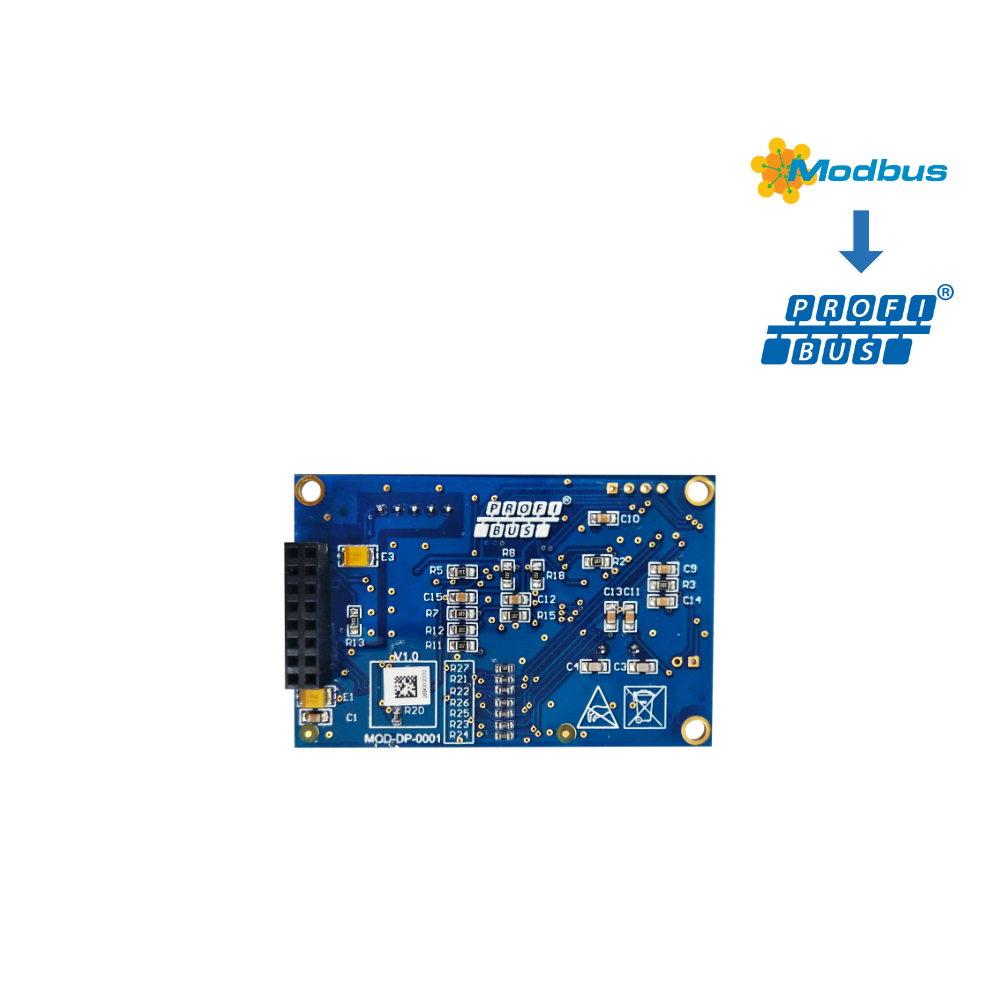

Встраиваемый модуль M0306 Modbus to DP – один из встраиваемых модулей серии Microcyber M, разработанный компанией Shenyang Zhongke Bo Micro Technology Co. Встраивание M0306 в пользовательские устройства с возможностью обмена данными Modbus RTU позволяет преобразовать ведомые устройства Modbus в ведомые устройства PROFIBUS DP.

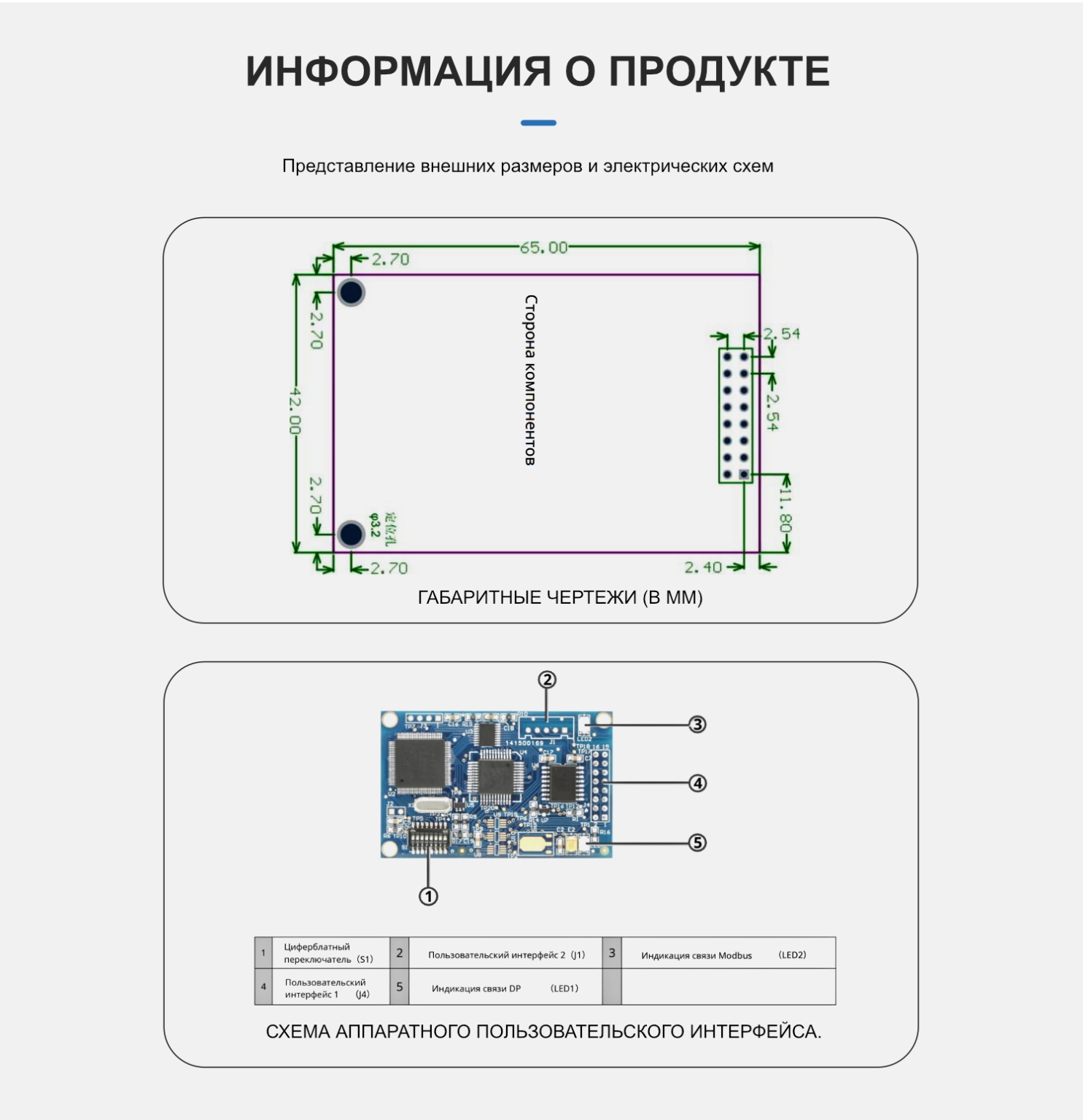

· Размер: 42 мм*65 мм
· Ведущая станция Modbus-RTU, ведомая станция PROFIBUS DP
· Соответствует протоколу PROFIBUS DPV0
· Электрический интерфейс, подключаемый к ведомому Modbus-RTU, имеет уровень TTL
· Возможность установки адреса ведомой станции PROFIBUS DP с помощью DIP-переключателя
· То же оборудование, пользовательский протокол M0006 для модуля DP
Параметры продукта:
Подробные данные встраиваемого модуля M0306 Modbus to DP：
| Проекты | Значения параметров |
| Власть | ВКК（Мощность микроконтроллера）：5,0 В 120 мА / 3,3 В 100 мА |
| Скорость передачи данных по шине DP | Самостоятельная адаптация скорости передачи：9,6 К~12 Мбит/с |
| Протокол перед переходом | Modbus ГБ/З 19582.1-2004 |
| Протокол после перехода | Профибус ДП ГБ/Т 20540.1~.6-2006 |
| Макс. входные данные DP | Максимальное количество входных байтов≤244 байта |
| Максимальные выходные данные DP | Максимальное количество выходных байтов≤244 байта |
| Максимальный суммарный вход DP ивыходные данные | Входные байты + выходные байты≤360 байт |
| максимальные пользовательские данные | Макс. байт данных пользователя≤200 байт |
| Максимальные данные конфигурации ввода-вывода | Макс. байт данных конфигурации ввода-вывода≤20 байт |
| Диапазон температур | – 40℃ ~ +85℃ |
| Диапазон влажности | 5 ~ 95% относительной влажности |
| Время начала | ≤5 с |
| Масса | 14 г |
| Измерение（Д×Ш×В） | 65×42×14 мм |
| электромагнитныйсовместимость | ГБ/т 18268,1 |
| Шумовые помехи | ЕН 61131-2:2003 |
