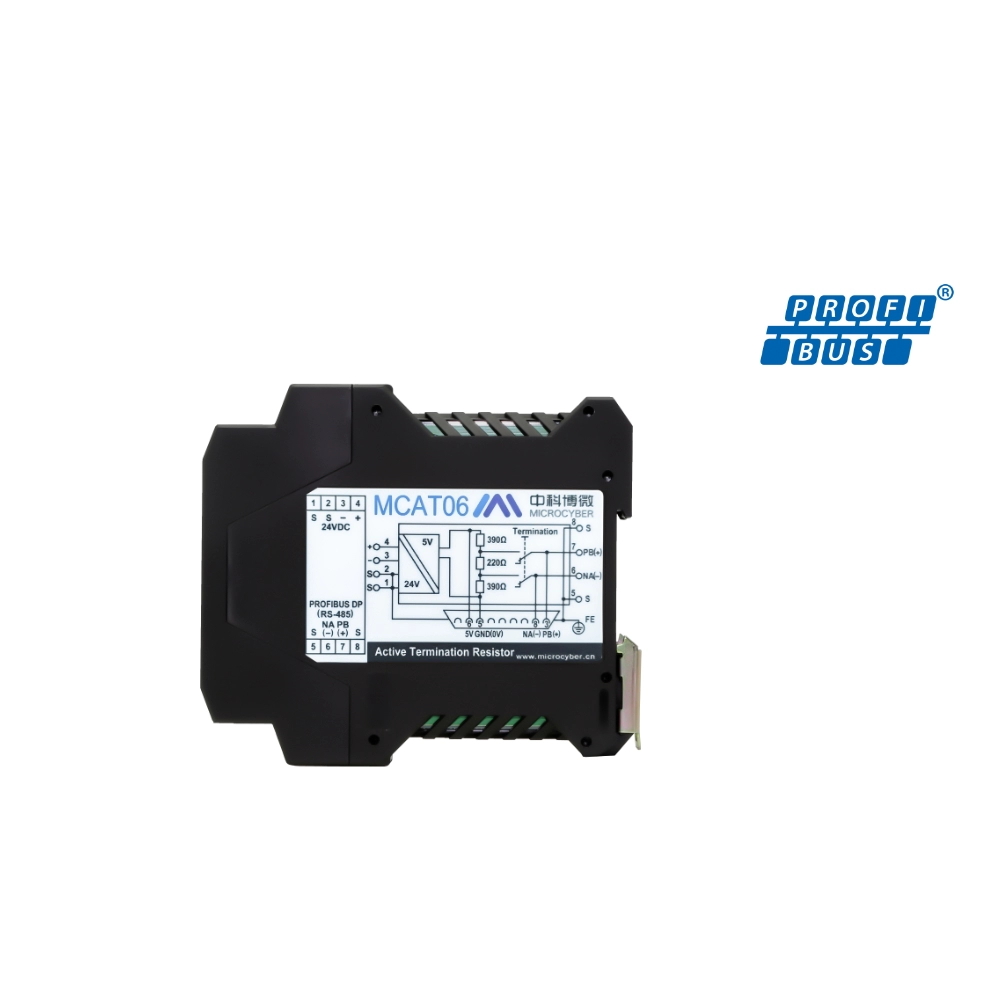

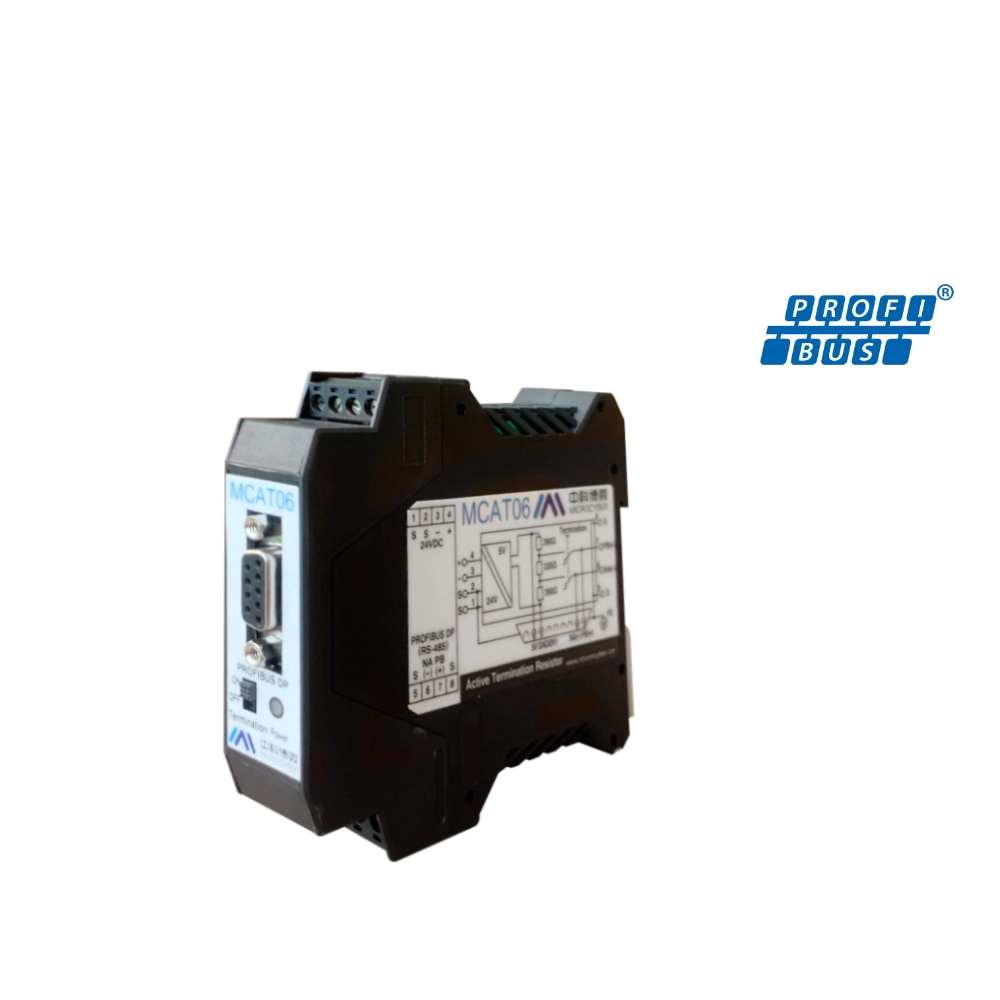

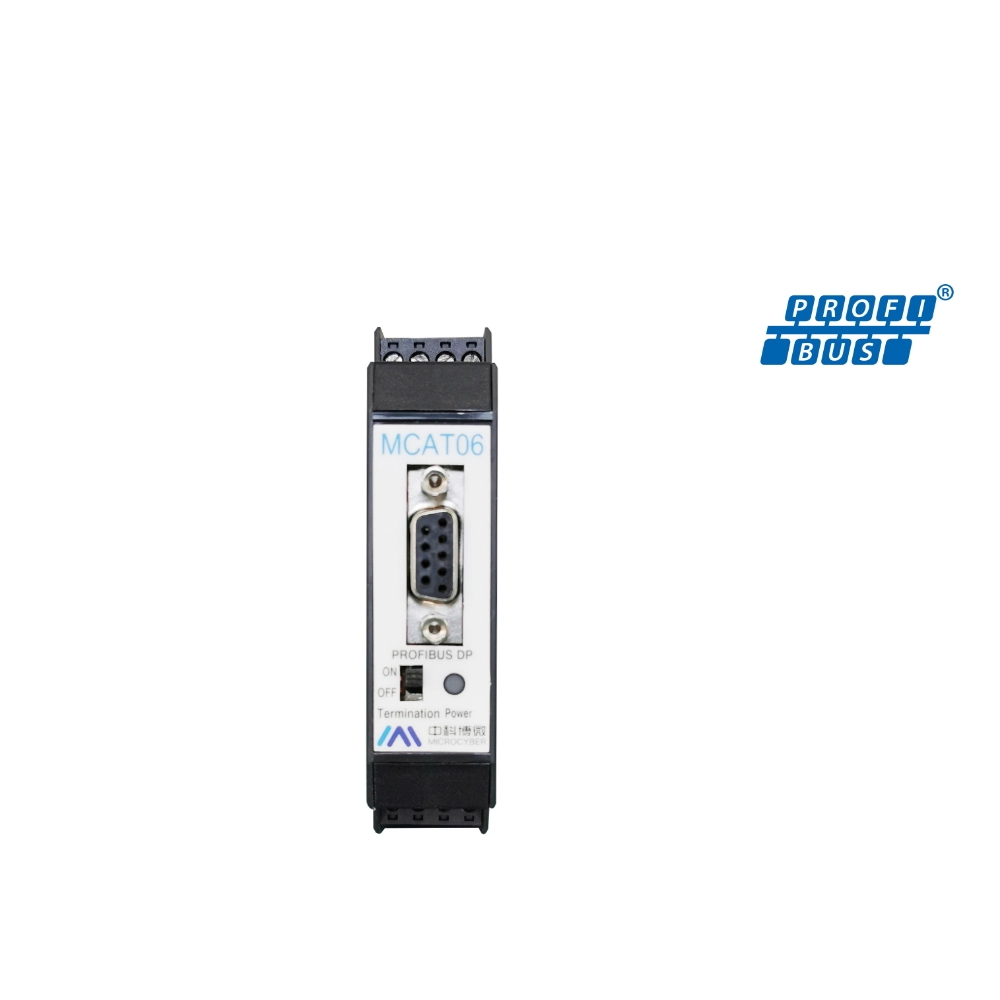

MCAT06 PROFIBUS DP Активный согласующий резистор
1. Подходит для PROFIBUS DP и других сетей, в которых физический уровень соответствует спецификации RS-485
2. шина может подключаться с помощью вставных двойных пружинных клемм или разъемов Sub-D
3. Питание активных программирующих и диагностических устройств также может осуществляться через разъем Sub-D
4. Стандартный монтаж на DIN-рейку
MCAT06 – это активный оконечный резистор для сетей PROFIBUS DP и RS-485. С помощью MCAT06 можно отключать двухпроводные сети PROFIBUS и другие сети RS-485 непосредственно на конце шины. Это обеспечивает надежную связь даже при подключении/отключении устройств шины во время работы.
· Подходит для PROFIBUS DP и других сетей физического уровня RS485
· Подключение шины с помощью съемных двухслойных пружинных клемм или Sub-D
· разъемы
· Активное программирующее и диагностическое оборудование может также получать питание через
· Разъемы Sub-D
· Стандартный монтаж на DIN-рейку
Параметры продукта:
MCAT06 PROFIBUS DP Активный согласующий резистор Подробнее:
| Проекты | Значения параметров |
| Напряжение питания | 24 В постоянного тока (±20%) |
| Применять | Сеть PROFIBUS DP и RS-485PROFIBUS соответствует стандартам IEC 61158, RS-485 и 2 линейным |
| Рабочая температура | -20℃～70℃ |
| Температура хранения | -40 ℃ ～ 70 ℃ |
| Диапазон влажности | 5% ~ 95% относительной влажности |
| Степень защиты | Уровень защиты корпуса достигает IP20. |
| Электромагнитная совместимость | Соответствие требованиям электромагнитной совместимости для GB/T 18268.1-2010 Сопротивление измерительного, контрольного и лабораторного оборудования на промышленных объектах, часть 1: Общие требования |
| Масса | 0,2 кг |
| Конструкционный материал | Моноблок：ABS；Клип：POM；Покрытие: полиэфирно-эпоксидная смола . |
