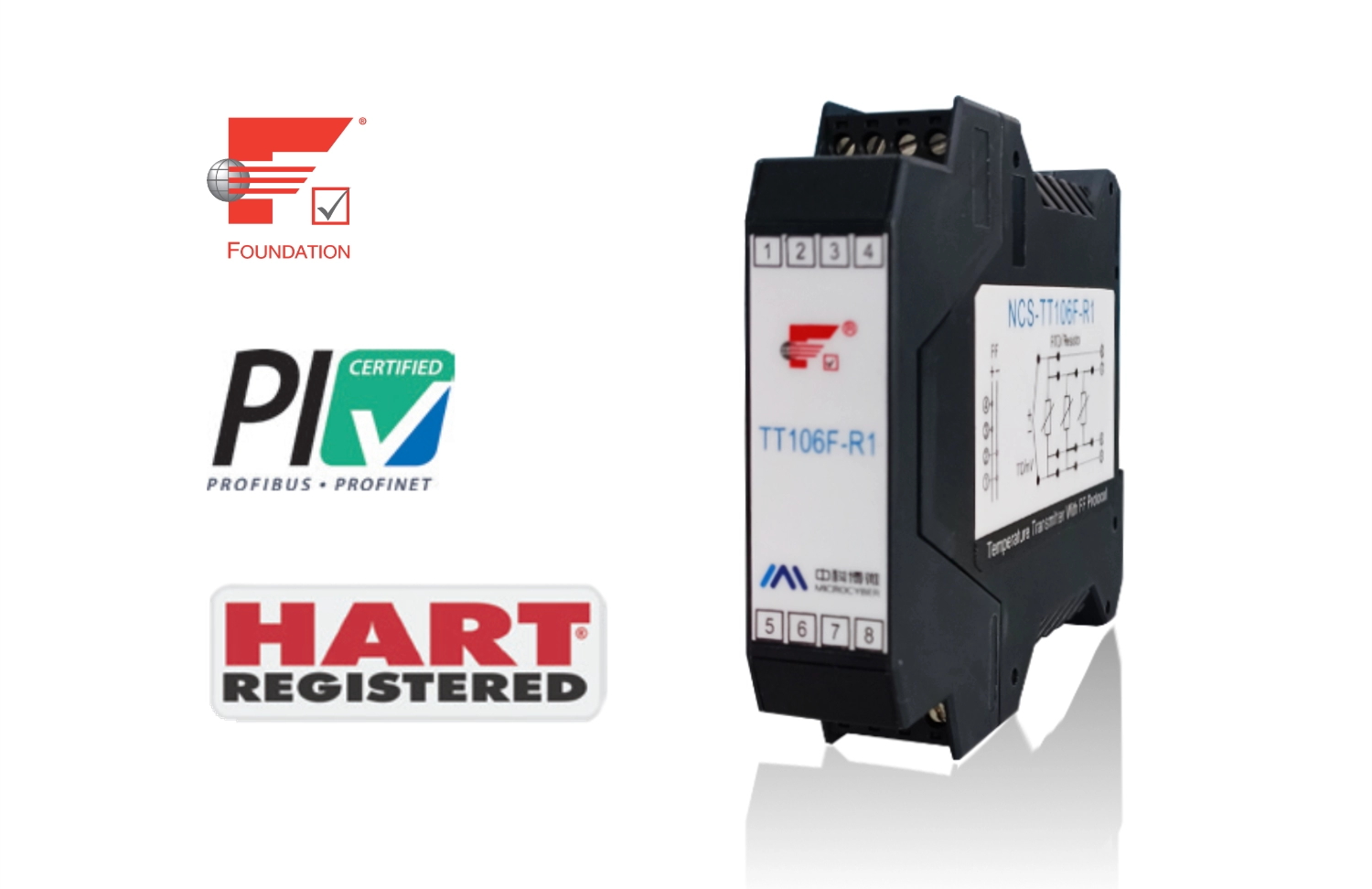

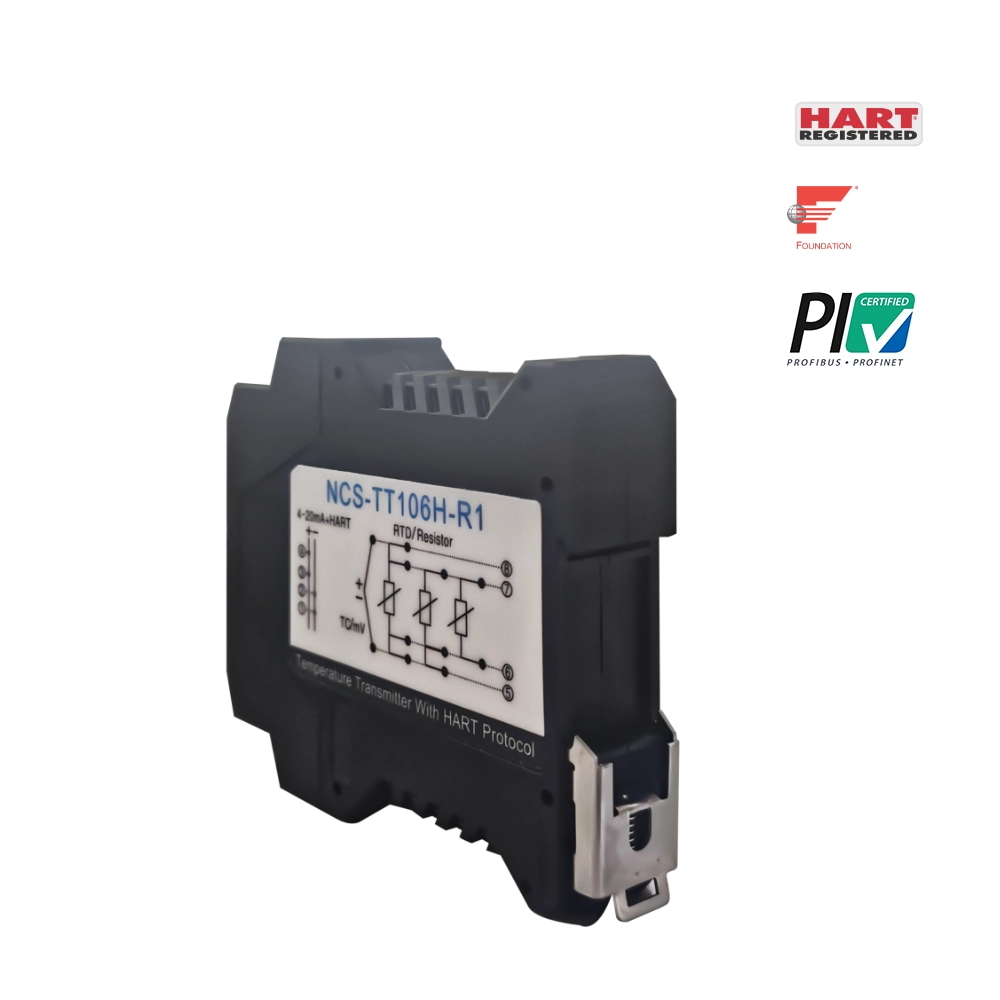

NCS-TT106-R1 Интеллектуальный датчик температуры
NCS-TT106-R1 Преобразователь температуры:
Интеллектуальный преобразователь температуры серии NCS-TT106-R1:
1. NCS-TT106H-R1 прошел сертификацию на соответствие стандартам HART, CE, искробезопасность и взрывозащищенность
NCS-TT106F-R1 сертифицирован на совместимость с FCG (ITK6)
NCS-TT106P-R1 сертифицирован на совместимость с PNO (PA3.02)
2. поддерживает 4 типа сигналов RTD и 8 типов сигналов термопар
3. поддерживает двух-, трех- и четырехпроводную схему подключения ТДС
4. точность компенсации холодного конца сигнала напряжения до ±0,15°C
5. высокая точность (лучше 0,1 уровня), низкий температурный дрейф (лучше ±50ppm/°C)
Описание
маркер
Презентация продукции
Полевой преобразователь температуры NCS-TT106-R1, использующий технологию полевой шины, представляет собой новое поколение интеллектуальный преобразователь температуры с полевой шиной и является незаменимым полевым устройством для управления технологическим процессом.
· Поддержка 4 типов термосопротивлений и 8 типов термопар
Термосопротивление поддерживает 2-проводные, 3-проводные и 4-проводные устройства.
· Точность компенсации холодного спая сигнала напряжения может достигать ±0.15℃
· Высокая точность (лучше, чем 0,1 класса), низкий температурный дрейф (лучше, чем±50ppm/℃)
· Сертификация испытаний на совместимость FCG (ITK 6), сертификация испытаний на
совместимость PNO (профиль PA 3).
· Cертификация (профиль PA 3.02), и сертификация FCG HART теста на совместимость (HART 7)
· Сертификация CE, взрывозащищенность (искробезопасность, взрывонепроницаемость)
Технические характеристики RTD:
RTD Параметр при обычной температуре:
| Тип сигнала | Диапазон датчика (°C) | Точность (25°C) |
| Сигналы сопротивления | 0~500Ω | ±0.04Ω |
| 0~4000Ω | ±0.35Ω | |
| PT100 | -200 ~ 850℃ | ±0.15℃ |
| PT1000 | -200 ~ 850℃ | ±0.15℃ |
| CU50 | -50 ~ 150℃ | ±0.15℃ |
| CU100 | -50 ~ 150℃ | ±0.10℃ |
Технические характеристики термопары:
Параметр термопары при нормальной температуре:
| Тип сигнала | Диапазон датчика (°C) | Точность (25°C) |
| mV | （-100mV ~ 100mV） | ±0.025mV |
| B | （500 ℃~ 1810℃） | ±0.77℃ |
| E | （-200 ℃~ 1000℃） | ±0.20℃ |
| J | （-190 ℃~ 1200℃） | ±0.35℃ |
| K | （-200 ℃~ 1372℃） | ±0.40℃ |
| N | （-190 ℃~ 1300℃） | ±0.50℃ |
| R | （0 ℃~ 1768℃） | ±0.75℃ |
| S | （0 ℃~ 1768℃） | ±0.70℃ |
| T | （-200 ℃~ 400℃） | ±0.35℃ |
Параметры продукта:
NCS-TT106-R1 Интеллектуальный преобразователь температуры подробные данные с первого взгляда:
| Проекты | Значения параметров | |
| Входной сигнал | Pt100, Pt1000, CU50, CU100, сопротивление от 0 до 500Ω, от 0 до 4000ΩB, E, J, N, K, R, S, T термопары восьми делений
Сигнал напряжения от -100 мВ до 100 мВ |
|
| Количество каналов | Один канал | |
| Метод подключения RTD | 2-х, 3-х или 4-х проводная система | |
| Питание шины | FF/PA | (9-32)VDC/(9-17.5)VDC(искробезопасно) |
| HART | (11-35)VDC/(12-30)VDC(искробезопасно) | |
| Сигнал шины | 2-проводной, (4-20)мА + HART, FF, PA | |
| Электрическая изоляция | 1000VAC | |
| Рабочая температура | ЖК жидкокристаллический дисплей или без дисплея (опционально) | |
| Рабочая температура | -40~ 85°C | |
| Диапазон влажности | 5%～95%RH | |
| Время обновления | 0,5 секунды | |
| ЭМС | Соответствует GB/T 18268.1-2010, EN61326.1-2013 | |
| Класс защиты | Корпус IP40 | |
| Влияние напряжения | ±0.005%/V | |
| Искробезопасность (опционально) | Ex ia IIC T4 Ga | |
