Датчик температуры NE89 с цифровой обработкой сигнала (часть 3)

1. Аналоговый выходной сигнал

Измерительный сигнал отображается на линейный токовый выходной сигнал 4-20 мА в заданном диапазоне.

● Частота обновления выходного сигнала

Для обычных приложений измерения температуры достаточно частоты обновления выходного сигнала не реже одного раза в 1 секунду; для критически важных приложений требуется более высокая частота обновления.

●Диапазон измерения и верхний/нижний пределы насыщения для настраиваемых диапазонов

Измерительный сигнал линейно изменяется вверх и вниз по настроенному диапазону и превышает настроенный диапазон до предела насыщения, указанного в NE 43 (от 3,8 до 20,5 мА). Если измеренный сигнал продолжает быть слишком большим или слишком маленьким, выходной сигнал остается на уровне тока насыщения, указанном в NE 43. Измеренные сигналы, выходящие за пределы диапазона измерения датчика, определяются как “обрыв” или “короткое замыкание”, и выходной сигнал переключается в режим тревоги в соответствии с NE 43.

● Ошибки

Если датчик температуры обнаруживает ошибку в измерительном сигнале или сам датчик температуры выходит из строя, выходной сигнал должен выдать настроенный ток тревоги в пределах частоты обновления. После повторного обнаружения надежного измерения датчик температуры автоматически возвращается в нормальный режим. Если неисправность обнаруживается постоянно, выходной сигнал остается в режиме тревоги.

2. Цифровые выходные сигналы

Измерительные сигналы, поступающие на вход преобразователя, линейно преобразуются в цифровые выходные сигналы в пределах установленного диапазона измерений в зависимости от используемого протокола.

●Частота обновления выходного сигнала

Для обычных приложений измерения температуры достаточно частоты обновления выходного сигнала не менее 1 обновления за 1 секунду; для специальных приложений требуется более высокая частота обновления.

● Выход за пределы диапазона измерений

Температурный сигнал, выходящий за верхний или нижний предел диапазона измерения датчика, является причиной того, что температурный сигнал больше не может быть линейно преобразован в цифровой сигнал. В этом случае должно отображаться сообщение о состоянии в соответствии с определением используемого протокола полевой шины.

● Ошибки

Если датчик температуры обнаруживает ошибку в измерительном сигнале или сам датчик температуры выходит из строя, выходной сигнал должен перейти в режим ошибки в пределах частоты обновления. После повторного обнаружения надежного измерения преобразователь температуры автоматически возвращается в нормальный режим. Если неисправность обнаруживается постоянно, выходной сигнал остается в режиме ошибки.

3. Электрическая изоляция

Преобразователь температуры требует электрической изоляции между входными и выходными цепями. Прочность электрической изоляции указывается, как минимум, в декларации изготовителя преобразователя температуры.

4. Программное обеспечение

Программное обеспечение, используемое для конфигурирования преобразователя температуры, должно отвечать следующим требованиям:

● Изготовитель должен подтвердить, что программное обеспечение было разработано и контролировалось в соответствии с признанными правилами качества.

● Изготовитель должен сообщить обо всех последствиях модификаций устройства для функциональных параметров и параметров, связанных с безопасностью.

● В устройстве должен быть реализован автоматический контроль аппаратного обеспечения. Автоматический контроль должен осуществляться на регулярной или повторяющейся основе.

●Устройство должно автоматически отслеживать, не находится ли микропрограмма в недействительной мертвой петле.

●Данные автоматического мониторинга аппаратного обеспечения и микропрограммы должны регистрироваться в журнале, и этот журнал должен включать, как минимум:

▄ Что контролировать                       ▄ Когда контролировать

▄ Как проводить мониторинг            ▄ Как устранять обнаруженные неисправности

●Чтобы избежать сбоев в работе системы, пользователи должны быть проинструктированы о том, как действовать в случае обнаружения неисправностей.

● Необходимо предотвратить произвольное или несанкционированное изменение параметров. Внутри устройства должны быть установлены перемычки, защищенные от записи; программная защита от записи не рекомендуется.

● Соединение с шиной должно содержать аутентифицированный стек протоколов, который можно просмотреть или отключить с помощью пароля.

● Производитель должен предоставить тестовые элементы, диапазоны испытаний и методы тестирования для испытательного оборудования.

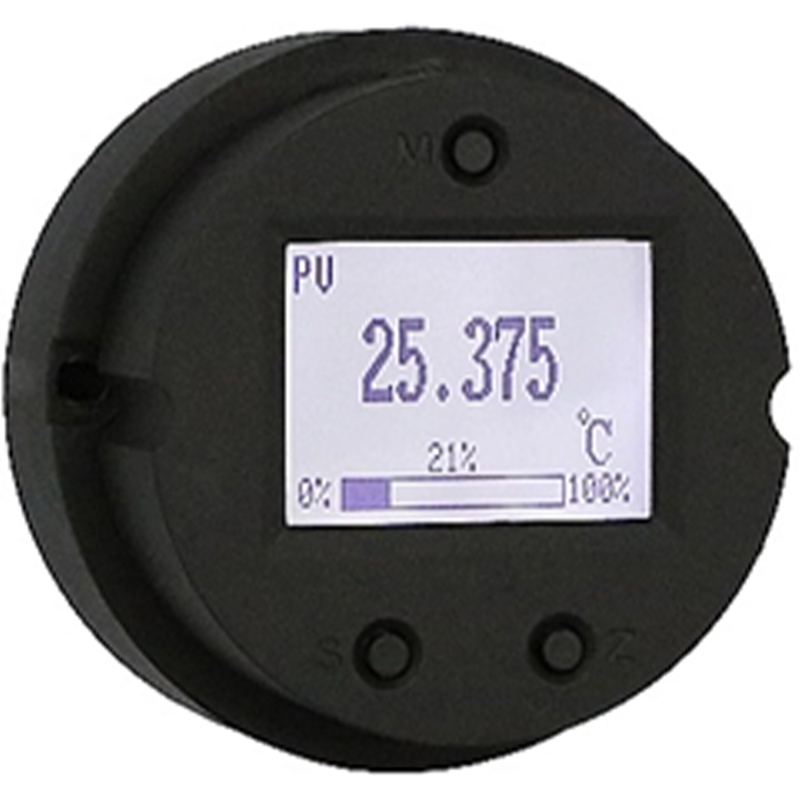

5. Плата температурного рукава для полевой шины серии Microcyber MS02

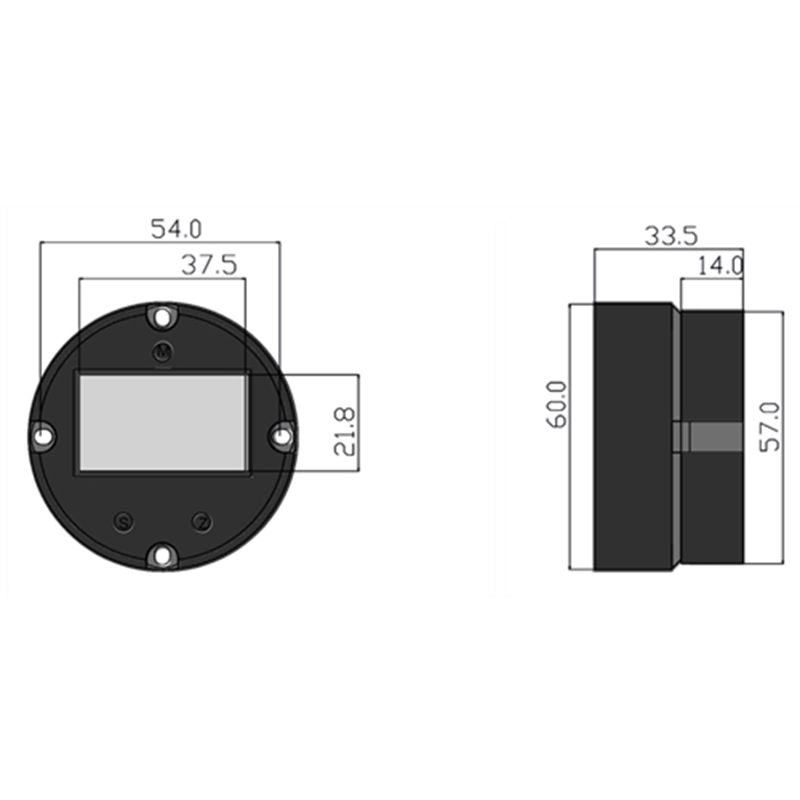

● Размеры
