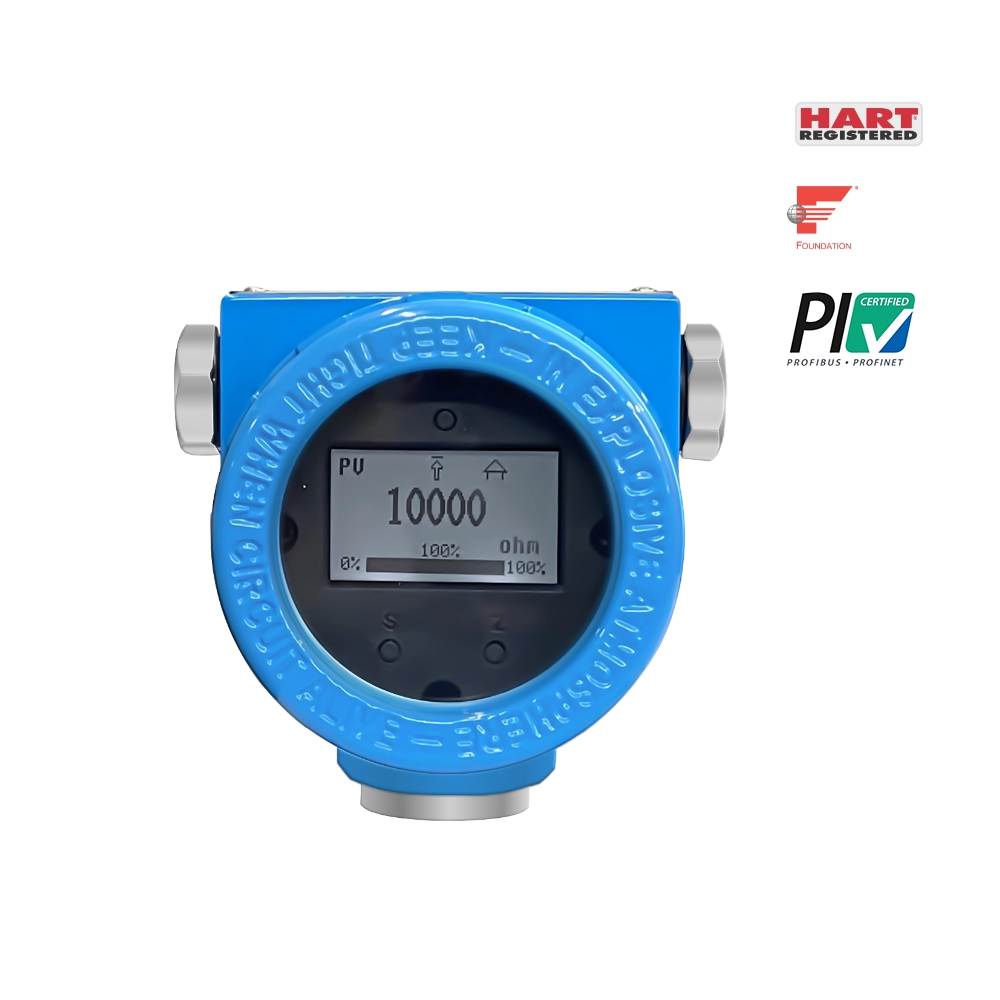

Интеллектуальный преобразователь температуры серии NCS-TT105:
1. NCS-TT105H соответствует спецификации HART
NCS-TT105F/P соответствует спецификации FF H1 ITK6, PROFIBUS PA 3.02
2. поддерживаются 2 канала, 6 сигналов RTD и 8 сигналов термопары
3. 2-, 3-, 4-проводное подключение RTD
4. компенсация холодного конца сигналов напряжения до ±1,0°C
5. высокая точность (лучше 0,1 уровня), низкий температурный дрейф (±50ppm/°C)
| Интеллектуальный преобразователь температуры серии NCS-TT105: использует технологию полевой шины и представляет собой новое поколение интеллектуального преобразователя температуры, который является незаменимым полевым устройством в управлении технологическими процессами. Устройство объединяет в себе множество функциональных модулей, которые могут реализовать как общие функции обнаружения, так и сложные стратегии управления.
· Поддержка последних версий протоколов FF H1, PROFIBUS PA и HART · Поддержка 6 типов термосопротивлений и 8 типов термопар · Поддержка 2-канального ввода датчиков · Поддержка 2-, 3- и 4-проводных термосопротивлений · Точность компенсации холодного конца термопары составляет ±0,5 ℃ · Высокая точность (лучше, чем 0,1 класса), низкий температурный дрейф (лучше, чем ±50ppm/℃) · Соответствует спецификации функциональной совместимости FCG (ITK 6 и HART 7), сертификация теста функциональной совместимости PNO · (профиль PA 3.02) · Сертификация взрывозащищенности (искробезопасность, взрывонепроницаемость)Переведено с помощью www.DeepL.com/Translator (бесплатная версия)
|
Технические характеристики RTD:
Индекс точности комнатной температуры RTD (25°C):
| Тип сигнала | Диапазон датчика (°C) | Точность (25°C) |
| Сигналы сопротивления | 0~500Ω | ±0.04Ω |
| 0~4000Ω | ±0.35Ω | |
| PT100 | -200 ~ 850℃ | ±0.15℃ |
| PT200 | -200 ~ 850℃ | ±0.15℃ |
| PT500 | -200 ~ 850℃ | ±0.15℃ |
| PT1000 | -200 ~ 850℃ | ±0.15℃ |
| CU50 | -50 ~ 150℃ | ±0.15℃ |
| CU100 | -50 ~ 150℃ | ±0.15℃ |
Технические характеристики термопары:
Индекс точности комнатной температуры термопары (25°C):
| Тип сигнала | Диапазон датчика (°C) | Точность (25°C) |
| mV | （-100mV ~ 100mV） | ±0.025mV |
| B | （500 ℃~ 1810℃） | ±0.77℃ |
| E | （-200 ℃~ 1000℃） | ±0.20℃ |
| J | （-190 ℃~ 1200℃） | ±0.35℃ |
| K | （-200 ℃~ 1372℃） | ±0.40℃ |
| N | （-190 ℃~ 1300℃） | ±0.50℃ |
| R | （0 ℃~ 1768℃） | ±0.75℃ |
| S | （0 ℃~ 1768℃） | ±0.70℃ |
| T | （-200 ℃~ 400℃） | ±0.35℃ |
Параметры продукта:
NCS-TT105 Интеллектуальный преобразователь температуры подробные данные с первого взгляда:
| Проекты | Значения параметров | |
| Входной сигнал | Pt100、Pt1000、PT200、PT500、CU50、CU100、0～500Ω、
0～4000Ω; B E J K N R S T Термопара、-100mV～100mV |
|
| Метод подключения RTD | 2-х, 3-х и 4-х проводные системы | |
| Власть | FF/PA | (9～32) VDC |
| HART | 11.9～42)VDC | |
| Количество каналов | Двухканальный | |
| Диэлектрическая прочность | 1000VAC | |
| Показать | ЖК жидкокристаллический дисплей или без дисплея (опционально) | |
| Отображать | Дополнительный 6-битный цифровой номер или 5-битный дисплей LCD | |
| Диапазон температур | Рабочая температура корпуса передатчика:
(-40 – 85) °C (без дисплея) (-20 – 70) °C (с дисплеем) |
|
| Диапазон влажности | (5～95)%RH | |
| Диапазон влажности | (5～95)%RH | |
| Температура хранения | -40 ～ 85℃ | |
| Время запуска | ≤ 5 секунд (HART)
≤ 8 секунд (FF, PA) |
|
| Время обновления | 0.8～ 1.3 с в зависимости от типа датчика и способа подключения | |
| Регулировка демпфирования | Постоянная времени 0～32 секунды | |
| Температура холодного конца | ±0.5℃ | |
| Сигналы тревоги
(только HART) |
Настраиваемый выход сигнализации 3,5…23 мА
Ток верхнего/нижнего предела 20,8 мА / 3,7 мА |
|
| Точность тока
(только HART) |
0.03% | |
| Влияние напряжения | ±0.005%/V | |
