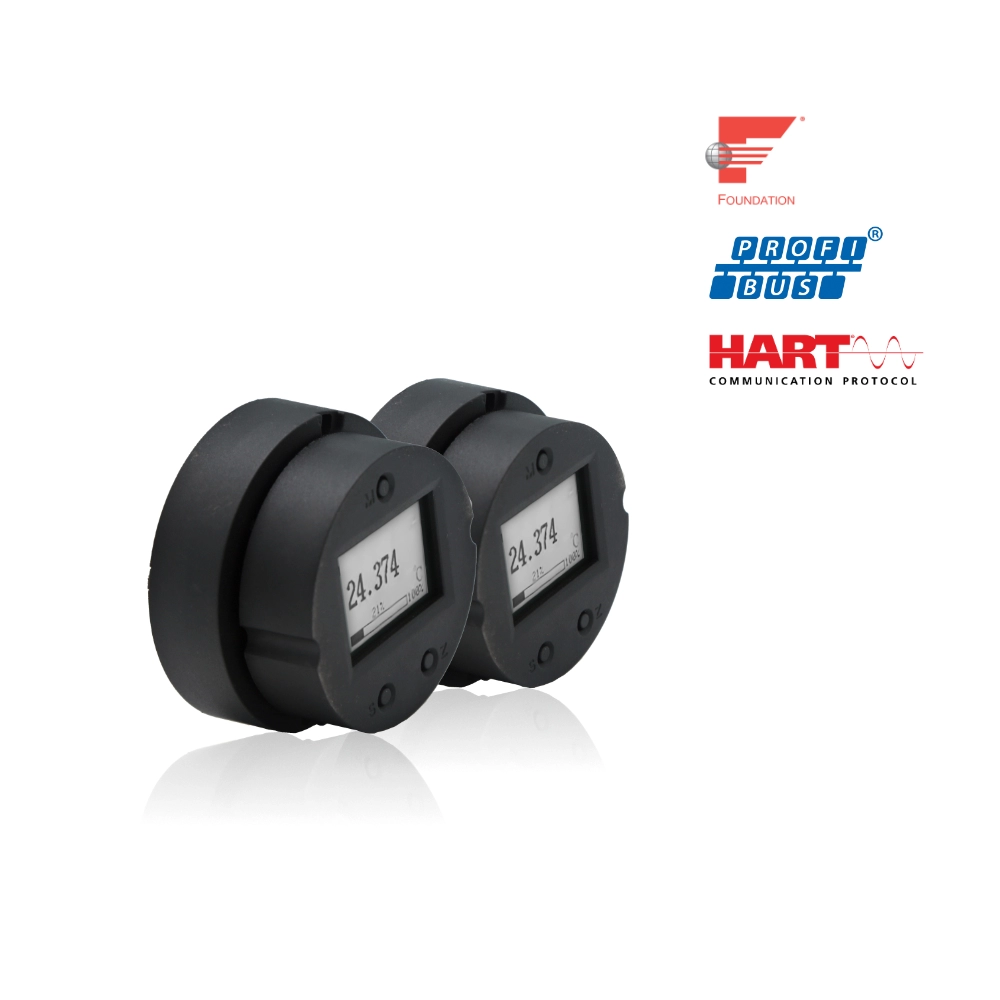

Комплект преобразователя температуры серии MS
1. Комплект преобразователя температуры MS0210 поддерживает выход 4~20 мА+HART
MS0213 Комплект преобразователя температуры поддерживает протокол FF H1 последней версии.
MS0207 Комплект преобразователя температуры поддерживает протокол PROFIBUS PA
2. двухканальный вход для датчиков, поддержка 6 видов ТДС, 8 видов термопар
3. поддержка 2-х, 3-х, 4-х проводного подключения
4. широкий спектр применимых корпусов, персонализированная стартовая страница
5. высокая точность (лучше 0,1 уровня), низкий температурный дрейф
| Температурная карта, использующая технологию полевой шины, представляет собой новое поколение интеллектуального температурного модуля, может использоваться с различными датчиками сигналов RTD, термопары (TC), сопротивления (Ω) и напряжения (mV), имеет высокую точность, широкий диапазон, способствует скорейшему запуску высокоточных продуктов HART, FF, PA преобразователей температуры.
· Двухканальный вход датчика, поддержка 6 типов термосопротивлений и 8 · типов термопар · Термосопротивление поддерживает 2-, 3- и 4-проводное подключение · Применяется для широкого спектра корпусов и персонализированного интерфейса загрузки · Высокая точность (лучше 0,1 балла), низкий температурный дрейф
|
Технические характеристики RTD:
Индекс точности комнатной температуры RTD (25°C):
| Тип сигнала | Диапазон датчика (°C) | Точность (25°C) |
| Сигналы сопротивления | 0~500Ω | ±0.04Ω |
| 0~4000Ω | ±0.35Ω | |
| PT100 | -200 ~ 850℃ | ±0.15℃ |
| PT200 | -200 ~ 850℃ | ±0.15℃ |
| PT500 | -200 ~ 850℃ | ±0.15℃ |
| PT1000 | -200 ~ 850℃ | ±0.15℃ |
| CU50 | -50 ~ 150℃ | ±0.15℃ |
| CU100 | -50 ~ 150℃ | ±0.10℃ |
Технические характеристики термопары:
Индекс точности комнатной температуры термопары (25°C):
| Тип сигнала | Диапазон датчика (°C) | Точность (25°C) |
| mV | （-100mV ~ 100mV） | ±0.025mV |
| B | （500 ℃~ 1810℃） | ±0.77℃ |
| E | （-200 ℃~ 1000℃） | ±0.20℃ |
| J | （-190 ℃~ 1200℃） | ±0.35℃ |
| K | （-200 ℃~ 1372℃） | ±0.40℃ |
| N | （-190 ℃~ 1300℃） | ±0.50℃ |
| R | （0 ℃~ 1768℃） | ±0.75℃ |
| S | （0 ℃~ 1768℃） | ±0.70℃ |
| T | （-200 ℃~ 400℃） | ±0.35℃ |
Параметры продукта:
Информация о карте преобразователя температуры в одном месте:
| Проекты | Значения параметров | |
| Входной сигнал | Pt100、Pt1000、PT200、PT500、CU50、CU100、0～500Ω、
0～4000Ω; B E J K N R S T Термопара、-100mV～100mV |
|
| Метод подключения RTD | 2-х, 3-х и 4-х проводные системы | |
| Власть | FF/PA | (9～32) VDC |
| HART | 11.9～42)VDC | |
| Протокол шины | (4～20)мА+HART, FF, PA | |
| каналы | 2 канала | |
| Изоляция | 1000 В переменного тока | |
| Отображать | ЖК-дисплей ЖК-дисплей или без дисплея (опционально) | |
| Диапазон температур | Рабочая температура корпуса преобразователя:
(-40~85) ℃ (без отображения) (-20~70) ℃ (с дисплеем) |
|
| Диапазон влажности | (5～95)% относительной влажности | |
| Температура хранения | -40 ～ 85 ℃ | |
| Время начала | 5-секундное время (HART)
8-секундный (ФФ, Пенсильвания) |
|
| Обновить время | 0,8 ~ 1,3 с зависит от типа и режима подключения датчика. | |
| Регулировка демпфирования | Постоянная времени от 0 до 32 секунд | |
| Температура холодного конца | ±0,5 ℃ | |
| Сигнал тревоги
(только HART) |
Выход тревоги может быть установлен на 3,5 … 23 мА.
Верхний/нижний предельный ток 20,8 мА/3,7 мА |
|
| Текущая точность
(только HART) |
0,03% | |
| Влияние напряжения | ±0,005%/В | |
| Ex уровень | Ex ia IIC T4 Ga (разработано в соответствии с этим стандартом, не сертифицировано) | |
