Интеллектуальные преобразователи температуры серии NCS-TT106H-R:
1. поддержка двухпроводного (4~20) мА + HART-выхода
2. поддержка двухканального входа датчика
3. поддержка 4 видов сигналов RTD и 8 видов сигналов термопары
4. поддержка 2, 3, 4-проводной системы подключения для ТДС
5. точность компенсации холодного конца сигнала напряжения до ±0,15°C
6. высокая точность (лучше 0,1 уровня), низкий температурный дрейф (лучше ±50ppm/°C)

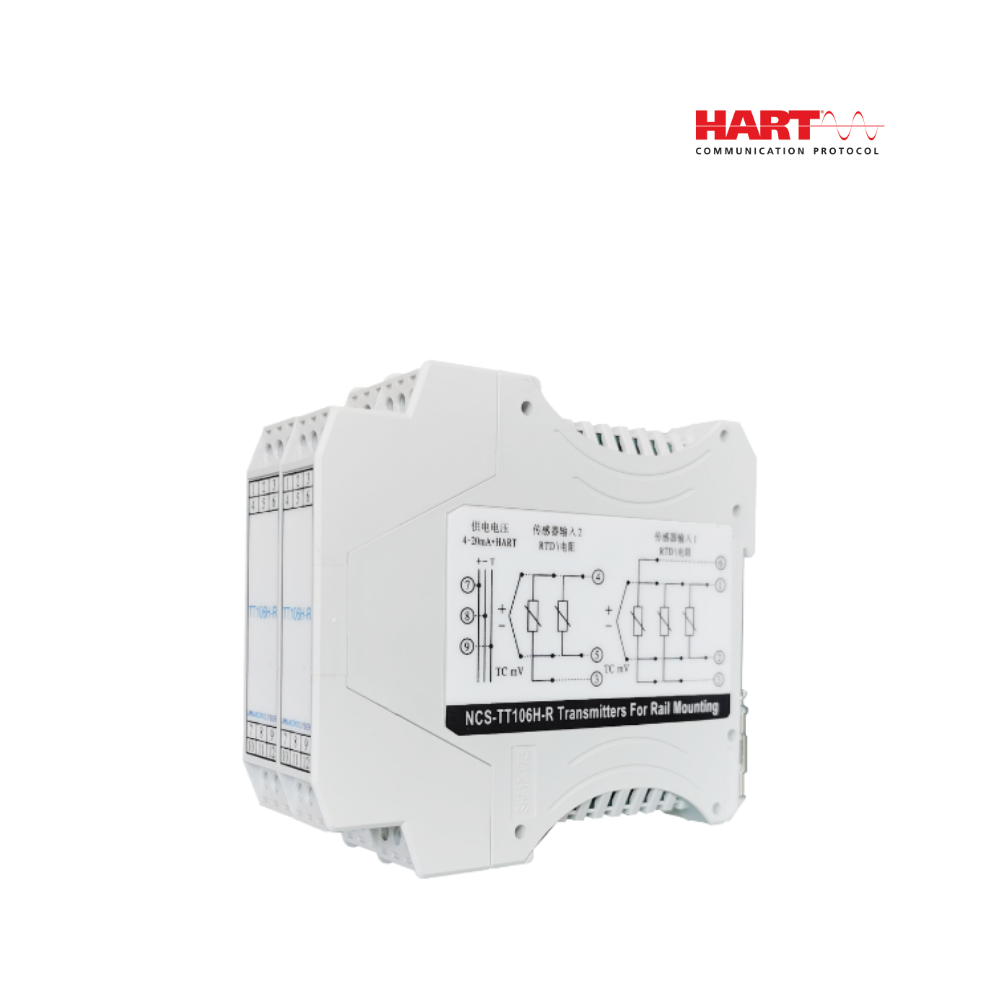

| NCS-TT106H-R Преобразователь температуры на дин-рейку с двухканальным входом. К каналу 1 можно подключить до до 4 линий ТДС, канал 2 может подключать до 3 линий ТДС, и канал 1 и канал 2 могут быть одновременно подключаться к сигналу TC.
· Поддержка 2-проводного выхода 4-20 мА+HART · Поддержка 2-канального входа датчика · Поддержка 4 типов сигналов термосопротивления и 8 типов сигналов термопары Входы для RTD в 2-проводном, 3-проводном и 4-проводном исполнении · Точность компенсации холодного спая сигнала напряжения может достигать ±0,15 ℃ · Высокая точность (лучше, чем 0,1), низкий температурный дрейф (лучше, чем ±50ppm/℃) · Соответствует стандарту HART 7 |
Технические характеристики RTD:
RTD Параметр при обычной температуре:
| Тип сигнала | Диапазон датчика (°C) | Точность (25°C) |
| Сигналы сопротивления | 0~500Ω | ±0.04Ω |
| 0~4000Ω | ±0.35Ω | |
| PT100 | -200 ~ 850℃ | ±0.15℃ |
| PT1000 | -200 ~ 850℃ | ±0.15℃ |
| CU50 | -50 ~ 150℃ | ±0.15℃ |
| CU100 | -50 ~ 150℃ | ±0.10℃ |
Технические характеристики термопары:
Параметр термопары при нормальной температуре:
| Тип сигнала | Диапазон датчика (°C) | Точность (25°C) |
| mV | （-100mV ~ 100mV） | ±0.025mV |
| B | （500 ℃~ 1810℃） | ±0.77℃ |
| E | （-200 ℃~ 1000℃） | ±0.20℃ |
| J | （-190 ℃~ 1200℃） | ±0.35℃ |
| K | （-200 ℃~ 1372℃） | ±0.40℃ |
| N | （-190 ℃~ 1300℃） | ±0.50℃ |
| R | （0 ℃~ 1768℃） | ±0.75℃ |
| S | （0 ℃~ 1768℃） | ±0.70℃ |
| T | （-200 ℃~ 400℃） | ±0.35℃ |
Параметры продукта:
NCS-TT106H-R Интеллектуальный преобразователь температуры подробные данные с первого взгляда:
| Проекты | Значения параметров |
| Вход | Pt100, Pt1000, CU50, CU100, сопротивление от 0 до 500Ω, от 0 до 4000Ω
B, E, J, N, K, R, S, T термопары восьми делений Сигнал напряжения от -100 мВ до 100 мВ |
| Выход | Одно 2-проводное устройство с 4-20мА/HART, линейный по отношению к входу |
| Метод подключения RTD | 2-х, 3-х или 4-х проводная система |
| Источник питания | 11~35VDC |
| Количество каналов | Двойной канал |
| RTD Способ подключения | 2, 3, 4 проводная система |
| Температурный предел | -40~85°C |
| Пределы влажности | 0-95% относительной влажности |
| Время запуска | ≤5s |
| Время обновления | От 0,8 до 1,3 с в зависимости от типа датчика и проводки |
| Класс защиты корпуса | IP20 (клеммы IP00) |
| Изоляция | 1000 В ПЕРЕМЕННОГО ТОКА |
| Влияние мощности | ±0.005%/V |
| Электромагнитная совместимость | Требования Часть 1:Общие требования” Требования к помехоустойчивости для промышленных объектов
Метод испытания интерфейса источника питания основан на GB/T 18268.23-2010 “Электрическое оборудование для измерения, управления и лабораторного использования Требования электромагнитной совместимости к электрическому оборудованию для использования в помещениях Часть 23: Специальные требования Конфигурации испытаний, условия эксплуатации и критерии эффективности для передатчиков со встроенным или удаленным формированием сигнала |
| Сигнализация неисправностей | Линейный выход: 3,8 ≤ I ≤ 20,8 |
| Неисправность верхнего предела: 21.75 ≤ I ≤ 23 | |
| Неисправность нижнего предела: 3.5 ≤ I ≤ 3.75 |
