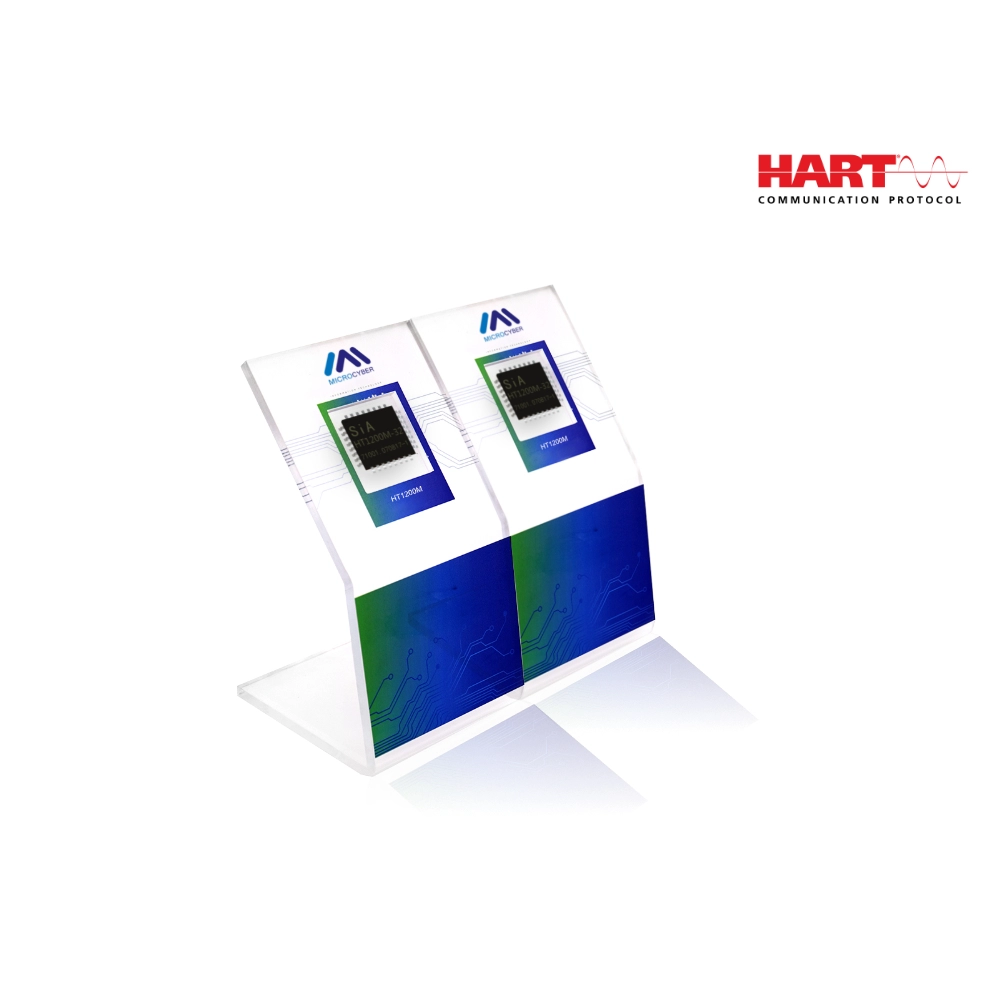

HT1200M HART полевой модем
1. Однокристальный полудуплексный модем со скоростью 1200 бит/с с частотным сдвигом ключа
2. встроенная схема полосового фильтра приема и схема формирования формы сигнала передачи
3. внешний кристалл 460,8 кГц или керамический фильтр
4. рабочая температура: -40℃～+85
5. рабочий ток: <140 мкА (3,3 В)
6. корпуса LQFP32 и QFN
| HT1200M – это маломощная модемная микросхема, которая может использоваться в HART-устройствах и требует всего нескольких внешних компонентов для модуляции и демодуляции HART-сигналов.
· Встроенная схема приема полосового фильтра и формирования формы волны передающего сигнала · Одночиповый FSK-модем (полудуплекс 1200 бит/с) · Внешний кристалл 460,8 кГц или керамический фильтр · Рабочая температура: -40℃~85℃ · Напряжение питания: 3,3В~5,0В · Рабочий ток: ＜ 140 мкА (3,3 В) · Корпус LQFP32 и QFN32 |
Chapter 3Описание контактов:
Подробные данные HT1200M Fieldbus Modem：
| Pin | Определение | Тип | Описание |
| 1 | ТЕСТ5 | вход | Подключите к VSS |
| 2 | INRESET | вход | Сброс всех цифровых логических схем при низком уровне входного сигнала |
| 3 | ТЕСТ7 | вход | Подключите к VSS |
| 4 | ТЕСТ8 | вход | Подключите к VSS |
| 5 | ТЕСТ9 | вход | Подключите к VSS |
| 6 | VSS | земля | Цифровое заземление |
| 7 | OTXA | выход | Передача и передача модулированного выхода
сигнал в контур 4-20 мА. FSK-модулированный Схема интерфейса HART.
|
| 8 | IAREF | вход | Аналоговое опорное напряжение |
| 9 | ICDREF | вход | Опорное напряжение обнаружения несущей |
| 10 | OCBIAS | выход | Ток смещения компаратора |
| 11 | ТЕСТ10 | вход | Подключите к VSS |
| 12 | VSSA | земля | Аналоговая земля |
| 13 | VDDA | мощность | Аналоговое напряжение питания |
| 14 | IRXA | вход | FSK-модулированный сигнал приема HART
от схемы интерфейса шлейфа 4-20 мА
|
| 15 | ORXAF | выход | Выход аналогового фильтра приема |
| 16 | IRXAC | вход | Вход компаратора аналогового приема |
| 17 | OXTL | выход | Выход кристаллического генератора |
| 18 | IXTL | вход | Вход кристаллического генератора |
| 19 | VSSA | земля | Аналоговая земля |
| 20 | VSS | земля | Цифровое заземление |
| 21 | VDD | мощность | Вход цифрового источника питания |
| 22 | INRTS | вход | Отправить запрос |
| 23 | ITXD | вход | Входные данные передачи. Поток данных HART, который будет отправлен из UART. |
| 24 | ТЕСТ11 | NC | Нет связи |
| 25 | ORXD | выход | Полученные демодулированные данные HART передаются на UART |
| 26 | ОКР | выход | Выход обнаружения несущей |
| 27 | ТЕСТ12 | NC | Нет связи |
| 28 | ТЕСТ1 | вход | Подключите к VSS |
| 29 | ТЕСТ2 | NC | Нет связи |
| 30 | VDD | мощность | Вход цифрового источника питания |
| 31 | ТЕСТ3 | NC | Нет связи |
| 32 | ТЕСТ4 | NC | Нет связи |
