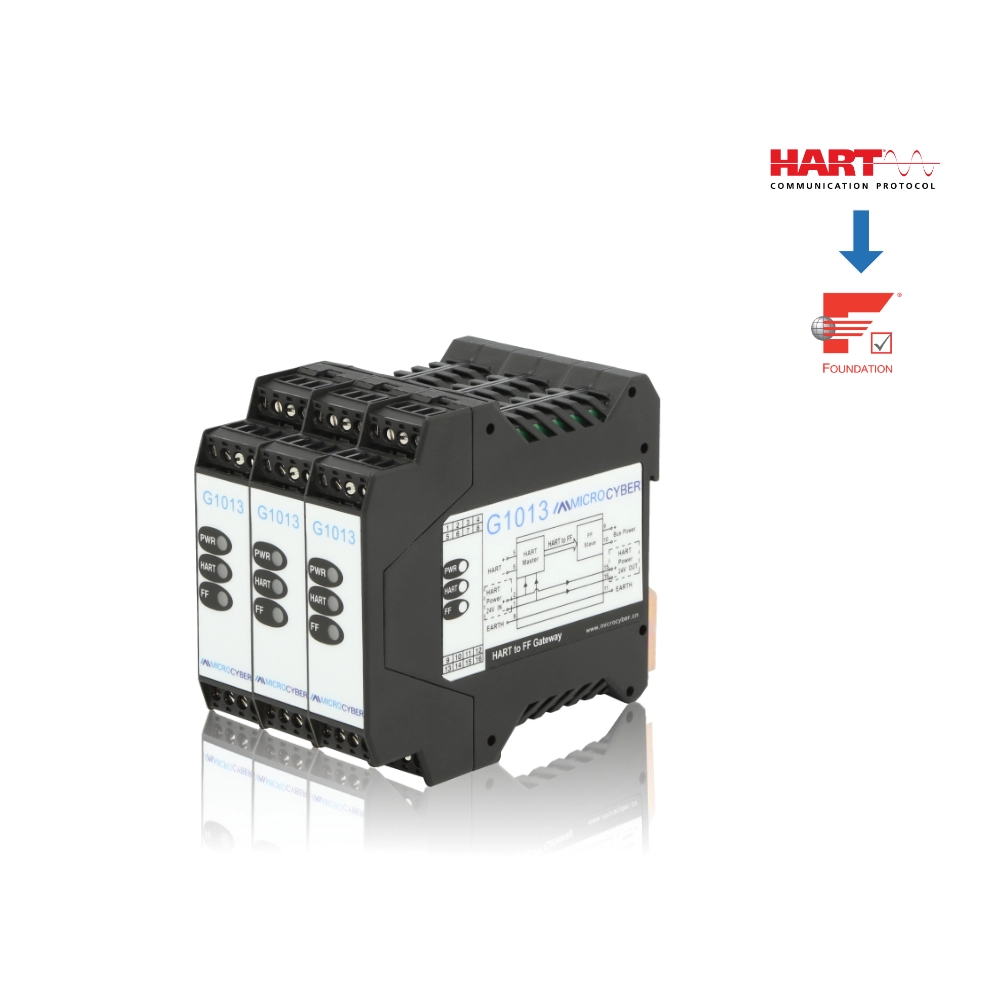

G1013 Шлюз преобразования HART в FF
1. Преобразование протокола HART в протокол FF
2. поддерживает протокол HART 7.0 и имеет обратную совместимость.
3. поддерживает до 4 ведомых устройств HART
4. поддержка 4 функциональных модулей AI и 1 функционального модуля PID
| Шлюз G1013 HART to FF H1 Gateway представляет собой шлюзовое устройство для протоколов HART и FF H1. Шлюз G1013 HART to FF H1 Gateway выступает в роли хоста HART для связи с ведомыми устройствами HART через интерфейс HART и способен преобразовывать динамические переменные устройств в переменные устройства FF для вывода.
· Протокол HART в протокол FF H1 · Поддержка протокола HART 7 и обратная совместимость · Поддержка до 4 ведомых устройств HART · Поддержка 4 функциональных блоков AI и 1 PID |
Параметры продукта:
G1013 Подробные данные шлюза HART to FF：
| Проекты | Значения параметров |
| Объект измерения | Ведомое устройство HART |
| Мощность HART | 24 В постоянного тока |
| Мощность шины FF | 9~32 В постоянного тока |
| Шинный протокол | 2-проводной, протокол FF |
| Напряжение изоляции | Интерфейс шины HART и FF, 500 В переменного тока |
| Диапазон температур | – 40℃~85℃ |
| Диапазон смирения | 5~95% относительной влажности |
| Время начала | ≤5 с |
| Обновить время | 0,2 с |
Параметры продукта:
G1013 Спецификация производительности шлюза HART to FF：
| Проекты | Значения параметров |
| Уровень защиты | Степень защиты корпуса до IP20 |
| ЭМС | Требования ЭМС к электрическому оборудованию для GB/T
18268.1-2010Измерительная, контрольно-лабораторная часть 1: Требования к устойчивости к помехамдля промышленности Места в общих требованиях Методы испытаний порта FF Электромагнитная совместимость Требования к электрооборудованию GB/T 18268.23-2010Измерительная, контрольно-лабораторная часть 23: Тестовая конфигурация, условия работы и Критерии эффективности для особых требований с Встроенные или удаленные датчики формирования сигнала |
