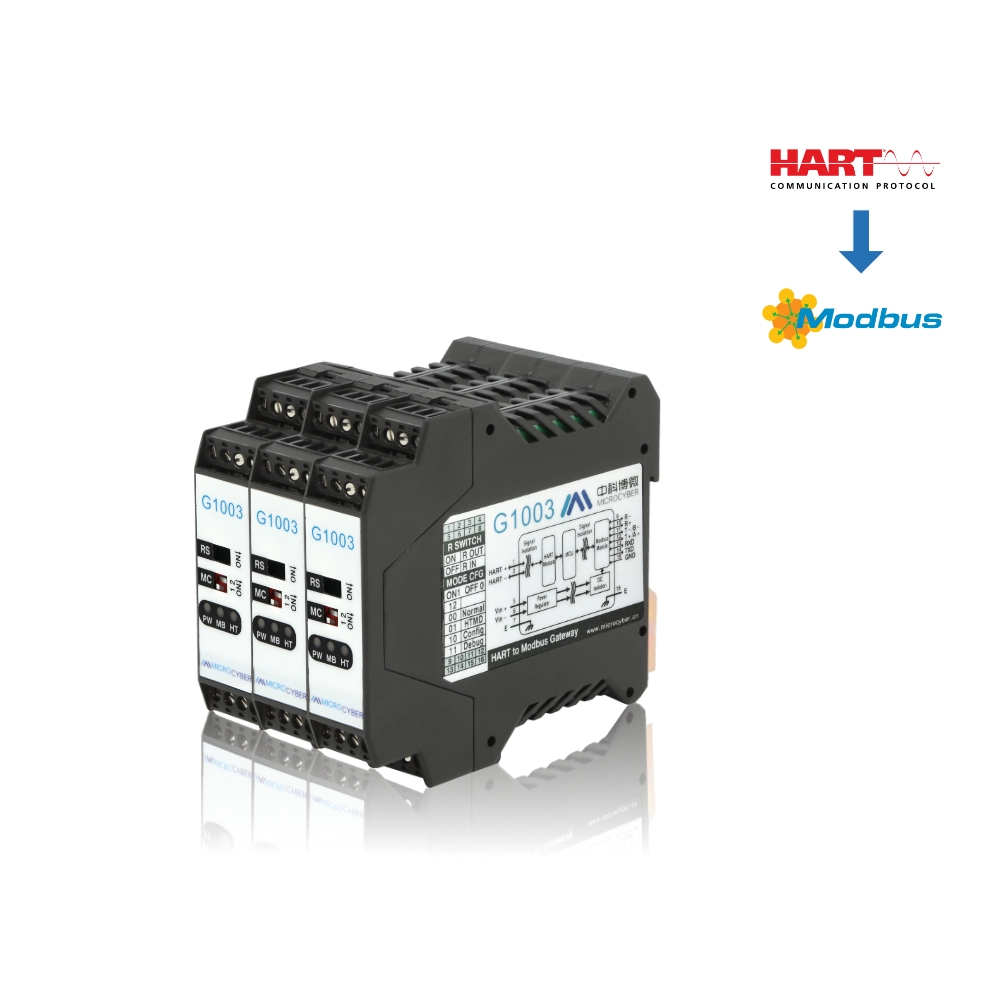

G1003 Шлюз HART – Modbus

G1003 Шлюз HART – Modbus:

Шлюз G1003 HART – Modbus

1. преобразование протокола HART в протокол Modbus-RTU/ASCII

2. аппаратный интерфейс RS232/422/485

3. может быть сконфигурирован как первое или второе ведущее устройство HART.

4. Работает в режиме “точка-точка” или в многоточечном режиме.

5. в многоточечном режиме может быть подключено до 15 ведомых устройств HART

6. поддерживает конфигурируемые номера команд HART

7. поддерживает серийный режим HART

Презентация продукции

Шлюз G1003 обеспечивает преобразование HART в Modbus RTU/ASCII. В сеть Modbus может быть подключено несколько ведомых устройств HART, соответствующих протоколу HART slave. При этом со стороны HART шлюз выступает в роли ведущего устройства, а со стороны Modbus – в роли ведомого.

· Протокол HART в протокол Modbus-RTU/ASCII

· Аппаратный интерфейс RS232/422/485

· Конфигурируется как первое ведущее устройство HART или второе ведущее устройство

· Может работать в режиме “точка-точка” или “многоточка

· Подключение до 15 ведомых устройств HART в многоточечном режиме работы

· Возможность конфигурирования всех поддерживаемых HART-команд

· Поддержка серийного режима HART

Параметры продукта:

G1003 Подробные данные шлюза HART to Modbus：

Проекты	Значения параметров
Власть	9~30В постоянного тока
HART-интерфейс	цифровой сигнал HART
Потребляемая мощность	1 Вт
Вход интерфейса HART импеданс	≥5кОм
ХАРТ интерфейс выдержать напряжение	50 В постоянного тока
ХАРТ выход амплитуда	500 мВразмах（500 Ом）
Диапазон влажности	（5~95）%Правая сторона
Рабочая температура	– 20℃~70℃
Температура хранения	– 20℃~70℃
Напряжение изоляции	Интерфейс Modbus и HART, 500 В переменного тока
Ведущий тип HART	Можно выбрать первую мастер-станцию или вторую мастер-станцию.
HART-сеть топология	Поддержка одноточечного или многоточечного рабочего режима HART, до 15 метров
В режиме серийной съемки	Поддержка пакетного режима ведомого устройства HART
ХАРТ обычай команда	Поддержка до 100 пользовательских команд HART, буферов входных и выходных данных HART для каждого из 5000 байты
Режим модема HART	Шлюз можно настроить как режим модема HART.
Резистор выборки HART	Можно выбрать внутреннее сопротивление выборки или внешнее сопротивление выборки.
Modbus аппаратное обеспечение интерфейс	RS232、RS422、РС485
Скорость передачи Modbus	300,600,1200,2400,4800,9600,19200,38400,57600,115200бит/с опционально
Modbus режим связи	Поддержка ведомой станции Modbus RTU, режим связи ASCII
Функциональный код Modbus	0x03/0x04/0x06/0x10
