Виды преобразователей температуры их назначение и принцип работы

Что такое преобразователь температуры и зачем он нужен?

В основе любого современного технологического процесса, будь то управление котлом, контроль температуры в реакторе или мониторинг условий в «умном» здании, лежит точное измерение температуры. Однако сигнал от первичного датчика (термопары, термосопротивления) часто слишком слаб, нелинеен или уязвим для помех для прямой передачи на контроллер или в SCADA-систему. Именно здесь на сцену выходят преобразователи температуры. По сути, это интеллектуальные посредники, которые принимают сигнал от датчика, обрабатывают его и выдают стандартизированный, надежный выходной сигнал, понятный для систем управления. Без них точная и стабильная автоматизация в промышленности была бы практически невозможна.

Основные виды преобразователей температуры: классификация по принципу действия

Выбор конкретного типа преобразователя напрямую зависит от используемого первичного датчика и требований к системе. На практике инженеры и проектировщики чаще всего сталкиваются со следующими видами преобразователей температуры.

1. Преобразователи для термопар (ТП)

Термопара генерирует милливольтовую термо-ЭДС, величина которой зависит от разности температур между рабочим («горячим») и свободным («холодным») спаями. Основная задача преобразователя для ТП — компенсация температуры свободных концов (холодного спая). Раньше для этого использовали физические термостаты, но современные устройства делают это электронно, измеряя температуру в клеммной колодке с помощью встроенного датчика. Мы часто видим ошибки, когда заказчик пытается сэкономить, используя простой усилитель сигнала без компенсации холодного спая. Это приводит к систематической погрешности, которая может достигать 10–15°C при колебаниях температуры в шкафу управления.

Типичные входы: K, J, S, R, B, N, E, T и др. по ГОСТ Р 8.585 или IEC 60584. Выход: чаще всего 4–20 мА или 0–10 В. Ключевой параметр — точность компенсации, у хороших моделей она составляет ±0.1–0.2°C.

2. Преобразователи для термосопротивлений (RTD)

Наиболее распространены датчики платиновые (Pt100, Pt1000) и медные (Cu50), чье сопротивление изменяется с температурой по относительно линейному закону. Преобразователь для RTD выполняет две ключевые функции: подает на датчик стабильный измерительный ток (обычно 0.5–1 мА, чтобы избежать саморазогрева) и измеряет падение напряжения на нем, преобразуя результат в температурное значение. Важный нюанс, о котором многие забывают: сопротивление подводящих проводов. Для Pt100 с сопротивлением 0.385 Ом/°C даже 1 Ом лишнего сопротивления в кабеле даст ошибку около 2.6°C. Поэтому качественные преобразователи поддерживают 3-х и 4-х проводную схему подключения для автоматической компенсации сопротивления линий.

3. Преобразователи для датчиков с унифицированным токовым или напряженческим выходом

Это, по сути, изолирующие усилители или нормализаторы сигнала. Они принимают на вход, например, сигнал 0–50 мВ от тензодатчика или 0–10 В от другого первичного преобразователя, и преобразуют его в стандартный выходной сигнал (скажем, 4–20 мА для двухпроводной петли). Их главная ценность — гальваническая развязка. На одном из объектов в химической промышленности мы устраняли «плавающую» погрешность в измерениях, которая возникала из-за разности потенциалов между землями двух удаленных установок. Установка изолирующего преобразователя с развязкой 1 кВ полностью решила проблему.

4. Цифровые преобразователи и преобразователи с полевыми шинами

Это следующая ступень эволюции. Такие устройства не только преобразуют сигнал, но и оцифровывают его, передавая данные по цифровым протоколам: HART (как наложение аналогового сигнала 4–20 мА), Profibus PA, Foundation Fieldbus, Modbus RTU. Это позволяет передавать не только основное измеренное значение, но и диагностику датчика («обрыв цепи», «короткое замыкание», «выход за пределы»), а также дистанционно менять настройки. Согласно отчету Минпромторга РФ о внедрении технологий «Индустрии 4.0» (2024), доля цифровых полевых устройств в новых проектах в нефтегазовой и химической отраслях превысила 40%. Источник: Минпромторг РФ (2024).

Критически важные аспекты выбора и применения

Зная основные виды преобразователей температуры, перейдем к практическим критериям выбора. Ошибка на этом этапе ведет к хроническим проблемам с измерениями.

• Точность и температурный дрейф. Указывается как процент от диапазона. Для большинства промышленных задач достаточно 0.1–0.25%. Но смотрите не только на начальную точность, а на дрейф нуля от температуры окружающей среды. Хороший преобразователь имеет дрейф < 0.01%/°C. Дешевые модели могут «уплывать» на несколько градусов при нагреве щитовой летом.
• Гальваническая развязка. Настоятельно рекомендуем всегда выбирать модели с полной развязкой между входом, выходом и питанием. Это защищает от контурных токов, помех и выравнивает потенциалы, значительно повышая надежность системы.
• Защита от электромагнитных помех (ЭМП). Оборудование должно соответствовать стандартам по электромагнитной совместимости (ЭМС), например, IEC/ГОСТ Р 61326. На одном объекте с частотными приводами только замена преобразователей на модели с улучшенной ЭМ-защитой снизила количество ложных аварийных сигналов на 90%.
• Диапазон температур окружающей среды. Если устройство стоит на улице в Сибири или в котельной у печи, этот параметр критичен. Стандартный диапазон -20…+60°C, для экстремальных условий ищите -40…+80°C.

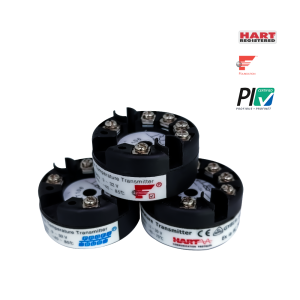

• Конструктивное исполнение. Преобразователи бывают для DIN-рейки (наиболее распространены), для непосредственного монтажа на головку датчика (компактные, экономят провод), а также взрывозащищенные исполнения (Ex ia, Ex d) для опасных зон, сертифицированные по стандартам ТР ТС 012/2011.

Типичные ошибки монтажа и настройки

Даже идеально подобранное оборудование можно скомпрометировать ошибками на месте. Вот самые частые проблемы, с которыми сталкиваются наши сервисные инженеры:

1. Неверная распайка термопары. Использование обычной медной монтажной проволоки вместо компенсационной или удлинительной для конкретного типа ТП. Это создает в цепи дополнительные паразитные термопары.
2. Игнорирование 3-х или 4-х проводной схемы для Pt100. При длине линии более 5-10 метров двухпроводная схема гарантирует значительную погрешность.
3. Установка преобразователя в зоне с сильным нагревом. Размещение рядом с паропроводом или трансформатором приводит к перегреву электроники и ускоренному дрейфу параметров.
4. Неправильная настройка диапазона. Преобразователь, настроенный на диапазон 0–200°C для датчика Pt100, будет выдавать на выходе 4 мА при 0°C и 20 мА при 200°C. Если в контроллере задан диапазон 0–100°C, показания будут в два раза завышены.

Будущее отрасли: интеллектуализация и беспроводные технологии

Тренды последних лет четко указывают на рост спроса на «умные» устройства. Современный преобразователь — это уже не просто «черный ящик», а диагностический узел. Производители внедряют встроенные функции мониторинга состояния датчика, предсказания срока его службы и самодиагностики. Отдельно стоит отметить развитие беспроводных преобразователей, работающих по стандартам WirelessHART или ISA100.11a. Они кардинально снижают стоимость монтажа на распределенных объектах, таких как нефтепромыслы или крупные сельскохозяйственные комплексы. Как отмечают в «Росстандарте», актуализация национальных стандартов в области измерений все чаще учитывает требования к цифровым интерфейсам и методам удаленной поверки. Источник: Росстандарт (2023).

В этом контексте компании, специализирующиеся на передовых промышленных коммуникациях, играют ключевую роль. Например, Корпорация Микрокибер предлагает комплексные решения для подобных задач. Их портфель включает не только интеллектуальные беспроводные датчики температуры (например, NCS-TT105W WirelessHART), но и полный спектр оборудования для построения надежных систем: от кондиционеров питания полевой шины и устройств согласования до беспроводных шлюзов, адаптеров и комплектов для разработки (таких как шлюз G1100, адаптер A1110 и DK11). Эти решения, известные низким энергопотреблением и высокой надежностью передачи данных, наряду с другими продуктами, такими как модемы сигналов HART и активные распределители, применяются в системах промышленной автоматизации по всему миру, помогая реализовывать тренды цифровизации и беспроводного мониторинга на практике.

Заключение и итоговые рекомендации

Таким образом, правильный выбор видов преобразователей температуры — это стратегическая задача, влияющая на точность, надежность и стоимость владения всей системой автоматизации. Для критически важных контуров регулирования не экономьте на точности и развязке. Всегда учитывайте условия эксплуатации (температуру, вибрацию, помехи). Для новых проектов обязательно оцените целесообразность внедрения цифровых или даже беспроводных решений — они могут дать значительную экономию на кабельной инфраструктуре и обслуживании в долгосрочной перспективе. Помните: качественное измерение — это фундамент, на котором строится эффективное и безопасное управление любым процессом.
