Токовый преобразователь температуры: принцип работы и ключевые аспекты выбора

В статье подробно разбирается, что такое токовый преобразователь температуры, как он работает и на что обратить внимание при его подборе для надежной работы в контуре измерения и управления технологическим процессом.

Что скрывается за термином «токовый преобразователь» и зачем он нужен

Если говорить упрощенно, то это устройство, которое «переводит» показания датчика температуры (термопары или термосопротивления) на язык, понятный системе управления, расположенной за десятки, а то и сотни метров. На выходе мы получаем стандартизированный токовый сигнал, чаще всего 4-20 мА. Именно этот сигнал и является главным «сообщением» от датчика к контроллеру.

Почему именно ток, а не напряжение или цифровой код? На мой взгляд, главное преимущество — высокая помехоустойчивость при передаче на большие расстояния по обычным проводам. Напряжение в длинных линиях может «проседать», а цифровой сигнал требователен к качеству кабеля. Токовая же петля в этом плане гораздо стабильнее, что критически важно для промышленных условий с их электромагнитными помехами.

Таким образом, основная задача преобразователя — обеспечить точную, линейную и надежную передачу информации о температуре. Без этого звена многие современные системы автоматизации просто не смогли бы функционировать. Это не просто «переходник», а активное измерительное устройство.

Принцип работы и внутреннее устройство: от датчика до петли тока

Внутри типового преобразователя происходит целая цепочка преобразований. Сначала микропроцессор или специализированная схема измеряет слабый сигнал с первичного датчика. Для термопар это милливольты, для RTD — изменение сопротивления. Этот сигнал усиливается, линеаризуется (поскольку зависимость температуры от сигнала датчика часто нелинейна) и компенсируется, например, по температуре холодных спаев для термопар.

После обработки формируется управляющий сигнал для выходного каскада. Именно он, грубо говоря, «задает» нужный ток в петле 4-20 мА. Здесь важно отметить, что ток не зависит от сопротивления нагрузки в определенных пределах (обычно до 600-1000 Ом). Это означает, что можно без потери точности подключать к одному выходу и контроллер, и регистратор, и индикатор последовательно.

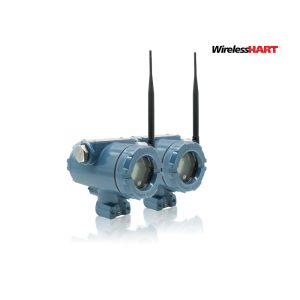

Современные модели, такие как беспроводной преобразователь NCS-TT105W WirelessHART от компании «Шэньян Чжункэ Бовэй» (Shenyang CAS Microcyber Technology Co., Ltd.), добавляют к этой схеме цифровой интерфейс. Они не только формируют токовый выход, но и передают цифровые данные по беспроводной сети, обеспечивая резервирование каналов связи и расширенную диагностику. Это уже следующий уровень интеллекта в поле.

Основные типы и критерии выбора: на что смотреть в первую очередь

Выбор преобразователя — это всегда компромисс между требованиями процесса, бюджетом и условиями эксплуатации. Первый и главный параметр — тип подключаемого датчика. Нужно четко знать: это термопара (и какая именно — K, J, S), термосопротивление (Pt100, Pt1000) или, возможно, сигнал от потенциометра? Неверный выбор здесь гарантирует ошибку измерения.

Далее следует оценить точность, которая складывается из погрешности самого датчика и погрешности преобразователя. Для большинства технологических процессов подходит класс точности 0.1-0.2%. Однако для критичных применений, например, в фармацевтике или некоторых химических процессах, может потребоваться 0.05% и выше. Нельзя забывать и о температурной стабильности: как поведет себя устройство при изменении температуры окружающей среды от -40°C до +80°C?

Практический список ключевых параметров для проверки выглядит так:

• Тип входного сигнала (RTD, TC, мВ, Ом).
• Класс точности и температурный дрейф.
• Диапазон настройки выходного сигнала (обычно 4-20 мА, но возможны варианты).
• Напряжение питания и максимальное сопротивление нагрузки петли.
• Степень защиты корпуса (IP65 для полевого монтажа, IP20 для щита).
• Наличие взрывозащищенного исполнения (Ex) для опасных зон.
• Поддержка цифровых протоколов диагностики (HART, Foundation Fieldbus, PROFIBUS PA).

Области применения и примеры интеграции в системы АСУ ТП

Сфера применения токовых преобразователей температуры невероятно широка. Их можно встретить на любом промышленном предприятии: от нефтегазового сектора и энергетики до пищевой промышленности и ЦОД. Везде, где требуется контролировать температуру на расстоянии, они становятся незаменимыми.

Рассмотрим конкретный пример. В контуре регулирования температуры реактора используются несколько термопар типа K. Сигнал с них через преобразователи поступает на входы ПЛК (программируемого логического контроллера). Контроллер, основываясь на этих данных, управляет клапаном на линии подачи теплоносителя. Надежность всего контура напрямую зависит от надежности и точности каждого преобразователя. Их отказ может привести к останову производства или даже аварийной ситуации.

Сегодня тренд — интеграция в более сложные сетевые структуры. Преобразователь становится сетевым узлом. Например, используя беспроводные шлюзы, такие как G1100 в рамках решения WirelessHART, можно объединить десятки точек измерения в единую сеть без дорогостоящей прокладки кабеля. Это особенно актуально для модернизации старых производств или для мониторинга удаленных и вращающихся объектов. Компании, вроде упомянутой «Шэньян Чжункэ Бовэй», предлагают именно такие законченные решения, включая шлюзы, адаптеры и даже средства для разработки собственных приложений.

Распространенные ошибки монтажа и настройки, которые стоит избегать

Даже самый качественный преобразователь можно «убить» неправильным монтажом. Первая типичная ошибка — игнорирование требований к сечению и типу кабеля. Для токовой петли подходит обычный витой пар, но его сечение должно быть достаточным, чтобы сопротивление линии не превышало допустимой нагрузки для преобразователя. Иначе сигнал «не дотянется» до контроллера.

Вторая группа ошибок связана с настройкой. Часто забывают выполнить калибровку «нуля» и «спана» под конкретный диапазон датчика или неверно задают тип термопары. Современные устройства с дисплеем и кнопками или с поддержкой HART-протокола минимизируют эти риски, позволяя дистанционно проверить и изменить конфигурацию. Кстати, HART-модем, например, модель NCS-HM105, — весьма полезный карманный инструмент для любого инженера КИПиА.

Наконец, важно правильно организовать питание. Преобразователи могут питаться от отдельного источника или получать питание непосредственно от контроллера по той же токовой петле (технология двухпроводного подключения). Путаница в схемах подключения питания — верный путь к неработоспособности канала. Всегда сверяйтесь с мануалом конкретной модели, а не с «общей схемой из интернета».

Перспективы развития: цифровизация и интеллектуализация полевых устройств

Отрасль не стоит на месте. Если раньше преобразователь был аналоговым «черным ящиком», то сегодня это чаще всего интеллектуальное устройство. Помимо основной функции, оно может вести журнал событий, диагностировать состояние подключенного датчика (обрыв, замыкание, дрейф), сообщать о превышении температуры и даже рассчитывать технологические параметры на основе нескольких измерений.

Цифровые шины, такие как PROFIBUS DP, требуют использования дополнительных компонентов, например, активных терминаторов для корректного окончания сегмента сети. Это уже часть промышленной коммуникационной инфраструктуры. Производители комплектующих, включая Корпорацию Микрокибер, предлагают широкий спектр таких продуктов — от распределителей питания до согласующих устройств.

На мой взгляд, будущее — за гибридными устройствами, которые бесшовно сочетают аналоговый выход 4-20 мА для совместимости со старыми системами и одновременную цифровую передачу данных по беспроводным или проводным сетям для интеграции в современные IIoT-платформы. Это позволяет проводить поэтапную модернизацию без остановки производства, что часто является решающим фактором для промышленных предприятий.

Таким образом, грамотный выбор и применение токового преобразователя температуры — это не формальность, а важный этап проектирования надежного измерительного контура. Понимание его принципа работы, типов и особенностей позволяет избежать многих проблем на этапе запуска и эксплуатации системы.

Остались вопросы по подбору или применению преобразователей? Опишите свою задачу в комментариях — постараюсь дать совет, основанный на практическом опыте. Если статья была полезна, поделитесь ей с коллегами по цеху.
