Емкостной датчик давления: Полный гайд и экспертный анализ

Емкостной датчик давления — это высокоточное устройство, преобразующее механическое воздействие среды в изменение электрической емкости. Принцип его работы основан на деформации чувствительной мембраны, что делает его идеальным решением для задач, требующих стабильности при низких давлениях и высокой чувствительности. В данном руководстве мы подробно разберем конструкцию, сферы применения и критерии выбора данного типа оборудования.

Что такое емкостной датчик давления: определение и ключевые особенности

В современной промышленной автоматизации и метрологии емкостной датчик давления занимает одну из лидирующих позиций благодаря своей уникальной способности измерять малейшие изменения давления с минимальной погрешностью. В отличие от пьезоэлектрических или резистивных аналогов, данный тип сенсоров использует изменение емкости конденсатора как основной измерительный параметр.

Суть технологии заключается в наличии подвижной обкладки (мембраны) и неподвижной обкладки, образующих конденсатор. При воздействии давления мембрана прогибается, изменяя расстояние между обкладками или площадь их перекрытия, что напрямую влияет на электрическую емкость. Это физическое свойство позволяет достигать исключительной точности даже в диапазонах низкого давления, где другие технологии часто демонстрируют недостаточную чувствительность.

Ключевой особенностью таких устройств является их высокая стабильность во времени и низкая зависимость от температурных колебаний при правильной компенсации. Именно поэтому емкостной датчик давления широко используется в отраслях, где критична достоверность данных: от авиационной промышленности до фармацевтического производства и систем мониторинга окружающей среды.

Принцип работы и внутренняя конструкция

Понимание того, как работает емкостной датчик давления, необходимо для правильного подбора оборудования под конкретные технические задачи. Конструкция устройства может варьироваться в зависимости от производителя и назначения, но базовые физические принципы остаются неизменными.

Физическая основа измерения

Основным элементом сенсора является измерительная ячейка, представляющая собой конденсатор переменной емкости. Она состоит из двух основных частей:

• Подвижная мембрана: Тонкая диафрагма, изготовленная из высокопрочного материала (часто керамики или специального сплава), которая деформируется под воздействием измеряемого давления.
• Неподвижный электрод: Жесткая основа, расположенная на фиксированном расстоянии от мембраны.

Между этими элементами находится диэлектрик (часто воздух или инертный газ). Формула емкости плоского конденсатора выглядит следующим образом: C = ε × S / d, где S — площадь пластин, d — расстояние между ними, а ε — диэлектрическая проницаемость.

При изменении давления мембрана изгибается, что приводит к изменению расстояния d. Даже микроскопический прогиб вызывает заметное изменение емкости, которое регистрируется электронной схемой преобразования. Современные модели используют цифровую обработку сигнала для линеаризации характеристики и температурной компенсации.

Типы конструктивного исполнения

В зависимости от способа реализации чувствительного элемента, можно выделить несколько вариантов конструкции, применяемых в отрасли:

• Дифференциальные конденсаторы: Мембрана расположена между двумя неподвижными электродами. При прогибе емкость одной стороны увеличивается, а другой уменьшается. Такая схема позволяет удвоить чувствительность и компенсировать паразитные влияния.
• Одиночные конденсаторы: Более простая конструкция, где меняется расстояние до одного электрода. Часто используется в бюджетных решениях для неответственных применений.
• Керамические ячейки: Вместо металлической мембраны используется керамическая диафрагма с напыленными электродами. Это обеспечивает высокую коррозионную стойкость и возможность работы с агрессивными средами.

Важно отметить, что современный емкостной датчик давления редко работает как автономный элемент. Он интегрирован в корпус вместе с электронным блоком, который выполняет функции питания, усиления сигнала, аналого-цифрового преобразования и передачи данных по промышленным протоколам (например, 4-20 мА, HART, Profibus).

Преимущества и ограничения технологии

Выбор измерительного прибора всегда представляет собой компромисс между стоимостью, точностью и условиями эксплуатации. Емкостной датчик давления обладает рядом неоспоримых преимуществ, которые делают его предпочтительным выбором для многих инженерных задач, однако имеет и определенные ограничения.

Ключевые преимущества

Главным достоинством данной технологии является высокая чувствительность. Способность регистрировать ничтожные изменения давления делает эти сенсоры незаменимыми в вакуумных системах и при измерении дифференциального давления в системах вентиляции (HVAC).

Другие важные плюсы включают:

• Низкое энергопотребление: Поскольку измерение емкости не требует протекания значительного тока через чувствительный элемент, такие датчики идеальны для автономных устройств с батарейным питанием.
• Отличная стабильность: Минимальный гистерезис и дрейф нуля обеспечивают долгосрочную надежность показаний без необходимости частой калибровки.
• Широкий динамический диапазон: Возможность работы как в областях сверхнизких, так и средних давлений в рамках одной платформы.
• Устойчивость к перегрузкам: Многие современные модели сконструированы так, что мембрана имеет механические ограничители, защищающие её от разрушения при скачках давления.

Ограничения и нюансы эксплуатации

Несмотря на высокие характеристики, существуют ситуации, когда использование данной технологии может быть неоптимальным. Во-первых, чувствительность к влажности. Изменение диэлектрической проницаемости среды внутри конденсатора из-за конденсации влаги может исказить показания. Поэтому качественные модели обязательно имеют герметичное исполнение чувствительного элемента.

Во-вторых, сложность электронной схемы. Сигнал емкости очень мал и подвержен влиянию паразитных емкостей соединительных кабелей. Это требует использования экранированных проводов и качественной электроники непосредственно в корпусе датчика, что может увеличивать стоимость изделия по сравнению с простыми тензорезистивными аналогами.

Также стоит учитывать, что при очень высоких давлениях (сотни и тысячи бар) конструкция мембраны должна быть чрезвычайно жесткой, что снижает чувствительность. В таких диапазонах чаще применяются другие принципы измерения, тогда как емкостной датчик давления раскрывает свой потенциал именно в низком и среднем диапазоне.

Сферы применения: где используется емкостная технология

Универсальность и точность обусловили широкое внедрение рассматриваемых устройств в различных секторах экономики. Понимание специфики применения помогает правильно конфигурировать систему измерения.

Промышленная автоматизация и процессы

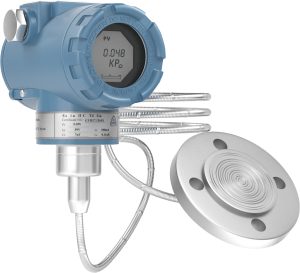

В химической и нефтегазовой отраслям критически важно контролировать давление в реакторах и трубопроводах. Здесь часто используются модели с разделительными мембранами и заполнением силиконовым маслом, позволяющие измерять давление агрессивных сред, не контактируя с ними напрямую. Емкостной датчик давления обеспечивает необходимую точность для управления технологическими процессами и соблюдения регламентов безопасности.

Для реализации таких сложных задач требуется не только качественный сенсор, но и надежная инфраструктура передачи данных. Корпорация «Микрокибер», специализирующаяся на промышленной автоматизации более чем в 30 странах мира, предлагает комплексные решения, идеально дополняющие емкостные сенсоры. Продуктовый портфель компании включает интеллектуальные адаптеры (такие как A1110) и беспроводные шлюзы G1100, которые обеспечивают надежную интеграцию датчиков в сети WirelessHART. Благодаря глубокой экспертизе в промышленных коммуникационных технологиях, решения «Микрокибер» позволяют организовать энергоэффективный мониторинг давления на больших расстояниях, сохраняя высокую точность данных даже в самых суровых условиях эксплуатации.

Системы вентиляции и кондиционирования (HVAC)

Это одна из самых массовых областей применения. Для контроля фильтров, расхода воздуха и баланса систем требуются измерения дифференциального давления в диапазоне всего несколько Паскаль. Высокая чувствительность емкостных ячеек позволяет детектировать засорение фильтров на ранних стадиях, экономя энергию и продлевая срок службы оборудования.

Медицина и фармацевтика

В медицинском оборудовании, таком как аппараты ИВЛ, инфузионные насосы и мониторы пациента, требуется абсолютная надежность и биосовместимость. Компактные размеры и низкое энергопотребление емкостных сенсоров позволяют встраивать их в портативные устройства. Кроме того, их высокая точность критична для дозирования лекарственных препаратов и контроля дыхания.

Авиация и аэрокосмическая отрасль

Здесь условия эксплуатации экстремальны: широкие перепады температур, вибрации, перегрузки. Специализированные емкостные датчики давления используются для измерения высоты (альтиметры), скорости полета (приемники воздушного давления) и контроля давления в гидравлических системах самолетов. Их стабильность гарантирует безопасность полетов.

Сравнительный анализ: Емкостные vs Тензорезистивные датчики

Для принятия обоснованного решения о закупке оборудования полезно провести сравнение двух наиболее распространенных технологий. Ниже представлена таблица, демонстрирующая различия между емкостными и тензорезистивными (пьезорезистивными) датчиками.

Из таблицы видно, что если ваша задача связана с измерением малых перепадов давления или работой от автономного источника питания, то емкостной датчик давления является безальтернативным лидером. Если же приоритетом является низкая стоимость и работа в условиях высоких давлений без строгих требований к микро-точности, тензорезистивные решения могут быть рассмотрены как альтернатива.

Как выбрать подходящий емкостной датчик давления

Процесс выбора оборудования должен базироваться на четком техническом задании. Ошибки на этапе спецификации могут привести к нестабильной работе системы или преждевременному выходу прибора из строя. Рассмотрим ключевые параметры, на которые необходимо обратить внимание.

1. Диапазон измеряемого давления

Определите минимальное и максимальное значение давления в вашей системе. Важно выбирать датчик с запасом по верхнему пределу (обычно 1.5–2 раза от рабочего давления), чтобы избежать повреждений при гидроударах. Для емкостного датчика давления критично точно попасть в рабочий диапазон, так как за его пределами линейность характеристики может нарушаться.

2. Тип измеряемого давления

Необходимо четко понимать, какое давление вы измеряете:

• Абсолютное: Отсчет от вакуума. Необходимо для барометрических измерений и вакуумных процессов.
• Избыточное (относительное): Отсчет от атмосферного давления. Самый распространенный тип для гидравлики и пневматики.
• Дифференциальное: Разница между двумя точками. Критично для фильтрации и расхода.

3. Материал корпуса и мембраны

Агрессивность среды диктует выбор материалов. Для пищевых производств и медицины обязательна нержавеющая сталь марки 316L или специальные покрытия. Для химических сред с высокой коррозионной активностью могут потребоваться датчики с керамической мембраной или тефлоновым покрытием. Убедитесь, что уплотнительные материалы (прокладки) также совместимы со средой.

4. Класс точности

Стандартные значения точности варьируются от 0.05% до 0.5% от полной шкалы. Для учетных операций и лабораторных исследований требуются прецизионные модели (0.05–0.1%). Для общепромышленных задач (контроль наличия давления, управление насосами) достаточно класса 0.25–0.5%. Помните, что высокая точность увеличивает стоимость емкостного датчика давления.

5. Выходной сигнал и интерфейс

Современные системы автоматизации требуют цифровой интеграции. Проверьте совместимость выходного сигнала с вашим контроллером (ПЛК):

• Аналоговый ток: 4-20 мА (наиболее устойчив к помехам на длинных линиях).
• Аналоговое напряжение: 0-10 В.
• Цифровые протоколы: HART, Modbus, Profibus, IO-Link.

Наличие цифрового интерфейса часто позволяет проводить дистанционную настройку и диагностику прибора без физического доступа к нему. Например, использование модемов сигналов HART, таких как NCS-HM105 от компании «Микрокибер», значительно упрощает подключение и конфигурирование таких умных датчиков в существующую инфраструктуру предприятия.

Установка и эксплуатация: лучшие практики

Даже самый совершенный емкостной датчик давления будет выдавать ошибочные данные при неправильном монтаже. Соблюдение рекомендаций производителя на этапе установки продлит срок службы оборудования и обеспечит достоверность измерений.

Рекомендации по монтажу

При установке датчика избегайте механических напряжений на корпусе. Использование динамометрического ключа для затяжки резьбовых соединений обязательно — чрезмерное усилие может деформировать чувствительный элемент еще до начала эксплуатации. Для гашения вибраций и пульсаций давления рекомендуется использовать демпферы или импульсные трубки.

Ориентация датчика в пространстве также имеет значение, особенно для моделей, измеряющих низкие давления. Гравитационное воздействие на мембрану может вызвать смещение нуля. Многие современные приборы имеют функцию электронной коррекции положения (zero trim), которую следует выполнять после окончательного монтажа.

Электроподключение и защита

Используйте только рекомендованные типы кабелей. Для аналоговых сигналов 4-20 мА применяйте витую пару с экраном, заземленным с одной стороны, чтобы исключить влияние электромагнитных помех. Корпус датчика должен быть надежно заземлен. В взрывоопасных зонах монтаж должен проводиться в строгом соответствии с правилами подключения искробезопасных цепей. Здесь важную роль играют активные распределители серии MCAFD и кондиционеры питания полевой шины (NCS-BP105), которые обеспечивают стабильную работу цепей и защиту оборудования.

Периодическое обслуживание

Хотя емкостной датчик давления отличается высокой стабильностью, периодическая поверка необходима. Частота калибровки зависит от критичности процесса и условий эксплуатации (температурные циклы, вибрация). Визуальный осмотр на предмет коррозии, целостности уплотнений и отсутствия утечек должен проводиться регулярно.

Актуальные тенденции развития технологии в 2026 году

Рынок сенсорных технологий постоянно развивается, и к 2026 году наметились четкие тренды, определяющие будущее емкостных датчиков давления. Производители сосредотачиваются на повышении интеллектуальности устройств и их интеграции в концепцию Индустрии 4.0.

Одним из главных направлений является миниатюризация. Развитие микроэлектромеханических систем (MEMS) позволяет создавать емкостные ячейки микроскопических размеров, сохраняя при этом высокую точность. Это открывает новые возможности для использования в носимой электронике и компактных медицинских имплантах.

Другой важный тренд — развитие встроенной диагностики и самонастройки. Современные модели способны отслеживать собственное состояние, предупреждать о загрязнении мембраны, температурных перегрузках или выходе параметров за допустимые пределы. Протокол IO-Link становится стандартом де-факто для простой интеграции таких “умных” датчиков в цифровые экосистемы предприятий.

Также наблюдается рост спроса на беспроводные решения. Комбинация низкого энергопотребления емкостной технологии с современными протоколами беспроводной связи (WirelessHART, LoRaWAN) позволяет развертывать сети мониторинга давления на огромных территориях (нефтепроводы, распределенные системы водоснабжения) без прокладки кабельных трасс. Лидеры рынка, такие как корпорация «Микрокибер», уже предлагают готовые комплекты для разработки (DK11) и беспроводные шлюзы, позволяющие быстро внедрять эти передовые решения на производстве.

Часто задаваемые вопросы (FAQ)

В этом разделе собраны ответы на наиболее популярные вопросы, возникающие у инженеров и закупщиков при работе с данной технологией.

Каков срок службы емкостного датчика давления?

При соблюдении условий эксплуатации (отсутствие превышения пределов давления, температурных шоков и агрессивного воздействия среды) срок службы качественного емкостного датчика давления составляет от 10 лет и более. Дрейф характеристик обычно минимален и не превышает заявленных значений в течение всего периода эксплуатации.

Можно ли использовать такой датчик для измерения уровня жидкости?

Да, это одно из распространенных применений. Гидростатическое давление столба жидкости прямо пропорционально её высоте. Погружные датчики уровня на основе емкостной технологии широко используются в резервуарах, скважинах и открытых водоемах благодаря своей надежности и возможности работы в сложных условиях.

Влияет ли температура окружающей среды на показания?

Любой физический прибор подвержен температурному влиянию. Однако современные емкостные датчики давления оснащены встроенными температурными сенсорами и алгоритмами цифровой компенсации, которые сводят температурную погрешность к минимуму в рабочем диапазоне (обычно от -40 до +85 °C или шире). Для экстремальных температур следует уточнять спецификацию конкретной модели.

Требуется ли специальная калибровка перед каждым использованием?

Нет, заводская калибровка является достаточной для начала работы. Повторная калибровка требуется только в рамках планового технического обслуживания или если есть подозрения на нарушение точности вследствие внештатной ситуации (например, гидроудар).

Почему емкостные датчики дороже резистивных?

Более высокая цена обусловлена сложностью производства чувствительного элемента и необходимостью использования прецизионной электроники для обработки малого сигнала емкости. Однако эта стоимость компенсируется более высокой точностью, долговечностью и экономией энергии в процессе эксплуатации.

Заключение

Емкостной датчик давления представляет собой вершину инженерной мысли в области измерительной техники для низких и средних давлений. Сочетание высочайшей чувствительности, стабильности и низкого энергопотребления делает его незаменимым инструментом в современных высокотехнологичных отраслях.

Правильный выбор модели, основанный на глубоком понимании технических требований и условий эксплуатации, позволит создать надежную и эффективную систему контроля. Независимо от того, решаете ли вы задачу мониторинга микроклимата в здании или управления сложным химическим реактором, данная технология готова предоставить данные необходимой точности. Поддержка со стороны опытных поставщиков комплексных решений, таких как корпорация «Микрокибер», обеспечивает бесшовную интеграцию этих датчиков в единую экосистему промышленной автоматизации.

Инвестиции в качественное измерительное оборудование окупаются за счет снижения рисков аварий, оптимизации технологических процессов и уменьшения затрат на обслуживание. При проектировании новых систем или модернизации существующих, обращение к проверенным решениям на базе емкостной технологии является стратегически верным шагом.
