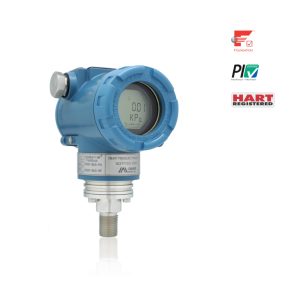

Емкостной датчик давления: принцип работы, применение и преимущества

В статье подробно рассматривается принцип действия емкостной датчик давления, его основные преимущества и недостатки, а также даются практические рекомендации по выбору и интеграции в современные системы автоматизации. Вы узнаете, на какие параметры обратить внимание, чтобы обеспечить надежность и точность измерений в вашем проекте.

Как работает емкостной датчик давления: физика процесса без лишней сложности

Если говорить упрощенно, то основу такого датчика составляет конденсатор. Его емкость изменяется под воздействием давления. Одна из обкладок этого конденсатора — это чувствительная мембрана, которая деформируется. Деформация меняет расстояние между обкладками или площадь их перекрытия, что, согласно известной формуле, напрямую влияет на емкость.

Это изменение, часто измеряемое в пикофарадах, затем преобразуется специализированной электронной схемой (обычно это мостовая схема или схема с использованием задающего генератора) в стандартный электрический сигнал. Таким сигналом может быть ток 4–20 мА, напряжение 0–10 В или же цифровой сигнал по протоколам типа HART, PROFIBUS PA, Foundation Fieldbus.

Интересно, что в современных промышленных образцах, вроде некоторых линеек продукции от Корпорации Микрокибер, преобразовательная электроника часто встроена непосредственно в корпус датчика. Это так называемые «смарт-датчики» (smart transmitters), которые не просто выдают сигнал, но и могут проводить первичную диагностику, хранить калибровочные данные и цифровую идентификацию. Такая интеграция значительно упрощает монтаж и настройку.

Сравнение с другими технологиями: почему емкостной метод до сих пор актуален

На рынке давно существуют и успешно применяются другие технологии: тензометрические (пьезорезистивные) датчики, датчики на основе резонансных элементов, индуктивные. Казалось бы, у каждой технологии свой сектор. Однако емкостные датчики удерживают сильные позиции в задачах, требующих высокой стабильности и точности в суровых условиях.

Главное их преимущество — низкая чувствительность к температурным изменениям. Поскольку в основе лежит измерение геометрических параметров (расстояние, площадь), а не свойств материала (как у тензорезисторов), температурная погрешность у них, как правило, существенно меньше. Это критически важно для долгосрочных измерений без частых повторных калибровок.

К недостаткам же традиционно относят относительно более сложную электронику для обработки малого сигнала и, в некоторых конструкциях, чувствительность к вибрациям. Но тут стоит оговориться: современные методы микромеханической обработки (MEMS) и качественная демпфирующая защита свели этот минус к минимуму. В итоге, если посмотреть на сегмент низких и сверхнизких давлений (менее 1 бара), а также на агрессивные среды, емкостные датчики часто становятся безальтернативным выбором.

Ключевые параметры при подборе датчика для вашей задачи

Выбор конкретной модели — это всегда компромисс. Ошибка на этапе подбора может привести не только к неточным показаниям, но и к преждевременному выходу оборудования из строя. Вот три кита, на которых стоит решение:

• Диапазон измерений и избыточное давление: Никогда не выбирайте датчик «впритык». Если рабочее давление 8 бар, датчик на 10 бар — плохой выбор. Нужен запас, минимум 50-100% сверху. Также уточните параметр «proof pressure» — давление, которое датчик выдержит без необратимых изменений. Для импульсных или гидроударных процессов это важнее номинала.
• Точность и долгосрочная стабильность: В паспорте смотрят не только на базовую погрешность (например, ±0.25% от шкалы), но и на влияние температуры, гистерезис, повторяемость. Для дорогостоящих процессов, где каждый процент сырья на счету, стабильность в течение года без перекалибровки может сэкономить десятки тысяч рублей.
• Материалы контактирующих частей и тип присоединения: Мембрана и корпус со стороны процесса должны быть химически инертны к измеряемой среде. Для пищевой промышленности — нержавеющая сталь марки 316L с полировкой. Для агрессивных химических сред — сплавы Хастеллой, тантал или покрытия типа PFA. Резьбовое соединение (G1/2″, M20x1.5) или фланцевое (DIN, ANSI) должно соответствовать вашей обвязке.

Часто упускают из виду такой параметр, как время отклика. В быстроменяющихся процессах (например, контроль давления в трубопроводе при пуске насоса) датчик с медленным откликом в 500 мс будет «врать» в реальном времени, хотя его статическая точность будет идеальна.

Особенности интеграции в промышленные сети: от аналогового сигнала до WirelessHART

Современный цех — это не только аналоговые петли 4–20 мА. Все чаще данные идут напрямую в систему управления по цифровой шине. И здесь емкостной датчик давления, как измерительный первичный преобразователь, является лишь началом цепочки.

Для его сигнала необходимы устройства сопряжения. Например, если используется протокол HART (который накладывает цифровой сигнал поверх аналогового 4–20 мА), может потребоваться HART-модем для конфигурации с ПК, такой как NCS-HM105 от Корпорации Микрокибер. Для построения распределенных систем на базе Fieldbus критически важны компоненты, обеспечивающие целостность линии: активные терминаторы (как PROFIBUS DP терминатор), разветвители питания и репитеры сигнала.

Настоящий прорыв последних лет — беспроводные решения. Технология WirelessHART (IEC 62591) позволяет избавиться от дорогостоящей прокладки кабелей к труднодоступным точкам измерения. Представьте себе удаленный резервуар или вращающуюся часть оборудования. Беспроводной адаптер (например, A1110), установленный на обычный емкостной датчик с выходом 4–20 мА, передает данные на сетевой шлюз (Gateway, вроде модели G1100). Это резко снижает капитальные затраты на модернизацию. Подробнее о таких кейсах можно прочитать в отраслевых обзорах на портале Control Engineering Russia.

Типичные ошибки монтажа и обслуживания: наблюдения с поля

Даже идеально подобранный датчик может давать сбой из-за ошибок на этапе монтажа. Первая и самая распространенная — неправильное расположение. Для измерений давления жидкости в трубопроводе отборная точка должна быть сбоку, а не сверху или снизу, чтобы избежать скопления пузырьков воздуха или осадка.

Вторая ошибка — игнорирование импульсных линий (импульсных трубок). Они должны быть максимально короткими, заполнены той же средой (или разделительной жидкостью) и не иметь «мешков», где может скопиться конденсат. На газовых линиях это особенно критично. Нередко видишь, как проблемы с показаниями решаются не заменой дорогого датчика, а перекладкой этих самых трубок.

И третье — забывают про условия окружающей среды. Если датчик установлен на улице под прямым солнцем, даже его собственная температурная компенсация не спасет от локального перегрева корпуса и, как следствие, дрейфа нуля. Нужен простейший солнцезащитный кожух. Также не стоит размещать датчик с электроникой в зоне сильного электромагнитного поля (рядом с частотными приводами, мощными шинами) без дополнительного экранирования.

Заключение: на что сделать ставку сегодня

Современный емкостной датчик давления — это высокотехнологичный продукт, сочетающий в себе надежную физику измерений и продвинутую цифровую начинку. Его выбор перестал быть тривиальной задачей по каталогу. Теперь необходимо учитывать не только основные метрики, но и возможности цифровой диагностики, беспроводной интеграции и долгосрочной работы в рамках концепции Industry 4.0.

Важно помнить, что сам датчик — лишь часть экосистемы. Его эффективность напрямую зависит от качества вспомогательных компонентов: источников питания, модулей согласования сигналов, элементов защиты линии связи. Именно комплексный подход, когда все элементы системы, от первичного преобразователя до шлюза в АСУ ТП, спроектированы на совместимость, дает ту самую надежность и точность, за которыми мы и обращаемся к автоматизации.

Остались вопросы по подбору или интеграции емкостных датчиков в ваш проект? Опишите свою задачу в комментариях — обсудим возможные решения на основе практического опыта. Чтобы увидеть примеры реального оборудования и схемы подключения, посетите раздел промышленной автоматизации на сайте Корпорации Микрокибер.
