Преобразователь температуры принцип от датчика до стандартного сигнала (4-20 мА)

Понимание преобразователь температуры принцип— основа грамотного выбора и устранения неисправностей КИП. В статье подробно разберем путь сигнала от датчика до унифицированного тока 4-20 мА, основываясь на практическом опыте работы с полевым оборудованием.

Зачем нужен преобразователь? Недостатки прямого подключения датчика

Многие начинающие специалисты спрашивают: зачем усложнять схему, если можно подключить термопару или термосопротивление (RTD) напрямую к контроллеру? Ответ кроется в слабости сигнала и подверженности помехам. Сигнал от термопары — это милливольты, а сопротивление RTD изменяется на доли Ома. При передаче по длинным кабелям (иногда десятки метров в цеху) такие сигнала легко искажаются электромагнитными наводками от силового оборудования.

Второй ключевой недостаток — отсутствие унификации. Контроллеру потребуются разные измерительные карты для каждого типа датчика, что увеличивает стоимость и сложность системы. Именно преобразователь температуры решает эти проблемы: он размещается непосредственно у датчика, усиливает слабый сигнал, линеаризует его (превращает нелинейную зависимость в линейную) и преобразует в стандартизированный и помехоустойчивый токовый сигнал 4-20 мА.

По моим наблюдениям, попытки сэкономить на преобразователе и тянуть длинные провода от слабосигнального датчика почти всегда заканчиваются проблемами: «плавающие» показания, невозможность калибровки и частые ложные срабатывания аварийных систем. Это классический случай ложной экономии.

Сердце системы: как первичный датчик формирует исходный сигнал

Весь принцип работы начинается с первичного преобразования температуры в электрическую величину. Основных технологий две. Термопара (например, типов K, J, S) работает на эффекте Зеебека: в месте спая двух разнородных металлов возникает ЭДС, пропорциональная разности температур между рабочим и холодным спаями. Ее плюсы — широкий диапазон и быстрота реакции, но требуется компенсация температуры холодных спаев, что делает схему сложнее.

Термосопротивления (RTD), чаще всего платиновые Pt100 или Pt1000, меняют свое электрическое сопротивление при изменении температуры. Их зависимость более линейна и стабильна во времени. Для измерения используется мостовая схема, на которую подается стабильное возбуждение. Именно RTD, на мой взгляд, стали стандартом де-факто для большинства промышленных задач, где важна точность в диапазоне от -200 до +600°C.

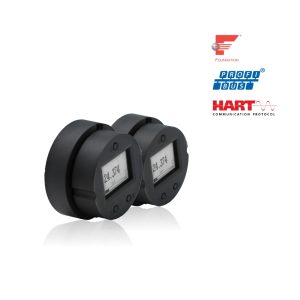

Реже, но встречаются терморезисторы (NTC/PTC) и интегральные полупроводниковые датчики. Выбор типа датчика — первый и самый важный шаг, который предопределяет выбор самого преобразователя. Современные умные преобразователи, подобные NCS-TT105W от Корпорации Микрокибер, могут конфигурироваться под разные типы датчиков программно, что сильно упрощает логистику и монтаж.

Внутренняя кухня: этапы обработки сигнала в аналоговом преобразователе

Итак, слабый и «неудобный» сигнал от датчика попал на вход преобразователя. Что происходит внутри? Первый этап — нормализация и усиление. Специализированная микросхема (например, для RTD — это мостовой усилитель с высоким CMRR) выделяет полезный сигнал из шума и усиливает его до уровня, удобного для дальнейшей обработки.

Второй, критически важный этап — линеаризация и компенсация. Зависимость ЭДС термопары или сопротивления Pt100 от температуры не является идеально прямой линией. Аналоговые преобразователи используют сложные схемы с диодами или специализированными микросхемами-линеаризаторами, которые «выпрямляют» эту характеристику. Здесь же компенсируется температура холодных спаев у термопар.

Третий этап — преобразование напряжения в ток (V-to-I). Это ядро всей концепции 4-20 мА. Токовая петля обладает фундаментальным преимуществом: сила тока не зависит от сопротивления линии в широких пределах (конечно, в рамках напряжения питания). Схема построена так, что при минимальной измеряемой температуре на выходе устанавливается ток 4 мА (а не 0 мА!), что позволяет дистанционно диагностировать обрыв линии (ток упадет до 0). Максимальной температуре соответствует 20 мА.

Эволюция: от аналоговых к интеллектуальным (смарт) и беспроводным преобразователям

Классический аналоговый преобразователь температуры с принципом работы, описанным выше, — это надежная рабочая лошадка. Но у него есть ограничения: невозможность дистанционной настройки, одна фиксированная характеристика преобразования, сложность диагностики. На смену пришли интеллектуальные (smart) преобразователи с микропроцессором.

Их принцип кардинально иной. Сигнал с датчика оцифровывается на самой ранней стадии высокоточным АЦП. Все дальнейшие операции — линеаризация по сложным полиномиальным формулам, температурная компенсация, фильтрация — выполняются цифровыми алгоритмами. Это дает беспрецедентную точность и гибкость. По протоколу HART (который использует тот же двухпроводной контур 4-20 мА) можно дистанционно менять тип датчика, диапазон, проводить диагностику.

Следующая ступень — беспроводные преобразователи, например, на стандарте WirelessHART. Здесь принцип работы преобразователя дополняется радиомодулем. Устройство оцифровывает температуру и передает данные по защищенной mesh-сети на шлюз. Это революционное решение для труднодоступных точек измерения или для быстрого развертывания систем мониторинга без прокладки кабелей. Такие решения, как комплекс WirelessHART от Корпорации Микрокибер, включающий шлюз, адаптеры и сами преобразователи, открывают новые возможности для модернизации старых производств.

Критические ошибки при подключении и настройке: практический опыт

Даже идеальное понимание принципа не гарантирует успеха, если допущены ошибки на этапе монтажа. Первая и самая грубая — неправильная полярность при подключении двухпроводного контура 4-20 мА. Хотя сам контур не чувствителен к полярности для передачи тока, питание электроники внутри преобразователя — чувствительно. Всегда соблюдайте маркировку «+» и «-».

Вторая распространенная ошибка — неучет падения напряжения в длинной линии. Закон Ома никто не отменял: на большом сопротивлении проводов напряжение питания преобразователя может упасть ниже минимально необходимого. Нужно заранее рассчитывать: общее сопротивление петли (сопротивление проводов + входное сопротивление контроллера) не должно вызывать падение напряжения сверх возможностей источника питания.

Третья ошибка — игнорирование необходимости экранирования и правильной заземления. Экран кабеля от датчика должен быть подключен только с одной стороны (обычно на клемме «GND» или «SHLD» в преобразователе), чтобы не создавать земляные петли. Четвертая — попытка запитать преобразователь от источника, не имеющего гальванической развязки от силовой сети. Это верный путь к появлению синфазных помех и нестабильной работе.

Как проверить работоспособность преобразователя на месте? Простые методы

Предположим, система показывает неверную температуру. Как быстро локализовать проблему: датчик, преобразователь или линия? Первый шаг — проверка выходного тока. Подключите мультиметр в разрыв цепи (в режиме измерения тока) или параллельно нагрузочному резистору. Сравните измеренное значение с ожидаемым. Помните: 4 мА = нижний предел шкалы, 20 мА = верхний. Промежуточное значение рассчитывается линейно.

Если ток отсутствует или не меняется, проверьте питание на клеммах преобразователя. Если питание есть, можно попробовать имитировать сигнал датчика. Для Pt100: подключить точный резистор, соответствующий определенной температуре (например, 100 Ом для 0°C). Для термопары: подать милливольты от калибратора. Если на таком «искусственном» датчике преобразователь выдает правильный ток — проблема в самом датчике или его подключении.

Современные интеллектуальные преобразователи значительно упрощают диагностику. Через HART-коммуникатор (или даже некоторые мультиметры с функцией HART) можно считать не только текущее значение, но и диагностические биты, которые укажут на обрыв или короткое замыкание датчика, превышение температуры и другие внутренние ошибки. Эта возможность — огромное преимущество для сокращения времени на ремонт.

Заключение: от физического принципа к надежному измерению

Таким образом, преобразователь температуры принцип — это цепочка точных преобразований: от физического эффекта в датчике к универсальному языку промышленной автоматики — току 4-20 мА. Понимание этой цепочки позволяет не только правильно выбрать устройство, но и грамотно его установить, настроить и оперативно устранить любую неисправность.

Сегодня, с развитием цифровых и беспроводных технологий, базовый принцип остается неизменным, но обрастает мощными средствами диагностики, гибкостью и удобством. Это уже не просто «черный ящик», а интеллектуальный сетевой узел.

Надеюсь, это объяснение поможет вам в работе. Если у вас есть специфические вопросы по настройке или возникла нестандартная ситуация на объекте — опишите ее в комментариях, постараемся разобраться вместе. Узнать больше о современных решениях, включая интеллектуальные и беспроводные преобразователи, можно в технической документации на сайте Корпорации Микрокибер.
