Что такое модуль связи с шиной: принцип работы, виды и применение в АСУ ТП

В современных системах автоматизации надежная связь между устройствами — основа стабильности. Эта статья объясняет, как работает модуль связи с шиной, какие типы существуют для разных протоколов и как правильно интегрировать его в вашу АСУ ТП, избегая типичных ошибок конфигурации.

Базовый принцип работы: больше чем просто «передатчик»

По своей сути, модуль связи с шиной — это специализированный интерфейсный преобразователь. Его задача — обеспечить двусторонний обмен данными между контроллером (ПЛК) или системой управления и полевыми устройствами, подключенными к промышленной сети. Грубо говоря, он «переводит» внутренний язык контроллера на язык, понятный шине — будь то PROFIBUS, Modbus или Ethernet/IP.

Но это не просто пассивный переводчик. Качественный модуль выполняет критически важные функции: гальваническую развязку (чтобы скачок напряжения в полевой сети не вывел из строя контроллер), буферизацию данных и обработку протокола. Именно от его надежности зависит, насколько стабильно будут доставляться команды к приводу или показания с датчика. В своей практике я не раз видел, как «плавающие» ошибки связи, которые списывали на плохой кабель или помехи, на деле были вызваны перегревом или деградацией компонентов в самом модуле.

Работает это по примерно такой схеме: контроллер записывает данные (например, задание скорости) в свою внутреннюю память, выделенную для модуля. Модуль, в свою очередь, постоянно опрашивает эту область, «забирает» данные, упаковывает их в кадр согласно протоколу шины и отправляет в сеть. Ответные данные от устройств проходят обратный путь. Здесь важно понимать концепцию циклического и ациклического обмена, но это уже тема для отдельного разговора.

Ключевые типы модулей: от классических шин до беспроводных решений

Выбор типа модуля определяется, в первую очередь, архитектурой вашей системы и используемым протоколом связи. Условно их можно разделить на несколько крупных категорий, хотя границы часто размыты.

1. Модули для проводных полевых шин:

• PROFIBUS DP/PA: Классика для промышленной автоматизации. Требуют точной настройки адресов и скорости. Для сегментов PROFIBUS PA часто используются модули связи с шиной со встроенным блоком питания и согласователем, как, например, специализированные устройства от Корпорация Микрокибер, которые обеспечивают стабильное питание и передачу данных по одной двухпроводной линии.
• Modbus RTU/TCP: Универсальный и широко распространенный протокол. Модули для Modbus RTU работают через RS-485, для Modbus TCP — через Ethernet. Здесь частая проблема — неправильная настройка стоп-битов и четности в RTU или конфликты IP-адресов в TCP.
• Foundation Fieldbus, HART: Для более сложных систем с расширенными функциями. Модули для HART, например, могут быть как встроенными в систему управления, так и выполненными в виде портативных приборов для конфигурации и диагностики.

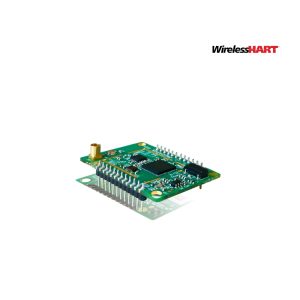

2. Беспроводные модули связи: Это уже следующая ступень эволюции. Здесь данные передаются по радиоканалу по стандартам типа WirelessHART или ISA100.11a. Главные преимущества — экономия на кабельной продукции и простота подключения удаленных или вращающихся объектов. Но и свои нюансы: нужно тщательно планировать сетку покрытия, учитывать возможные помехи и думать об энергопотреблении. Полноценное беспроводное решение — это не просто модуль, а комплекс из шлюза, адаптеров и ПО для управления сетью.

Критерии выбора: на что смотреть кроме названия протокола

Определиться с протоколом — это только половина дела. При выборе конкретной модели модуля связи с шиной я всегда рекомендую обращать внимание на следующие параметры, которые часто упускают из виду:

Количество подключаемых устройств: Каждый модуль имеет ограничение на максимальное число адресов или устройств в сегменте. Если для Modbus это может быть 32 устройства на сегмент RS-485, то для PROFIBUS DP — 126 станций. Заложите запас в 15-20% на будущее расширение.

Скорость обмена и время отклика: Особенно критично для систем управления в реальном времени. Убедитесь, что заявленная пропускная способность модуля (циклический обмен) соответствует требованиям вашего приложения. Помните, что добавление каждого устройства в сеть увеличивает время цикла опроса.

Гальваническая развязка и защита: Наличие изоляции между каналом шины и логической стороной контроллера — must-have для промышленного применения. Уровень защиты (например, 1500 В AC) и наличие защиты от короткого замыкания на линии могут спасти вам недели простоя. Также проверьте рабочий температурный диапазон — для установки в неотапливаемых цехах или на улице нужны более стойкие модели.

Типичные ошибки при интеграции и настройке

Даже с качественным оборудованием можно столкнуться с неработающей сетью из-за ошибок монтажа и конфигурации. Вот несколько самых распространенных, с которыми я сталкиваюсь чаще всего:

1. Проблемы с топологией и заземлением. Для шин типа PROFIBUS DP крайне важно правильное окончание линии терминаторами (активными или пассивными) на обоих концах. Их отсутствие или неисправность приводят к отражениям сигнала и ошибкам связи. Отдельная «боль» — это разрыв контура заземления или, наоборот, создание нескольких точек заземления, ведущих к уравнительным токам.

2. Неправильная адресация и дублирование адресов. Каждое устройство в сети должно иметь уникальный адрес. Казалось бы, очевидно. Но на практике при расширении системы или замене оборудования этот rule нарушается постоянно. Ведение актуальной таблицы адресов — хороший тон.

3. Игнорирование качества сетевых компонентов. Экономия на кабеле, разъемах, ответвителях или источниках питания для активных терминаторов почти всегда выходит боком. Неэкранированный кабель, проложенный рядом с силовыми линиями, — гарантированный источник периодических помех. Использование специализированных компонентов, таких как те, что можно найти в ассортименте на официальном сайте производителя, часто избавляет от множества «необъяснимых» проблем.

Применение в АСУ ТП: от простой связи к распределенному интеллекту

В современной АСУ ТП роль модуля связи с шиной эволюционировала от простого посредника до ключевого элемента распределенной системы. Типичные сценарии применения:

Интеграция удаленных шкафов управления (RIO). Вместо того чтобы тянуть сотни метров отдельных сигнальных кабелей от датчиков и исполнительных механизмов к центральному ПЛК, можно установить удаленный шкаф с модулем ввода-вывода и связать его с контроллером по одной шине (например, PROFIBUS или PROFINET). Это колоссальная экономия на монтаже и кабеле.

Подключение интеллектуальных полевых устройств. Современные расходомеры, частотные преобразователи, сервоприводы имеют встроенные вычислительные возможности и диагностику. Модуль связи с шиной позволяет не только считывать основной параметр (например, расход), но и получать массу дополнительной информации: диагностические сообщения, данные о температуре, наработке, состоянии фильтров.

Построение гибридных и беспроводных сетей. Часто бывает так, что часть системы уже работает по одной шине, а новое оборудование требует другого протокола. Специализированные модули-шлюзы решают эту проблему. Более того, сейчас набирают популярность решения, где проводная шина комбинируется с беспроводными сегментами для подключения сложных или мобильных объектов. Это позволяет гибко масштабировать систему, не перекладывая километры кабелей заново.

Заключение: осознанный выбор — основа надежной связи

Понимание принципов работы, типов и особенностей применения модуля связи с шиной позволяет перейти от случайного выбора к осознанному проектированию. Это уже не «черный ящик», а конкретный инструмент, параметры которого — от протокола и скорости до качества развязки — напрямую влияют на устойчивость и эффективность всей вашей системы автоматизации.

Теперь вы знаете, что такое модуль связи с шиной, и сможете задавать поставщикам правильные вопросы, оценивать соответствие оборудования вашим задачам и избегать распространенных ошибок интеграции. В конечном счете, это знание экономит время, деньги и нервы при реализации и эксплуатации АСУ ТП.

Хотите глубже разобраться в нюансах? Поделитесь вашим кейсом или задайте вопрос в комментариях, а также изучите техническую документацию и реальные схемы подключения на ресурсах производителей — это лучший способ увидеть теорию в практике.
