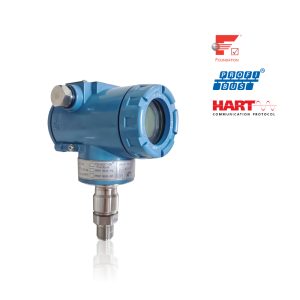

Преобразователь тока давления: назначение, принцип работы и схема подключения

Когда на старом предприятии вы видите громоздкие манометры с трубками Бурдона, а на новом — компактные приборы с парой проводов, разница — это и есть преобразователь тока давления. Этот прибор превращает механическое воздействие среды в универсальный электрический язык, понятный контроллерам. В этой статье я попробую объяснить, почему именно токовая петля 4-20 мА стала стандартом, как устроен такой преобразователь изнутри и на что смотреть при его подключении, чтобы избежать типичных проблем с точностью.

Что такое токовый сигнал давления и почему 4-20 мА, а не 0-5 В

По сути, это прибор, который измеряет давление (жидкости, газа, пара) и выдает пропорциональный электрический ток, чаще всего в диапазоне 4-20 миллиампер. Почему именно ток, а не напряжение, например, 0-5 вольт? В промышленной автоматике ответ прост: токовый сигнал гораздо менее чувствителен к помехам и падению напряжения на длинных линиях связи. Если на ваш сигнал 0-5В наведется электромагнитная помеха от соседнего силового кабеля, контроллер получит искаженные данные. С токовой петлей этого не происходит — заданный ток течет по цепи независимо от небольших изменений сопротивления проводов.

Диапазон 4-20 мА тоже выбран неслучайно. Нижняя граница — 4 мА, а не 0 мА. Это позволяет легко диагностировать обрыв линии: если контроллер видит ток 0 мА, это явно указывает на обрыв цепи или полный отказ прибора. Значение 4 мА соответствует «нулевому» давлению (или нижнему пределу измерения). Значение 20 мА — верхнему пределу. Такой «живой ноль» — классический прием повышения надежности промышленных систем. Как отмечают в отраслевых обзорах, например, на «РИТМ. Промышленность и технологии», эта схема остается золотым стандартом десятилетиями.

В своей практике я встречал попытки заменить преобразователи на дешевые датчики с напряжением 0-10В для экономии. На коротких расстояниях в лаборатории это работало. Но как только их выносили в цех с десятками метров кабеля, рядом с двигателями, сигнал начинал «прыгать». В итоге все равно возвращались к 4-20 мА, но уже после потери времени и денег на неверное решение.

Устройство внутри: от чувствительного элемента до токовой петли

Сердце любого современного преобразователь тока давления — это сенсор, чаще всего мембранного типа. На эту мембрану давит измеряемая среда, вызывая ее микроскопическую деформацию. Эта деформация каким-то образом преобразуется в изменение электрического параметра. В старых или более простых моделях это могли быть тензорезисторы, наклеенные на мембрану (их сопротивление меняется при растяжении).

В современных точных приборах обычно используется кремниевый пьезорезистивный сенсор или сенсор на основе емкостного принципа. Пьезорезистивные элементы вмонтированы в саму мембрану и обладают высокой чувствительностью. Сигнал от сенсора очень слабый и нелинейный. Поэтому следующим ключевым блоком идет специализированная интегральная схема (ASIC) или микропроцессор. Он выполняет несколько задач: усиливает слабый сигнал, линеаризует его (компенсирует нелинейность сенсора), компенсирует влияние температуры и, наконец, генерирует на выходе стабильный ток 4-20 мА, строго пропорциональный давлению.

Именно качество этой самой схемы обработки сигнала (вместе с качеством сенсора) и определяет точность, стабильность и долговечность всего прибора. Дешевые преобразователи часто экономят именно здесь, используя простые схемы без полноценной температурной компенсации. В результате их показания могут «уплывать» на несколько процентов при изменении температуры в цехе, что для многих процессов недопустимо. Производители с серьезным подходом, такие как Корпорация Микрокибер, уделяют этой части первостепенное внимание, что видно по заявленным техническим характеристикам.

Практические схемы подключения: двухпроводная, трехпроводная, четырехпроводная

Самая распространенная и экономичная схема — двухпроводная. В ней по одной и той же паре проводов передается и питание преобразователю (обычно 12-36 В постоянного тока), и измерительный сигнал 4-20 мА. Это очень удобно для монтажа и удешевления кабельной сети. Ток потребления самого прибора всегда находится в рамках этого диапазона. Такой преобразователь включается в разрыв цепи питания. Источник питания, преобразователь и вход контроллера (обычно представляющий собой малоомный резистор, например, 250 Ом) соединены последовательно.

Трехпроводная схема встречается реже. В ней есть отдельный провод для питания (+), отдельный для общего («земли», -) и отдельный для сигнального тока. Это может быть удобно, когда есть общая шина питания для многих приборов. Четырехпроводная схема — это, по сути, полностью разделенные цепи питания (два провода) и сигнала (два провода). Она используется в некоторых особо точных или мощных приборах, где собственное потребление преобразователя может выходить за рамки сигнального диапазона.

Важнейшее правило при подключении — это соблюдение полярности. Двухпроводной преобразователь — это прибор с «направленным» током. Если подключить его неправильно, он просто не будет работать. Также критично правильно рассчитать напряжение источника питания. Оно должно быть достаточным, чтобы «протолкнуть» ток 20 мА через сумму сопротивлений: внутреннее сопротивление преобразователя, сопротивление проводов и входное сопротивление контроллера. Если напряжение слишком низкое, при высоком давлении (20 мА) ток «срежется», и сигнал перестанет быть линейным.

Калибровка, поверка и диагностика типичных неисправностей

Любой преобразователь, даже новый, нуждается в проверке и, возможно, калибровке. Минимальная процедура — это проверка «нуля» и «спана» (диапазона). При нулевом давлении (или опорном, если используется давление атмосферы) на выходе должно быть 4.00 мА. При подаче давления, соответствующего верхнему пределу измерения, — 20.00 мА. Отклонения корректируются подстроечными резисторами или, в интеллектуальных приборах, через программный интерфейс HART.

Поверка — это более формальная процедура, часто проводимая аккредитованной организацией с эталонным оборудованием. Ее периодичность определяется критичностью точки измерения и регламентом предприятия. Для многих процессов в химической или пищевой промышленности это обязательная ежегодная процедура, требования к которой можно уточнить на сайте Росстандарта.

С диагностикой неисправностей все довольно прозрачно благодаря стандарту 4-20 мА. Ток 0 мА — обрыв цепи, неисправность преобразователя или отключено питание. Ток ниже 4 мА (например, 3.5 мА) — чаще всего проблема с питанием (недостаточное напряжение) или неисправность преобразователя. Ток выше 20 мА (например, 21 мА) — короткое замыкание в цепи сигнала или серьезная внутренняя неисправность преобразователя. Сигнал «заморожен» на одном значении и не меняется с давлением — вероятно, засорение импульсной трубки или повреждение сенсорной мембраны.

Интеллектуальные преобразователи и цифровые протоколы поверх 4-20 мА

Современный тренд — это «умные» или интеллектуальные преобразователи. Они по-прежнему выдают аналоговый сигнал 4-20 мА для совместимости со старыми системами, но поверх этого сигнала, путем его высокой частотной модуляции, передают цифровые данные по протоколу HART. Это позволяет дистанционно, без разрыва цепи, считывать не только текущее давление, но и множество параметров: версию прошивки, серийный номер, диагностические сообщения, производить настройку и калибровку.

Дальнейшее развитие — это полностью цифровые полевые шины, такие как Foundation Fieldbus или PROFIBUS PA. Здесь преобразователь становится сетевым устройством, передающим цифровое значение давления, и питается по той же самой двухпроводной линии. Это требует специальных контроллеров и инфраструктуры, но дает максимум информации и гибкости. Такие решения часто идут в комплексе, как, например, беспроводные решения WirelessHART или комплекты для разработки от компаний, глубоко погруженных в промышленные коммуникации.

На мой взгляд, выбор между обычным аналоговым и «умным» преобразователем сегодня все чаще склоняется в пользу последнего, даже если прямо сейчас нет планов по использованию цифровых функций. Разница в цене уже не так велика, а возможность удаленной диагностики (например, понять, что тензодатчик «устал» и его точность снизилась) экономит часы работы метролога в труднодоступных местах.

Итог: на что обращать внимание при подборе и внедрении

Таким образом, выбор и применение преобразователя тока давления — это не просто покупка прибора с подходящим диапазоном. Нужно четко понимать среду (агрессивность, температуру), требуемую точность класс (0.1%, 0.5%), условия эксплуатации (взрывоопасная зона, вибрация), схему подключения и необходимость в дистанционной диагностике.

Правильно подобранный и установленный преобразователь — это глаза системы, обеспечивающие достоверные данные для управления. Ошибки же на этом этале приводят к неточному учету, неоптимальным режимам работы и, в итоге, к финансовым потерям. Если у вас есть вопросы по расчету напряжения питания для длинной линии или выбору между пьезорезистивным и емкостным сенсором — задавайте в комментариях. Для понимания современных возможностей подобных устройств полезно изучать каталоги и техническую документацию специализированных производителей.
