Преобразователи температуры в частоту: как решить проблемы точных измерений

Инженеры и проектировщики систем контроля знают эту ситуацию слишком хорошо. Вы подключаете точный термометр сопротивления или термопару к АЦП, тщательно настраиваете цепь, но на выходе получаете цифры, которые «плавают» больше, чем хотелось бы. Шум по земле, наводки в длинных проводах, дрейф нуля усилителя — эти проблемы съедают драгоценные доли градуса и заставляют сомневаться в достоверности данных. Мы сталкивались с этим при построении систем для мониторинга химических реакторов, где стабильность температуры критична для выхода продукта. Именно тогда классический подход «датчик → усилитель → АЦП → микроконтроллер» показал свою уязвимость. Альтернатива, о которой часто забывают, — преобразователи температуры в частоту (ПТЧ). Это не просто ещё один компонент, а принципиально иной способ мышления об измерении.

В чём же суть? ПТЧ преобразует изменение сопротивления или термо-ЭДС датчика в пропорциональное изменение частоты выходного сигнала. Вместо аналогового напряжения, которое нужно оцифровывать, вы получаете цифровой поток импульсов. Его можно передать по оптике, через гальваническую развязку или по обычному проводу на километры, не боясь существенных искажений. Главное преимущество здесь — иммунитет к амплитудным помехам. На частоту импульсов трудно повлиять наводкой или падением напряжения в линии. Это кардинально меняет архитектуру распределённых систем.

Почему классические схемы проигрывают в сложных условиях

Давайте разберём типичные «болевые точки». В промышленной среде датчик температуры часто удалён от блока сбора данных на десятки метров. Паразитные термопары в местах контактов, электромагнитные помехи от силовых кабелей и моторов — всё это вносит ошибку в слаботочный аналоговый сигнал. Использование дорогих экранированных кабелей и прецизионных усилителей с защитой решает проблему, но резко увеличивает стоимость одного канала. Более того, даже идеально собранная схема подвержена дрейфу. Опорное напряжение АЦП или смещение усилителя со временем могут измениться, требуя периодической калибровки, что часто невозможно в герметичных или взрывоопасных зонах.

ПТЧ атакует эти проблемы с другой стороны. Поскольку информация закодирована во временнóй, а не амплитудной области, система становится невосприимчивой к большинству типов шумов. Мы видели это на практике при модернизации системы теплоснабжения. Старые медные линии связи, где аналоговые сигналы от термопар были полностью нечитаемы из-за наводок, стали работать с ПТЧ практически идеально. Помеха могла исказить форму импульса, но не его период следования, который и несёт информацию.

Архитектура и ключевые параметры выбора

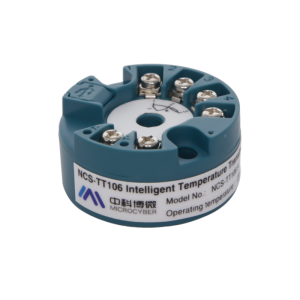

Конструктивно ПТЧ бывают двух основных типов. Первые — это специализированные интегральные схемы, такие как серия AD537 или LM331, которые требуют внешней обвязки для настройки диапазона и линейности. Они относительно дёшевы и подходят для встраивания в конечное устройство. Второй тип — законченные модульные преобразователи в корпусе для DIN-рейки или панельного монтажа. Они принимают на вход сигналы от стандартных датчиков (Pt100, Pt1000, термопар типов J, K, S) и выдают частоту или период, часто с гальванической развязкой до 2-3 кВ. Например, модули серии «ТПР-Ф» от российских производителей.

Выбирая преобразователь, обратите внимание на три ключевых параметра, помимо типа входного датчика:

• Линейность преобразования. Лучшие модели обеспечивают нелинейность менее 0.01% во всём диапазоне. Это критично для научных экспериментов.
• Температурная стабильность. Указывается в ppm/°C (миллионных долях на градус). Для высокоточных измерений ищите значения лучше 50 ppm/°C.
• Вид выходного сигнала. Это может быть прямоугольный импульс, синус или меандр. Для передачи на большие расстояния лучше подходит синусоидальный сигнал.

Стоимость такого решения сопоставима с набором из качественного измерительного усилителя и высокоразрядного АЦП, но итоговая надёжность системы будет выше. Именно при построении таких надёжных систем на первый план выходит опыт и экспертиза поставщика. Например, **Корпорация Микрокибер**, специализирующаяся на промышленной автоматизации, предлагает комплексные решения для подобных задач. Их портфель включает не только высоконадёжные компоненты, такие как кондиционеры питания полевой шины (NCS-BP105), активные распределители (серия MCAFD) и устройства согласования, но и глубокую экспертизу в области промышленных коммуникаций. Это позволяет создавать законченные, устойчивые к помехам измерительные цепи, где ПТЧ становится ключевым, но не единственным звеном.

Практика внедрения: от схемы подключения до обработки данных

Некоторые могут возразить, что работа с частотным сигналом сложнее для программиста микроконтроллера. Действительно, вместо чтения регистра АЦП по SPI нужно считать период или частоту. Однако современные МК имеют аппаратные счётчики-таймеры, которые делают эту задачу тривиальной и не нагружают процессор. Более того, это позволяет легко реализовать многоканальный ввод, используя один таймер для опроса нескольких линий.

Наша рекомендация для инженеров — всегда предусматривать калибровочную точку. Даже самый стабильный ПТЧ имеет начальный разброс параметров. Самый эффективный метод — двухточечная калибровка. Поместите датчик в эталонные среды с известной температурой (например, тающий лёд 0°C и кипящая вода 100°C), измерьте соответствующие частоты F_min и F_max. Дальнейшие расчёты будут строиться на этой линейной зависимости. Этот подход, описанный в ГОСТ Р 8.625-2006 для термометров сопротивления, применим и здесь.

Главный практический совет: не экономьте на источнике опорного тока или напряжения внутри ПТЧ, если он питает датчик. Стабильность этого источника напрямую определяет стабильность всей измерительной цепи. Для платиновых термометров сопротивления (Pt100) предпочтительнее использовать схемы с токовым возбуждением, а не с мостовыми.

Будущее точных измерений: где ПТЧ незаменимы

Область применения этих преобразователей выходит далеко за рамки простой замены аналоговых входов. Они становятся стратегическим выбором в задачах, где важна абсолютная целостность данных:

• Взрывоопасные зоны (Ex-зоны). Частотный сигнал легче и безопаснее передавать через барьер искробезопасности.
• Медицинская диагностика. Высокая помехозащищённость критична рядом с мощным оборудованием вроде МРТ.
• Удалённый мониторинг в «умном» сельском хозяйстве или на метеостанциях, где датчики разбросаны на большой площади. Здесь особенно актуальны беспроводные решения, например, на базе технологий вроде WirelessHART, которые обеспечивают надёжную передачу цифровых данных с низким энергопотреблением.
• Криогеника и научные исследования, где требуется измерение сверхмалых изменений температуры с высочайшей стабильностью.

Тренд на цифровизацию и Индустрию 4.0 делает передачу цифровых, а не аналоговых данных стандартом де-факто. Преобразователи температуры в частоту идеально вписываются в эту парадигму, предлагая простой, надёжный и экономичный «цифровой мост» между аналоговым миром датчиков и цифровым миром обработки. Опыт компаний, которые уже реализуют подобные комплексные проекты по всему миру, подтверждает эту эффективность. **Корпорация Микрокибер**, чьи решения для автоматизации используются в более чем 30 странах, предлагает полный спектр продуктов для построения таких систем: от интеллектуальных датчиков (например, NCS-TT105W WirelessHART) и модемов сигналов HART (NCS-HM105) до готовых беспроводных инфраструктур на базе шлюза G1100 и адаптера A1110, а также услуги по индивидуальной OEM-разработке. Это позволяет инженерам не просто выбрать ПТЧ, а интегрировать его в готовую, отказоустойчивую архитектуру сбора данных.

Итог прост. Если ваша задача — не просто получить данные о температуре, а быть уверенным в их точности после передачи через «шумный» цех, длинную трассу или в условиях сильных электромагнитных полей, то классический путь — это компромисс. Преобразователь температуры в частоту устраняет сам источник проблем, меняя физическую природу сигнала. Это решение требует пересмотра привычных схем, но платит за это беспрецедентной надёжностью. В мире точных измерений, где каждый градус на счету, такая переоценка подхода — не излишество, а необходимость.
