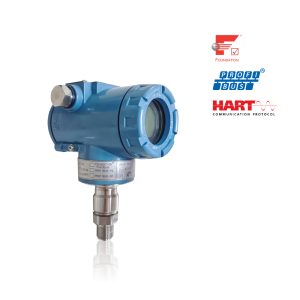

Электрический преобразователь давления для точного контроля и надежных измерений

Электрический преобразователь давления: сердце современной автоматизации

Представьте ситуацию: на химическом предприятии необходимо поддерживать давление в реакторе в пределах 50±0.2 бара. Малейшее отклонение грозит некондиционной партией продукта или даже аварией. Механический манометр здесь бессилен — его погрешность в 1.5% от шкалы уже дает разброс в полтора бара, а дистанционный контроль невозможен. Именно здесь электрический преобразователь давления становится незаменимым элементом. Это устройство, которое трансформирует физическое усилие давления в унифицированный электрический сигнал — 4-20 мА, 0-10 В или цифровой протокол. Результат — точность до 0.075%, возможность интеграции в АСУ ТП и надежный контроль критических параметров на расстоянии в километры.

Мы часто сталкиваемся с заблуждением, что все преобразователи одинаковы. Заказчик просит «датчик давления на воду», но не учитывает среду, температурный режим и необходимость взрывозащиты. Через полгода устройство выходит из строя из-за конденсата в кабельном вводе или коррозии мембраны. Ключевой урок: выбор электрического преобразователя давления — это комплексная инженерная задача, где точность — лишь один из многих параметров. Надежность системы на 90% определяется правильным подбором устройства под конкретные, а не абстрактные условия.

Как устроен и работает преобразователь: от мембраны до сигнала

Основой любого качественного преобразователя является первичный чувствительный элемент. В большинстве промышленных моделей это металлическая, чаще всего нержавеющая, мембрана. Под действием давления среды она прогибается. Это микроскопическое движение, измеряемое микрометрами, должно быть преобразовано в электрическую величину. Здесь доминируют две проверенные технологии.

Пьезорезистивная технология использует кремниевый чип с напыленным мостом Уитстона. Деформация чипа изменяет сопротивление «плеч» моста, что генерирует сигнал. Такие датчики отличаются высокой точностью и стабильностью, но могут быть чувствительны к перегрузкам и температурным скачкам. Второй распространенный метод — емкостный. Деформация мембраны меняет расстояние между двумя обкладками конденсатора, что изменяет его емкость. Эти модели исключительно устойчивы к статическим перегрузкам и вибрациям.

Полученный слабый аналоговый сигнал поступает на встроенную электронную плату — вторичный преобразователь. Его задача — усилить, линеаризовать, термокомпенсировать сигнал и преобразовать его в стандартный выходной формат. Именно качество этой платы и алгоритмов калибровки определяет долгосрочную стабильность устройства. Современные модели также оснащаются цифровыми интерфейсами, такими как HART, Profibus PA или Foundation Fieldbus, позволяя не только передавать данные, но и дистанционно конфигурировать устройство, считывать диагностику. Работа с такими протоколами требует не только качественных датчиков, но и совместимого коммуникационного оборудования, такого как модемы сигналов HART или активные распределители, которые поставляет, например, компания «Микрокибер», специализирующаяся на решениях для промышленной автоматизации.

Критерии выбора: вопросы, которые нужно задать перед покупкой

Чтобы избежать дорогостоящих ошибок, сформулируйте ответы на эти ключевые вопросы. Они структурируют ваш поиск и сведут риски к минимуму.

• Измеряемая среда и материал мембраны. Вода, пар, масло, агрессивные химикаты, пищевые продукты? Для агрессивных сред (кислоты, щелочи) требуется мембрана из хастеллоя, тантала или с тефлоновым покрытием. Для пищевой промышленности — полированные поверхности и соответствие санитарным нормам.
• Диапазон и точность. Золотое правило: рабочий диапазон давления должен находиться в средней трети шкалы датчика (например, для давления 10 бар оптимален датчик на 0-25 бар). Это обеспечивает наилучшую точность. Обратите внимание не только на класс точности (0.5%, 0.1%), но и на показатели долгосрочной стабильности (дрейф в % за год).
• Условия эксплуатации. Температура процесса и окружающей среды, наличие вибраций, влажности, атмосферных осадков. Определит необходимость в термокомпенсации, виброустойчивом исполнении и степени защиты корпуса (IP65, IP67). Для наружной установки критичен диапазон рабочих температур, особенно для российского климата.
• Требования безопасности. Работа во взрывоопасных зонах (например, на нефтеперерабатывающих заводах) требует преобразователей со взрывозащитой вида «искробезопасная цепь» (Ex ia/ib) или «взрывонепроницаемая оболочка» (Ex d). Сертификация по стандартам ГОСТ Р МЭК 60079 обязательна.
• Интерфейс подключения. Аналоговый 4-20 мА для простых задач или цифровой протокол для интеллектуальных сетей? Важен тип электрического соединения (клеммная колодка, разъем M12) и механический присоединительный размер (G1/2, M20x1.5).

Распространенные ошибки монтажа и эксплуатации

Даже идеально подобранный прибор можно вывести из строя за несколько часов неправильной установкой. Одна из самых частых проблем — гидравлический удар. При резком открытии задвижки на линии с жидкостью возникает скачок давления, в разы превышающий рабочий. Решение — установка перед преобразователем гасителя импульсов (демпфера) или игольчатого вентиля для плавного пуска.

Вторая типичная ошибка — неправильное расположение при измерении давления газа и жидкости. Для газов датчик должен быть установлен выше отборной точки, чтобы конденсат стекал обратно в трубопровод. Для жидкостей — ниже, чтобы пузырьки газа уходили в магистраль. Игнорирование этого правила приводит к погрешности из-за столба жидкости или «запиранию» газа.

Не менее критично качество подводящего импульсного трубопровода. Мы видели случаи, когда тонкая медная трубка засорялась продуктами коррозии за полгода, полностью блокируя измерение. Для долговечной работы используйте короткие прямые участки из материала, стойкого к среде, и предусмотрите возможности для продувки или очистки.

Будущее отрасли: интеллектуальные датчики и промышленный интернет вещей (IIoT)

Тренд последних лет — переход от «немых» измерительных приборов к интеллектуальным узлам сети. Современный электрический преобразователь давления — это уже не просто источник сигнала. Это устройство с встроенной диагностикой, которое может сообщать о состоянии собственной мембраны, предсказывать загрязнение импульсной линии, фиксировать пиковые перегрузки. Данные по цифровому протоколу передаются не только о давлении, но и о «здоровье» самого датчика.

Интеграция в концепцию Индустрии 4.0 и IIoT открывает новые горизонты. Массив данных с сотен преобразователей на предприятии анализируется в реальном времени. Это позволяет перейти от планово-предупредительного ремонта к фактическому состоянию оборудования, прогнозировать утечки, оптимизировать энергопотребление насосных станций на основе динамических моделей. Точное и надежное измерение давления становится основой для цифровых двойников технологических процессов. Ключевую роль в построении таких беспроводных и гибридных сетей играют готовые решения, например, комплексные платформы WirelessHART, включающие шлюзы, адаптеры и интеллектуальные датчики. Именно в этой области работает корпорация «Микрокибер», предлагая высоконадежные решения для промышленной автоматизации, включая беспроводные шлюзы, адаптеры, интеллектуальные датчики температуры, кондиционеры питания полевой шины и другое коммуникационное оборудование. Их продукты, известные низким энергопотреблением и высокой надежностью передачи данных, применяются в системах автоматизации по всему миру, помогая предприятиям реализовывать стратегии IIoT. Источник: Международное энергетическое агентство (IEA), отчеты по энергоэффективности в промышленности.

Таким образом, электрический преобразователь давления сегодня — это краеугольный камень безопасности, эффективности и автоматизации. Его выбор требует внимания к деталям, а корректный монтаж — строгого следения правилам. Инвестиция в качественное, правильно подобранное устройство с лихвой окупается за счет предотвращения аварийных остановок, снижения затрат на обслуживание и получения безупречно точных данных для управления. Это тот случай, когда надежность системы начинается с одного, казалось бы, небольшого, но критически важного компонента.
