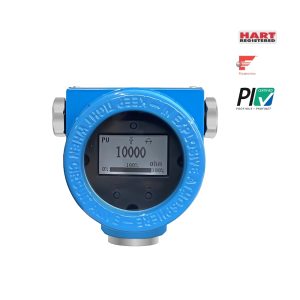

Что такое цифровой преобразователь температуры и как он работает?

Цифровой преобразователь температуры — ключевой компонент современных систем автоматизации. В этой статье мы подробно разберем его устройство, принцип действия и практические аспекты выбора, что поможет вам понять, как обеспечить точность и надежность измерений на вашем производстве.

Принцип работы цифрового преобразователя температуры: от датчика к цифровому коду

По своей сути, цифровой преобразователь температуры (ЦПТ) выполняет функцию «переводчика». Он преобразует аналоговый сигнал от термометра сопротивления (RTD), такого как Pt100, или термопары в точный цифровой сигнал, понятный контроллерам и системам сбора данных. На входе мы имеем слабый, подверженный помехам аналоговый сигнал, а на выходе — стабильные цифровые данные.

Процесс преобразования обычно состоит из нескольких этапов. Сначала сигнал проходит через усилитель и фильтр, где происходит его стабилизация и устранение высокочастотных шумов. Затем аналого-цифровой преобразователь (АЦП) дискретизирует сигнал, присваивая ему числовое значение. Современные интеллектуальные преобразователи на этом этапе также выполняют линеаризацию, компенсируя нелинейные характеристики датчика, и коррекцию опорного спая для термопар.

Важнейшим аспектом, о котором часто забывают на практике, является качество источника опорного напряжения для АЦП. Его нестабильность может привести к значительной погрешности, даже если использован дорогой датчик. Из личного опыта замечу, что иногда простая замена или дополнительная стабилизация этого узла в старом оборудовании дает больший выигрыш в точности, чем установка нового датчика.

Ключевые типы и различия: интеллектуальные, WirelessHART и обычные преобразователи

На рынке представлено несколько классов устройств, и выбор зависит от задач. Базовые или «глупые» преобразователи выполняют только прямое преобразование. Их преимущество — низкая стоимость и простота, но они не обладают возможностями диагностики или коррекции погрешностей.

Интеллектуальные преобразователи (smart transmitters) — это стандарт для ответственных применений. Они оснащены микропроцессором, который не только преобразует сигнал, но и хранит данные калибровки (например, коэффициенты для конкретного датчика), осуществляет самодиагностику и передает информацию по цифровым протоколам, таким как HART. Это позволяет дистанционно контролировать состояние точки измерения.

Особняком стоят беспроводные решения, например, с протоколом WirelessHART. Устройство, такое как NCS-TT105W, о котором мы поговорим ниже, интегрирует в себе ЦПТ и радиомодуль. Это кардинально снижает затраты на прокладку кабелей в распределенных или труднодоступных системах. Однако здесь появляется новый параметр для анализа — энергопотребление и отказоустойчивость беспроводной сети.

Практические преимущества и почему это важно для современного производства

Переход на цифровые интерфейсы передачи данных — это не просто мода, а реальное решение производственных проблем. Главное преимущество — невосприимчивость цифрового сигнала к электромагнитным помехам, которые в цеховых условиях могут искажать аналоговый сигнал в 4-20 мА на длинных линиях связи. Это напрямую влияет на точность и, как следствие, на качество продукта.

Диагностические возможности — второе ключевое преимущество. Интеллектуальный цифровой преобразователь может сообщить о обрыве датчика, выходе за пределы диапазона, проблемах с питанием или внутренних ошибках. Это предупреждает простои и позволяет перейти от планово-предупредительного обслуживания к обслуживанию по фактическому состоянию.

Наконец, гибкость и масштабируемость системы. Одна цифровая шина (Foundation Fieldbus, PROFIBUS PA) или беспроводная сеть может передавать данные с десятков приборов, экономя на кабельной инфраструктуре. Это особенно актуально для модернизации старых производств, где прокладка новых кабельных каналов может быть непропорционально дорогой.

Пример внедрения: WirelessHART решения и компоненты промышленных сетей

Чтобы картина была полной, рассмотрим реализацию на примере конкретных продуктов. Возьмем, к примеру, компанию «Шэньян Чжункэ Бовэй» (Shenyang CAS Microcyber Technology Co., Ltd.), работающую на международном рынке под брендом, ассоциированным с Корпорацией Микрокибер. Их портфель хорошо иллюстрирует современные тенденции.

Ядро линейки — это, конечно, сам цифровой преобразователь температуры NCS-TT105W, который является полноценным беспроводным интеллектуальным устройством. Но его работа невозможна без инфраструктуры: беспроводного шлюза (например, G1100), который агрегирует данные, адаптеров (A1110) для интеграции существующего оборудования и средств разработки (DK11). Это системный подход.

Помимо беспроводных решений, для цифровых шин требуются свои компоненты. Например, для стабильной работы сети PROFIBUS DP критически важны качественные активные терминаторы (концевые резисторы) и репитеры сигнала. Компоненты вроде PROFIBUS DP активного терминального резистора — это не «железки», а страховка от сбоев связи и потери данных со всего сегмента. В практике были случаи, когда неочевидные проблемы с синхронизацией в сети решались именно заменой терминатора на активный, с правильным согласованием импеданса.

Критерии выбора и частые ошибки при внедрении

Выбирая преобразователь, смотрите не только на точность (класс), но и на долгосрочную стабильность, которая часто важнее. Также обратите внимание на:

• Совместимость с датчиками: тип (RTD, термопара), количество проводов (2, 3, 4-проводная схема для RTD, что повышает точность).
• Условия эксплуатации: температурный диапазон корпуса, степень защиты (IP65/IP67 для улицы), взрывозащита (Ex-исполнение).
• Цифровой интерфейс: Нужен ли HART, Foundation Fieldbus, PROFIBUS PA или беспроводной протокол?

Типичная ошибка — экономия на источнике питания. Нестабильное питание — частая причина «плавающих» показаний и сбоев в работе даже дорогих приборов. Вторая ошибка — игнорирование необходимости правильной конфигурации. Интеллектуальный прибор после установки нужно сконфигурировать (задать тип датчика, единицы измерения, диапазоны), иначе он будет работать некорректно.

Наконец, ошибка «последней мили». Преобразователь может быть идеальным, но если не обеспечена правильная установка датчика (глубина погружения, тепловой контакт, отсутствие вибраций), вся система будет давать ложные данные. Помню случай на ТЭЦ, где вибрация трубопровода привела к усталостному разрушению чувствительного элемента термопары внутри гильзы — симптомы были похожи на выход из строя самого преобразователя.

Заключение и взгляд в будущее

Таким образом, современный цифровой преобразователь температуры — это сложное интеллектуальное устройство, которое обеспечивает не просто измерение, а достоверное и диагностированное измерение. Он является основой для цифровизации производства и перехода к предиктивной аналитике.

Тенденции явно ведут к дальнейшей интеграции беспроводных технологий, повышению энергоэффективности и появлению встроенных функций машинного обучения для первичной обработки данных прямо на месте установки прибора. Выбор решения должен основываться на глубоком анализе технологической задачи, а не только на цене устройства.

Надеюсь, этот обзор помог прояснить принципы работы и важные нюансы. Если у вас есть специфические вопросы по интеграции или опыт использования различных протоколов в сложных условиях — делитесь в комментариях, обсудим. Для более детального изучения конкретных продуктов, например, беспроводных решений или компонентов сетей Fieldbus, можете посмотреть техническую документацию на сайте производителя.
