NE89 Датчик температуры с цифровой обработкой сигнала (1)

2025-09-15

Преобразователи температуры с цифровой обработкой сигнала используются в самых разных промышленных приложениях. Они обрабатывают аналоговые сигналы термометров сопротивления (RTD) или термопар и передают их на контроллеры более высокого уровня, которые используют их для мониторинга, управления и оптимизации промышленных процессов. Рекомендации NAMUR разработаны на основе национальных и международных стандартов и опыта конкретных применений. Они описывают требования к электронным преобразователям температуры с цифровой обработкой сигнала .

1.Введение в цифровые датчики температуры

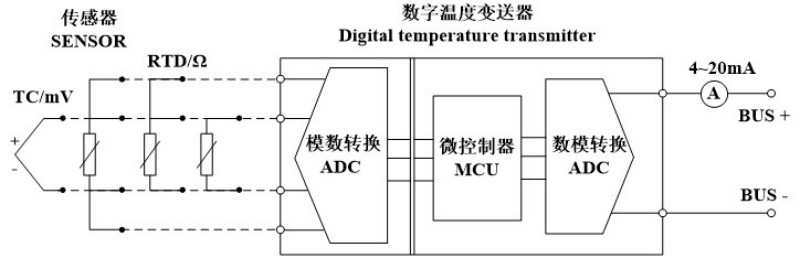

В цифровом датчике температуры аналоговый сигнал с датчика преобразуется в цифровой с помощью аналого -цифрового преобразователя (АЦП) , а затем обрабатывается микроконтроллером . На выходе микроконтроллер управляет цифро-аналоговым преобразователем (ЦАП), который преобразует цифровой сигнал в стандартизированный аналоговый выходной сигнал или передает его в виде цифрового сигнала по стандартизированному протоколу промышленной сети . На рисунке ниже представлена блок-схема цифрового датчика температуры с аналоговым сигналом 4–20 мА .

Логическая блок-схема цифрового датчика температуры

ПРОФИБУС ПА, ФФ Блок-схема полностью цифрового датчика температуры с интерфейсом Fieldbus, такого как H1, в целом аналогична приведенной выше, за исключением того, что аналоговые выходные сигналы, соответствующие верхнему и нижнему пределам диапазона 4–20 мА , были исключены. То есть, цифро-аналоговый преобразователь был заменён собственным стандартизированным физическим уровнем цифровой связи.

Цифровые датчики температуры регистрируют и проверяют корректность сигналов датчиков температуры и выдают информацию о качестве измерительного сигнала в стандартизированном виде. Рекомендации по «Стандартизации уровней сигналов информации о неисправностях для цифровых передатчиков» и « Самоконтролю и диагностике полевого оборудования NE107 ».

Конструкция и место установки датчика температуры подразделяются на следующие четыре варианта:

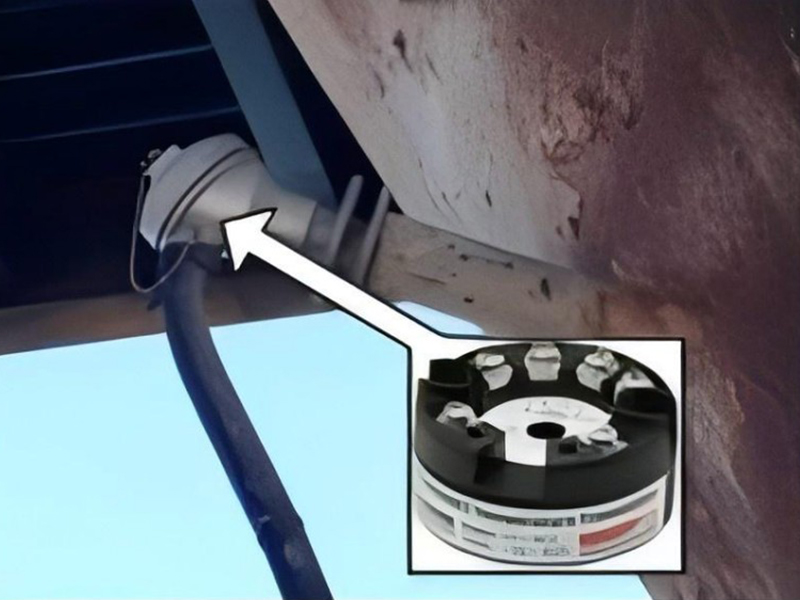

●Тип головки, интегрированная установка головки

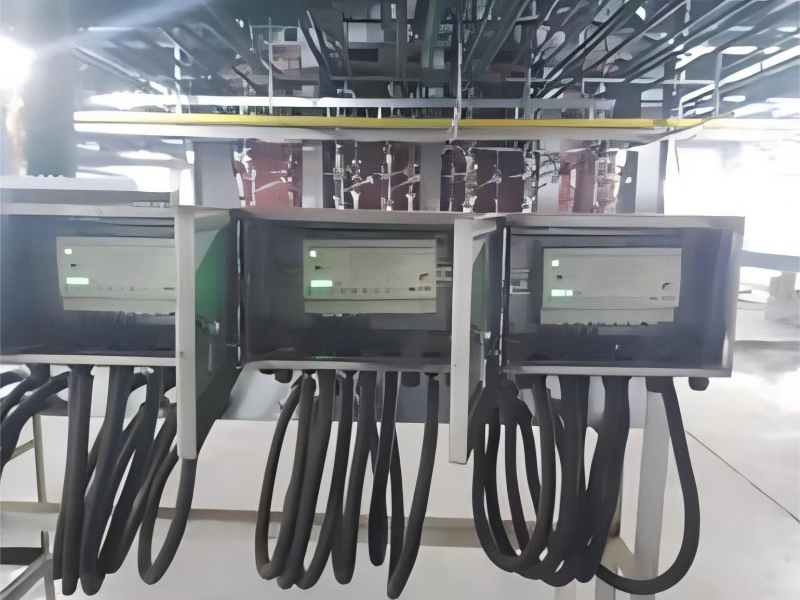

●Локального типа, с корпусом, устанавливается на месте

●Тип направляющей, устанавливается в шкафу управления на месте

●Тип карты, DCS/PLC /модуль удаленного ввода-вывода

температуры в головке должны соответствовать размерам клеммной коробки типа B согласно DIN EN 50446. Наружный диаметр преобразователя температуры в головке, если это технически осуществимо и экономически эффективно, не должен превышать 43 мм. Крепежные винты и винты клемм должны иметь энергонезависимую конструкцию .

Тип головки, интегрированная установка головки

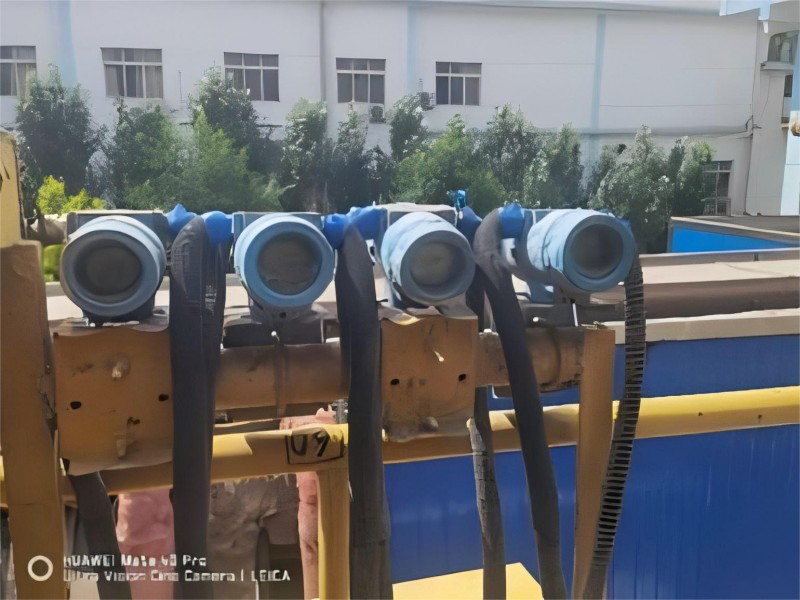

Локального типа, устанавливается на месте

Тип направляющей, устанавливается в шкафу управления на месте

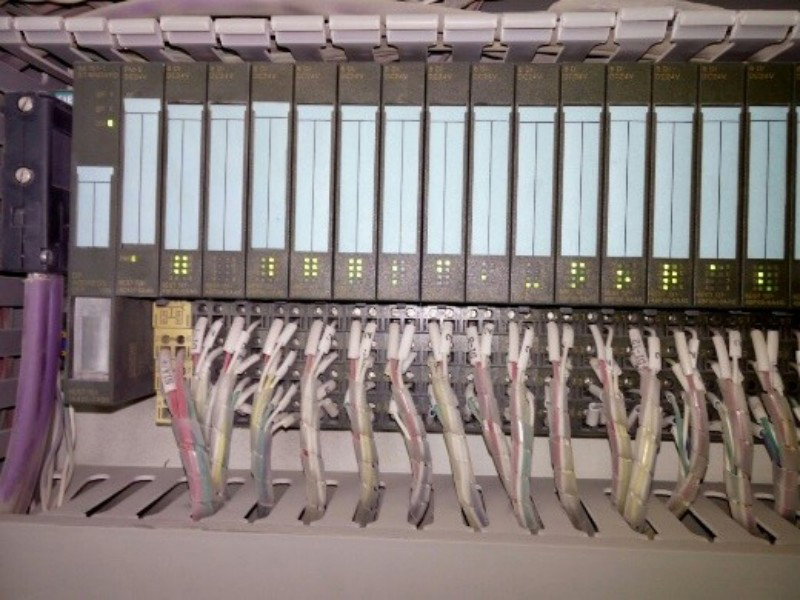

Тип карты, установленной в шкафу управления на объекте

Выходной сигнал датчика температуры должен находиться в пределах заявленного диапазона точности или соответствовать сигналам неисправности/диагностики NAMUR . Выходной сигнал с ошибочным значением не допускается ни при каких обстоятельствах. Даже если в процессе измерения возникает ошибка , выходной сигнал с ошибочным значением не выдается .

Цифровой датчик температуры от Zhongkebowei

Форма головы:

NCS-TT106H: одноканальный датчик температуры с протоколом HART

NCS-TT106P: PROFIBUS Одноканальный датчик температуры с протоколом PA

NCS-TT106F:FF Одноканальный датчик температуры с протоколом H1

Тип направляющей:

NCS-TT106H-R1: одноканальный датчик температуры с протоколом HART

NCS-TT106P-R1: PROFIBUS Одноканальный датчик температуры с протоколом PA

NCS-TT106F-R1:FF Одноканальный датчик температуры с протоколом H1

NCS-TT108P: PROFIBUS Многоканальный датчик температуры с протоколом PA

NCS-TT108F:FF Многоканальный датчик температуры с протоколом H1

Тип на месте:
