NE89 Преобразователь температуры с цифровой обработкой сигнала (Часть 2)
2025-09-17
1.Измерение теплового сопротивления
Обработка входного сигнала терморезистора
RTD обычно подключаются по четырёхпроводной схеме : два провода для питания датчика RTD и два провода для измерения напряжения на нём . Такой способ подключения обеспечивает максимальный охват диагностики датчика температуры (включая провода) через преобразователь температуры .

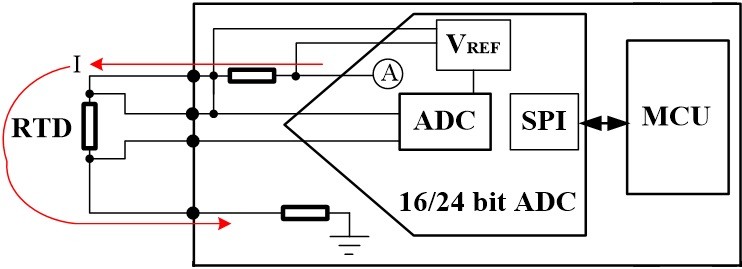

Четырехпроводной привод и измерение терморезистора
Метод трёхпроводного подключения широко используется в промышленности. Однако, когда три провода имеют разную длину, материал и площадь поперечного сечения, устранить погрешности измерений может быть сложно. Поэтому для трёхпроводного подключения требуется, чтобы все три провода имели одинаковую длину, материал и площадь поперечного сечения.

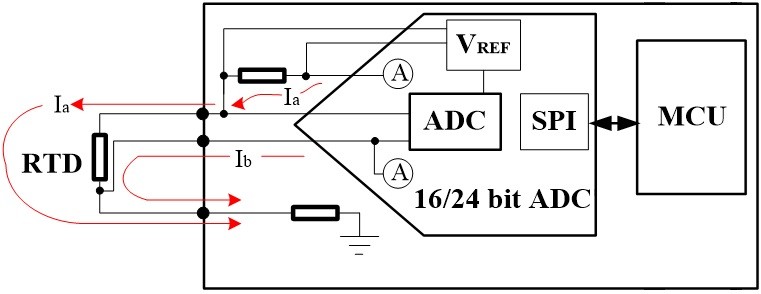

Трехпроводной привод и измерение терморезистора
При двухпроводном подключении сопротивление проводов вносит полный вклад в общую погрешность измерения. Преобразователь температуры может устранить сопротивление проводов, выполнив сброс сопротивления двухпроводной схемы.

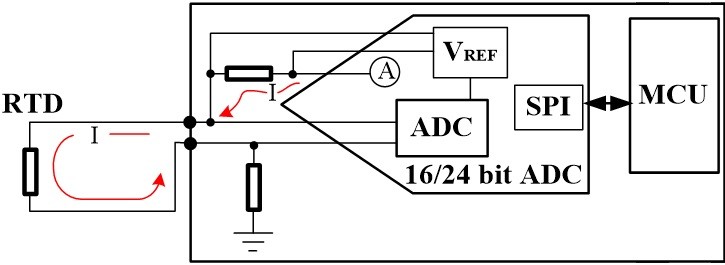

Двухпроводной привод и измерение терморезистора
Ток возбуждения датчика
Если ток возбуждения датчика слишком мал, на измерительный сигнал может существенно влиять термоэлектрическое напряжение на клеммах. Минимальное значение должно обеспечивать пренебрежимо малое термоэлектрическое напряжение на клеммах. Если ток возбуждения датчика слишком велик, термометр сопротивления (RTD) будет нагреваться. Поэтому ток возбуждения датчика не должен превышать 1 мА.
Сопротивление линии датчика
Допустимое сопротивление линии датчика для датчиков температуры, устанавливаемых в головку , должно быть не менее 20 Ом . Допустимое сопротивление линии датчика для датчиков температуры, устанавливаемых на рельс и полевых датчиков, должно быть не менее 50 Ом . Если сопротивление линии слишком велико , выходной сигнал датчика температуры может перейти в режим ошибки , соответствующий рекомендациям NAMUR .
Разомкнутая цепь, обрыв линии/датчика
Открытая цепь и разорванная цепь означают не только физическое повреждение линии или датчика, но и то, что сопротивление датчика превышает DIN. Максимальная температура терморезистора определена в стандарте EN 60751. Преобразователь температуры должен надежно обнаруживать обрыв линии / датчика и переключать выходной сигнал в режим ошибки в соответствии с рекомендациями NAMUR .
линии/ датчика
Короткое замыкание означает не только физическое короткое замыкание линии и датчика, но также означает, что сопротивление датчика меньше DIN Это определяется минимальной температурой RTD в EN 60751. Преобразователь температуры должен надежно обнаруживать короткое замыкание линии /датчика и переключать выходной сигнал в режим ошибки в соответствии с рекомендациями NAMUR .
Измерения термопарой

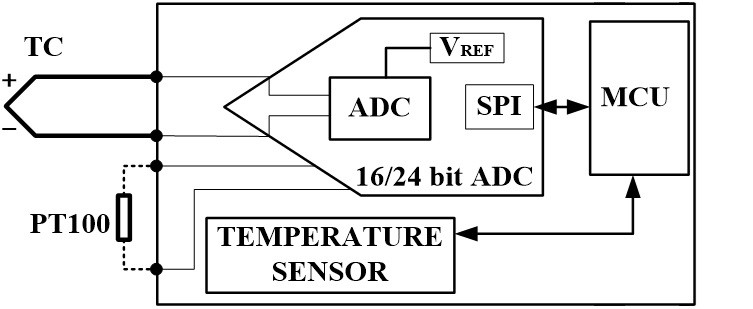

Обработка входного сигнала термопары
Термопары, использующие внутренний опорный вывод преобразователя температуры, подключаются к нему с помощью удлинённого компенсационного провода или компенсационного провода. При использовании внешнего опорного вывода преобразователя температуры для подключения опорного вывода к преобразователю температуры можно использовать медный провод.
Разомкнутая цепь, обрыв линии/датчика
Разомкнутая цепь и разорванная цепь означают не только физическую неисправность цепи или датчика, но и то, что напряжение в цепи датчика выше значения DIN. Стандарт EN 60584-1 определяет максимальную температуру для термопар . Преобразователи температуры должны надежно обнаруживать обрывы цепи и разрывы линии /датчика и переключать выходной сигнал в режим ошибки в соответствии с рекомендациями NAMUR .
Сопротивление линии
Допустимое сопротивление линии представляет собой суммарное сопротивление провода датчика и термопары. Сопротивление датчиков температуры, устанавливаемых на головку, должно быть не менее 5 кОм. Сопротивление датчиков температуры , устанавливаемых на рельсы и полевых датчиков, должно быть не менее 10 кОм . Если сопротивление линии слишком высокое , выходной сигнал может перейти в режим ошибки, соответствующий рекомендациям NAMUR .
Короткое замыкание датчика
Обнаружение короткого замыкания датчика считается сложным, но желательным. Часто короткое замыкание в расположенной выше по потоку термопаре рассматривается как эквивалент параллельной цепи, что может приводить к ошибкам измерения.
Датчик температуры Zhongkebowei
| модель | Количество каналов | Система терморезистивных проводов | ||
| голова
отделение тип |
NCS-TT106H | 4～ 20мА +HART | 1 | 2, 3, 4 |
| NCS-TT106P | ПРОФИБУС ПА | 1 | 2, 3, 4 | |
| NCS-TT106F | ФФ Н1 | 1 | 2, 3, 4 | |
| гид
рельс тип |
NCS-TT106H -R | 4～ 20мА +HART | 2 | Канал 1: 2, 3, 4; Канал 2: 2, 3 |
| NCS-TT106H-R1 | 4～ 20мА +HART | 1 | 2, 3, 4 | |
| NCS-TT106P-R1 | ПРОФИБУС ПА | 1 | 2, 3, 4 | |
| NCS-TT106F-R1 | ФФ Н1 | 1 | 2, 3, 4 | |
| NCS-TT108P | ПРОФИБУС ПА | 8 | 2, 3 | |
| NCS-TT108F | ФФ Н1 | 8 | 2, 3 | |
| сейчас
поле тип |
NCS-TT105H | 4～ 20мА +HART | 2 | Канал 1: 2, 3, 4 ; Канал 2: 2, 3 |
| NCS-TT105P | ПРОФИБУС ПА | 2 | Канал 1: 2, 3, 4 ; Канал 2: 2, 3 | |
| NCS-TT105F | ФФ Н1 | 2 | Канал 1: 2, 3, 4 ; Канал 2: 2, 3 |
NCS-TT108 можно установить на DIN-рейку или панель. NCS-TT106, устанавливаемый на головку, также можно установить на DIN-рейку, добавив монтажные принадлежности.

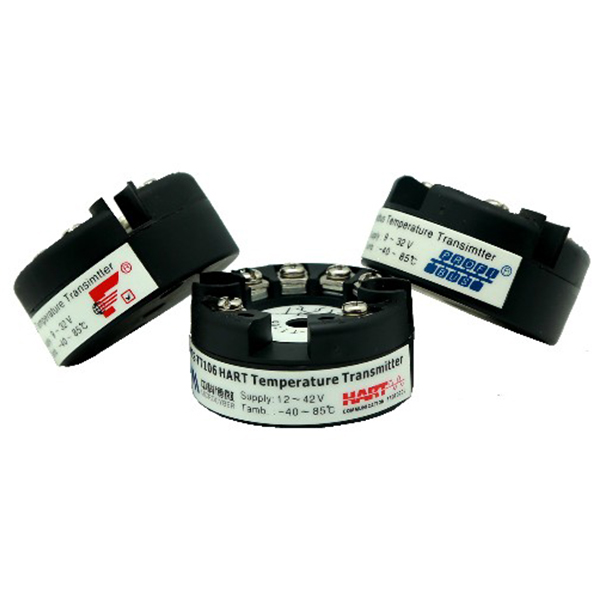

NCS-TT106 x

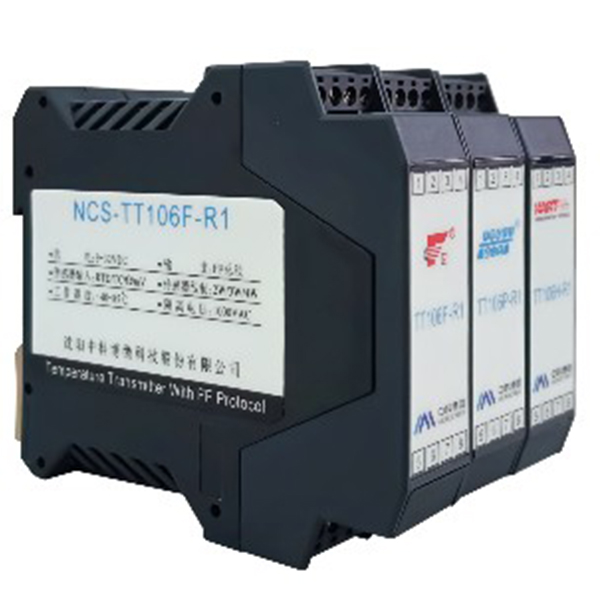

N CS-TT106 x-R1
Ток возбуждения термометра сопротивления (RTD) для датчиков температуры Zhongkebowei варьируется от 0,21 мА до 0,84 мА в зависимости от системы подключения и типа датчика . При измерении с помощью термометра сопротивления (RTD) максимальное сопротивление одного кабеля датчика составляет 50 Ом . При измерении с помощью термопары максимальное суммарное сопротивление кабелей датчиков составляет 10 кОм .

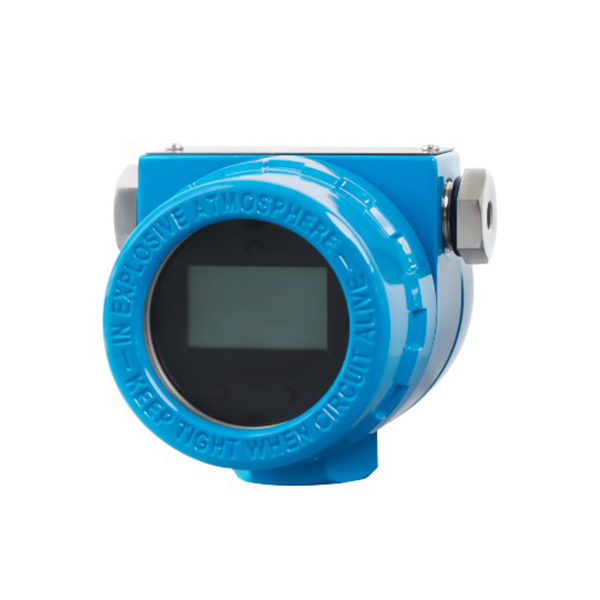

Двухканальный преобразователь температуры NCS-TT105x

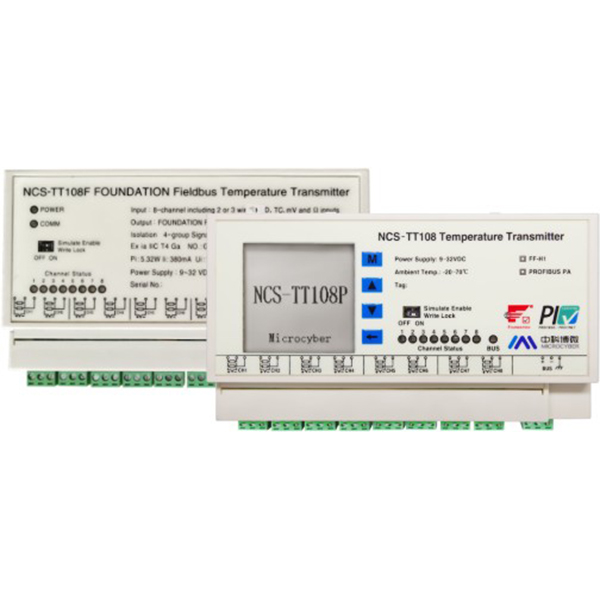

NCS-TT108 x Многоканальный преобразователь температуры
《NE 43 Рекомендация по стандартизации уровней сигналов информации о неисправностях для цифровых передатчиков.
| модель | Текущий тип | Настраиваемый диапазон ( мА ) | Заводское значение по умолчанию ( мА ) |
| NCS-TT106H | Ток насыщения | 3,75–4,0 ; 20–20,8 | 3,8 ; 20,5 |
| Ток тревоги | 3,5–3,7 ; 21–22,5 | 3,6 ; 21,75 ; высокий уровень предупреждения | |
| NCS-TT106H -R | Ток насыщения | 3,75–4,0 ; 20–20,8 | 3,8 ; 20,5 |
| Ток тревоги | 3,5–3,7 ; 21–22,5 | 3,6 ; 21,75 ; высокий уровень предупреждения | |
| NCS-TT106H-R1 | Ток насыщения | 3,75–4,0 ; 20–20,8 | 3,8 ; 20,5 |
| Ток тревоги | 3,5–3,7 ; 21–22,5 | 3,6 ; 21,75 ; высокий уровень предупреждения | |
| NCS-TT105H | Ток насыщения | Не настраивается | 3,8 ; 20,8 |
| Ток тревоги | 3,5–3,75 ; 21,75–23,0 | 3.7 ; 2 1,75 ; Высокая готовность |
Все датчики температуры Zhongkebowei соответствуют методам обработки короткого замыкания и разомкнутой цепи при измерении теплового сопротивления. Выходной ток датчика температуры 4 ~ 20 мА с протоколом HART, представленный в таблице выше, соответствует требованиям NE. 43 предложения.
Если вас интересует наша продукция, свяжитесь с нами по адресу international@microcyber.cn
