NE89 Преобразователь температуры с цифровой обработкой сигнала (Часть 3)

1.Аналоговый выходной сигнал

В пределах заданного диапазона измерительный сигнал преобразуется в линейный выходной токовый сигнал 4–20 мА .

Частота обновления выходного сигнала

Для обычных приложений измерения температуры достаточно частоты обновления выходного сигнала не реже одного раза в секунду ; для приложений , критичных ко времени , требуется более высокая частота обновления .

Диапазон измерения и верхний/нижний пределы насыщения настроенного диапазона

Измерительный сигнал линейно отображается вверх и вниз в настроенном диапазоне и за пределами настроенного диапазона, пока не достигнет предела насыщения ( от 3,8 до 20,5 мА ), указанного в NE 43. Если измерительный сигнал продолжает быть слишком большим или слишком маленьким, выходной сигнал останется на уровне тока насыщения, указанного в NE 43. Измерительный сигнал за пределами диапазона измерений датчика определяется как « обрыв » или « короткое замыкание » линии , и выходной сигнал должен переключиться на предел насыщения, соответствующий NE 43 . 43 режим тревоги .

ошибка

Если датчик температуры обнаруживает неисправность измерительного сигнала или сам датчик температуры выходит из строя, выходной сигнал должен выдавать заданный ток тревоги с частотой обновления . После повторного обнаружения достоверного значения измерения датчик температуры должен автоматически вернуться в нормальный режим . При постоянном обнаружении неисправности выходной сигнал должен оставаться в режиме тревоги .

2.Цифровой выходной сигнал

В пределах заданного диапазона измерений измерительный сигнал на входе преобразователя линейно преобразуется в цифровой выходной сигнал в соответствии с используемым протоколом.

Частота обновления выходного сигнала

Для обычных применений измерения температуры достаточно частоты, при которой выходной сигнал обновляется не реже одного раза в секунду ; для специальных применений требуется более высокая частота обновления .

Вне диапазона измерений

Поскольку сигнал температуры выходит за пределы верхнего или нижнего предела диапазона измерения датчика, его линейное преобразование в цифровой сигнал становится невозможным. В этом случае необходимо отображать информацию о состоянии, определяемую используемым протоколом полевой шины.

ошибка

Если датчик температуры обнаруживает ошибку в измерительном сигнале или сам датчик температуры выходит из строя, выходной сигнал должен перейти в режим ошибки, настроенный с частотой обновления . После повторного обнаружения достоверного значения измерения датчик температуры должен автоматически вернуться в нормальный режим . Если неисправность обнаруживается постоянно , выходной сигнал должен оставаться в режиме ошибки .

3.Электрическая изоляция

Для датчиков температуры требуется электрическая изоляция между входными и выходными цепями. Прочность электрической изоляции, как минимум, указана в заявлении производителя датчика температуры.

4.программное обеспечение

Программное обеспечение, используемое для настройки датчика температуры, должно соответствовать следующим требованиям:

Производитель должен продемонстрировать, что программное обеспечение было разработано и контролируется в соответствии с признанными правилами качества.

Изготовитель должен информировать обо всех последствиях внесения изменений в конструкцию устройства, влияющих на его функциональные и связанные с безопасностью параметры.

В устройстве должен быть реализован аппаратный автоматический мониторинг. Автоматический мониторинг должен осуществляться периодически или циклически.

Устройство должно автоматически определять, находится ли прошивка в недопустимом бесконечном цикле.

Необходимо регистрировать данные автоматизированного мониторинга оборудования и микропрограммного обеспечения, включая как минимум:

Что отслеживать

Когда проводить мониторинг

Как контролировать

Как справляться с ошибками мониторинга

Чтобы избежать сбоев системы, пользователи должны быть проинформированы о том, как следует действовать в случае обнаружения сбоев.

Необходимо предотвратить случайное или несанкционированное изменение параметров. Внутри устройства должна быть установлена перемычка защиты от записи. Программная защита от записи не рекомендуется.

Шинное соединение должно включать аутентифицированный стек протоколов, который можно просматривать или отключать с помощью пароля.

Изготовитель должен предоставить тестовые образцы, область испытаний и методы испытаний испытательного оборудования.

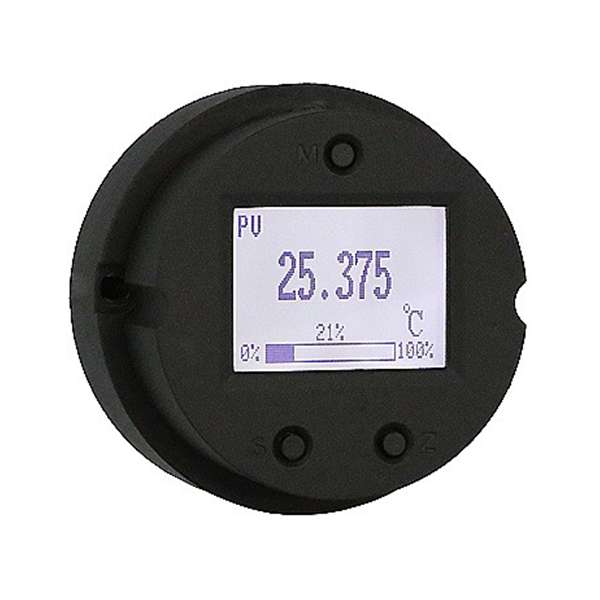

5.Плата датчика температуры промышленной сети Zhongkebowei MS02xx

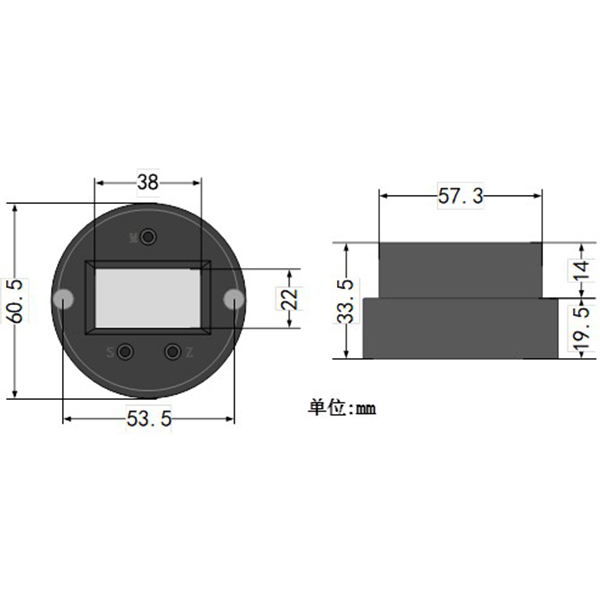

форма
